（9）图 24 显示的是正在给控制模块编程。

（10）编程完毕后的界面如图25所示。有些模块在编程后，还要进行配置与设定及一些必要的设置，如更换发动机控制模块（ECM）后的曲轴位置学习，更换车身控制模块（BCM）后的制动器踏板位置校准、输入标准轮胎压力等。

用 GDS2 诊断车辆→车辆诊断→故障码。

1. 启动 GDS2

如图 26 所示，点击桌面上的GDS2 图标，会启动 GDS2，启动后的界面如图 27 所示。为保证 GDS2用户的合法性，通用要求用户每周都要登录到 TIS2Web（界面参见图17），点击 GDS2 图标，从 TIS2Web上

启 动 GDS2， 会 自 动 更 新 GDS2租约。如果逾期不更新租约，启动GDS2 后会出现图 28所示红色字体的“未找到有效租用”的提示，此时，只有“语言”和“关闭应用程序 ” 可 执 行， 其 他都不可执行。登录到TIS2Web，点击 GDS2图标后，再点击“启动 GDS2”按钮，会出现“更新租约”的提示，如图29所示。如果PC机中没有安装 GDS2，在首次点击“启动 GDS2”按钮时，会将GDS2安装到电脑，然后提示安装诊断程序包，根据网速快慢，这一过程可能需要十几分钟到几十分钟。

2. 诊断故障码

（1）进入故障码诊断

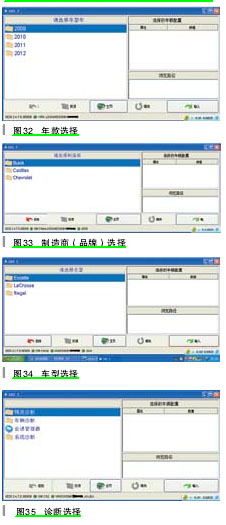

参见图27， 点 击“ 诊 断 ” 图标，进入车辆选择界面，如图 30 所示。在图 30 中，我们已看到自动读取的此车的 VIN，而不用再按“读取VIN”，这一点要比上一代的 GDS 更加人性化和快速。如果是第一次诊断该车，在下面的 VIN 列表中没有此车的 VIN，左上角也会出现“无法确定车辆的提示”。在下一步的诊断步骤中，GDS 会提示输入相关的车辆信息并保存下来，用于下一次诊断时自动识别。如果不是第一次诊断该车辆，在读出 VIN 的同时，会在 VIN列表中的最上位置列出此车 VIN，点击列表中此车的 VIN，此车的车型年款会显示出来，如图 31 所示。点击图 31 中的“输入”按钮，进入年款选择界面，如图 32
