二、安全带警告

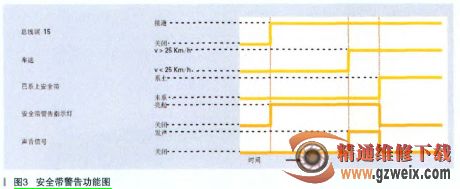

2007 款奥迪 TT 具有驾驶员安全带警告功能。一旦打开点火开关，安全气囊控制单元对驾驶员侧安全带开关 E24 的信息进行检查。根据阻值的变化来确定驾驶员是否系上安全带。如果驾驶员未系安全带，集成在组合仪表内的安全带警告灯 K19 即亮起以示警告。若行驶速度超过 5km/h，除了视觉警告之外，还发出声音警告，如图 3 所示。
驾驶员侧安全带开关 E24 ：为实施“安全带警告”功能，安全气囊控制单元必须要知道驾驶员是否系上安全带的信息。位于安全带锁扣内的安全带开关 E24 是一种机械操作开关。控制单元通过测量电阻即可识别安全带是否系上，如图 4 所示。
