汽车扭矩传感器零点校正

来源：本站整理作者：佚名 2012-05-14 06:31:50

一、扭矩传感器简介

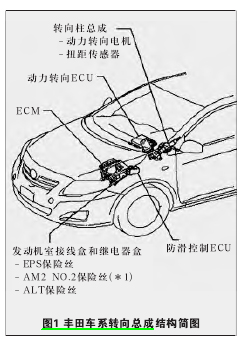

扭矩传感器是电控动力转向系统的重要组成元件之一，用来测量驾驶员作用在方向盘上力矩的大小和方向，并将其转换为电信号，动力转向ECU接收此信号及车速信号，决定辅助动力的方向和大小，从而在低速行驶时控制转向力矩变小，在高速行驶时控制转向力矩适度增大。有的扭矩传感器还能够测量方向盘转角的大小和方向。扭矩测量系统比较复杂且成本高，很多元件都是集成在一起的，如丰田车系就把转向电动机、扭矩传感器和转向柱集成到一起构成转向柱总成，这样使转向控制更精确、更可靠。

扭矩传感器目前可分为接触式和非接触式两种，非接触式扭矩传感器又叫滑动可变电阻式扭矩传感器，接触式扭矩传感器是在转向轴与转向小齿轮之间安装了一个扭杆，当转向系统工作时利用滑环和电位计测量扭杆的变形量并转化为电压信号。非接触式扭矩传感器中有两对磁极环，当输入轴和输出轴之间发生相对转动时，磁极环之间的空气间隙发生变化，从而引起电磁感应系数的变化，在线圈中产生感应电压，并将电压信号转化为扭矩信号。非接触式扭矩传感器的优点是体积小精度高，如丰田卡罗拉轿车就采用了非接触式扭矩传感器。

一般情况下，当扭矩传感器损坏或性能不佳时会导致转向系统出现以下故障：

1.转向困难；

2.左右转向力矩不同或转向力矩不均；

3.行驶时转向力矩不随车速改变或方向盘不能正确回正；

4.组合仪表上P/S警告灯亮起；

5.产生故障码C1511、C1512、C1513、C1514、C1515、C1516。

由于扭矩传感器装于转向柱总成内，所以如果扭矩传感器损坏，只能更换转向柱总成，因为扭矩传感器是一个精密元件，当更换了扭矩传感器后，要对其进行零点校正，如果未对其零点校正，即使更换了完好的扭矩传感器，转向系统仍会故障依旧，所以，更换扭矩传感器后进行扭矩传感器的零点校正就像组装发动机时要对正时一样重要。
