将场强识别和加速度技术相结合实现TPMS自动定位功能是另外一种经济有效的方式， 如图9所示， 该系统由4个发射模块和1个接收机组成。 当车辆运行时， 安装在车辆两侧的发射模块在X轴方向的加速度相反。

1） 接收机安装在车辆的后轴中央， 由于前后轴轮胎与接收机的距离不同， 通过场强测量， FL和FR两个轮胎内发射信号弱， 而RL和RR两个轮胎内发射信号强， 所以接收机通过场强识别可以区分前后轴的轮胎信号位置。

2） 对左右两侧的发射模块而言， 由于发射模块在轮胎内的安装位置相反， 当车辆运行时， 发射模块所受轮胎切线方向的加速度正好相反，因此具有加速度测量的发射模块通过加速度分析和运算，就可以定位发射模块的左右信息了。

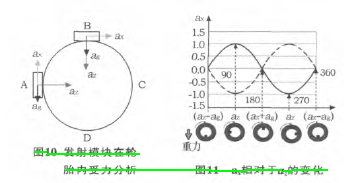

图10为轮胎内发射模块的加速度在轮胎旋转一周的分析， 主要考虑以下加速度变化： ax为切线方向受力； az为向心力加速度； ag为重力加速度。通过轮胎内A、 B、 C、 D各个位置处加速度的分析 ，由于受重力加速度的影响，向心力加速度az和切线加速度ax有以下变化： ①对切线加速度ax而言，在B、 D位置切线加速度ax不受重力影响，在A处为最小（ax-ag），在C处为最大 （ax+ag）； ②对向心力加速度az而言，在A、 C位置不受重力影响， 在B位置为最大（az+ag），在D位置为最小 （az-ag）。

图11为左右两侧轮胎相对于向心力加速度的变化曲线。左右轮胎内发射模块切线方向加速度ax相位相差180°， 方向正好相反。

综上所述， 基于场强识别和加速度测量技术 ，通过数据采集和软件算法， 可以可靠实现TPMS自动定位功能， 且系统简单， 成本优势明显。

4 小结

由于场强识别在车辆环境中面临轮胎衰减、 车身环境、 路面反射 、 天线方向等诸多不确定的因素， 所以TPMS系统的设计必须针对确定的车型来开发， 通过充分的场强数据采集及分析、 软件算法、 天线设计等方式， 使该系统可靠应用于汽车环境中。 特别是将场强识别和加速度测量结合实现TPMS自动定位的技术 ， 系统更加简单 ， 应用将更加广泛。
