二、照明系统

1. 智能 AFS( 自适应前照灯系统 )

（1）两种智能       AFS   控制

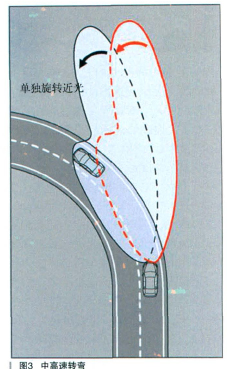

中高速控制（如图 3 所示）。

低速控制（如图 4 所示）。

（2）工作原理

AFS   ECU 通过转向角和车速计算近光的旋转角度，如表 2、表 3 所示。

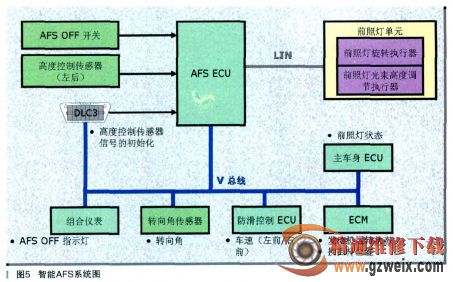

（3）系统图（包括自动光束高度调节系统），如图 5 所示。

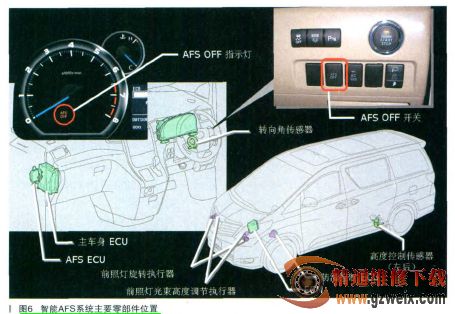

（4）智能 AFS 系统主要零部件位置，如图 6 所示。

2. 故障诊断

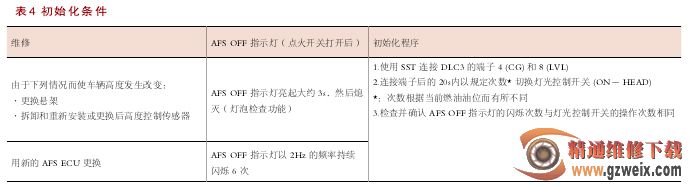

（1）AFS          ECU 初始化进行初始化条件，如表 4 所示。

初始化前的车辆准备工作：

a. 卸载后备箱和车辆，确保备胎、工具和千斤顶在其原位。

b. 检查并确认车内无乘客。

c. 熄灭前照灯。

d. 将车辆停在水平地面上并保持车辆高度不变。

初始化程序：

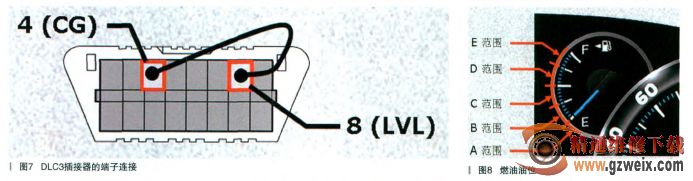

a. 使 用 SST   (09843-18040) 将  SST   连接至     DLC3的端子4         (CG) 和     8       (LVL)，如图 7 所示。

b. 连接端子后的   20s 内以规定次数 *     切换灯光控制开关       (ON －HEAD)。*：次数根据当前燃油油位而有所不同，如图 8 和表 5 所示。

注意：以大约 1s 的时间间隔切换灯光控制开关。务必从车外操作灯光控制开关。

c. 检查并确认        AFS   OFF  指示灯的闪烁次数与灯光控制开关的操作次数相同。
