八、电动门锁

1. 电动门锁系统部件组成与电路图

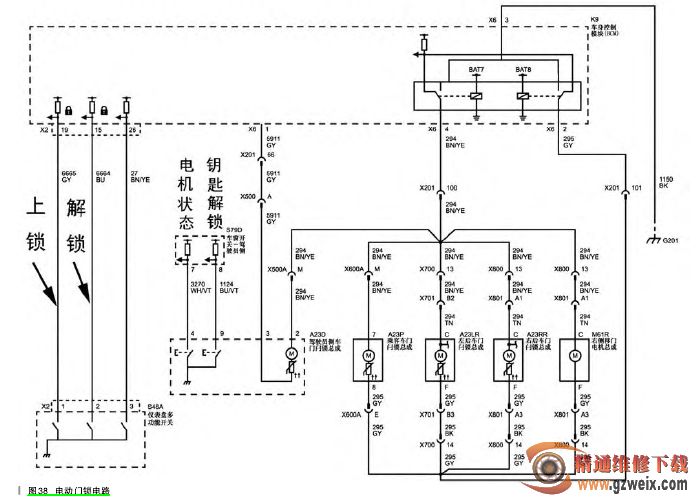

电动门锁系统包括门锁开关（位于仪表板中间的危险警告灯开关内）、车身控制模块 (BCM)、驾驶员侧车门锁闩、乘客侧车门锁闩、左后车门锁闩、右后车门锁闩，控制电路如图 38和图 39 所示。

（1）车门锁止和解锁操作

当门锁开关在锁止或解锁位置启动时，车身控制模块（BCM）将在门锁开关锁止或解锁信号电路上接收到一个搭铁信号。BCM 提供蓄电池电压至门锁执行器锁止或解锁控制电路，门锁执行器的另一侧通过其他门锁执行器控制电路连接至搭铁，车门、燃油加注口门和举升门将根据指令锁止或解锁。驾驶员侧门锁执行器可使用遥控门锁发射器单独解锁。

（2）自动门锁操作

该车身控制模块控制功能可根据驾驶员喜好进行个性化设置。如果出现以下情况，车身控制模块将自动锁止车门：

所有车门关闭；

点火开关置于 ON 位置        ；

车辆移出驻车挡 (P)；

当车辆挂回驻车挡 (P) 时，车身控制模块将解锁车门。
