检修及分析曲轴箱强制通风系统的控制原理
来源:本站整理  作者:佚名  2012-06-08 09:07:33

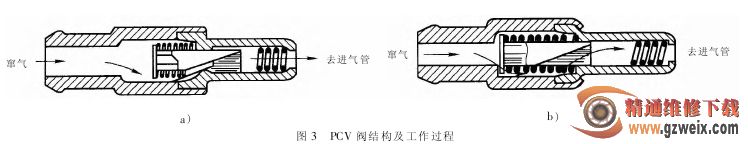

PCV 阀可随发动机运转状况自动调节吸入气缸的窜气量。PCV 阀的结构如图 3 所示,他是真空控制单向计量阀。在怠速和小负荷时,由于进气管的真空度较高,阀体被吸向右侧(进气管侧),阀口气流流通截面减少,吸入气缸的窜气量较少,以避免混合气过稀,造成燃烧不稳定或失火,如图 3(a)所示;而在加速或大负荷时,窜气量增多,而进气管真空度变低,在弹簧作用下阀体左移,阀口流通截面增大,使大量的窜气进入气缸被燃烧掉,如图 3(b)所示;发动机熄火后,PCV 阀应该关闭,否则,机油蒸气容易挥发到进气管中。



发动机处在冷机状态时,机油蒸气会在节气门孔和节流阀片上沉积并固化,当汽车放置一段时间后,就会导致节流阀片在节流孔内发生轻微粘连现象。为了能减少冷的机油蒸气集结在节气门体上,有的汽车在曲轴箱通风连接管上设置了加热电阻,有的汽车装有油水分离器。



三、系统检修流程及技术要求

1. 常见故障现象

(1)曲轴箱通风不良而使曲轴箱内温度过高,导致机油过快变质。

(2)发动机不能起动或者起动困难。

(3)加速困难或发抖。

(4)怠速不稳或无怠速。

(5)油耗增加。

2.故障原因分析

(1)气管接头松动漏气、老化、破损。

(2)PCV 阀卡滞。

3.系统检修

(1)从曲轴箱通风阀(PCV 阀)上拆下通风软管。

(2)从气门罩盖上拆下曲轴箱通风阀。

(3)重新将曲轴箱通风阀与拆下的通风软管连接。

(4)起动发动机并维持怠速运转。

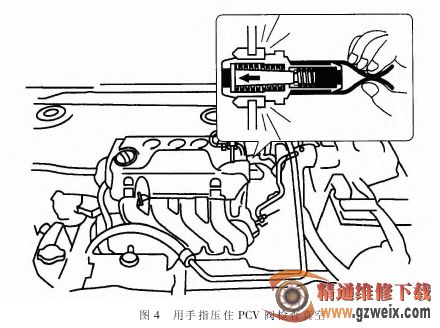

(5)将手指压在 PCV 阀开口,如图 4 所示,感觉确认进气歧管真空,此时曲轴箱通风阀的柱塞会前后移动。如果柱塞没有移动,则应检查PCV 阀。如图 5 所示,对 PCV 阀柱塞移动情况进行检查。

(6)如果未感觉到真空,则应清洁或更换曲轴箱通风阀。

上一页  [1] [2]
