解析通用车系无钥匙系统技术(6)
来源:本站整理  作者:佚名  2012-06-22 07:21:01

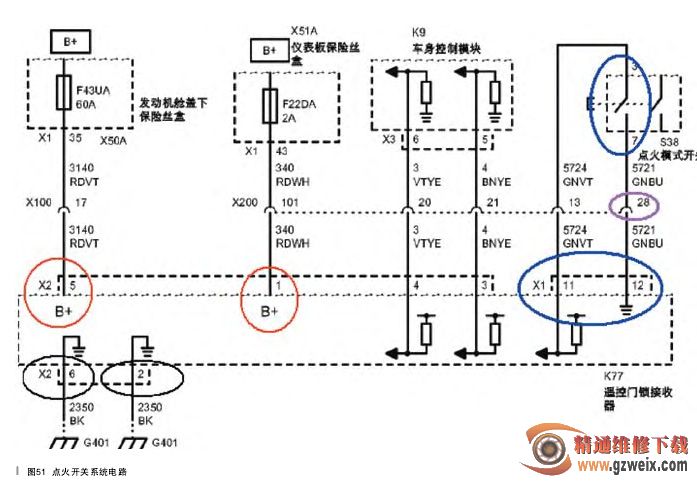

之后笔者拆卸下点火开关如图50所示,用万用表测试3、7号两个端子,当按下点火开关按钮后,两端子之间短路,说明点火开关信号完全正常,问题很可能在线路上。于是笔者按照线路图(如图51所示)指示分别测量点火开关与PEPS之间的线路,发现其中的一段绿蓝颜色的线路中间断路。此时人为跨接点火开关至PEPS之间这段线路,再次试验发现无钥匙启动功能恢复正常。



接下来笔者决定从X200连接器下手检查短路点的位置,但是拆卸X200后笔者发现,其中X200-28号端子已经倾斜,没有能够插接到位,最后笔者修复X200-28号端子再次试验,无钥匙启动功能完全正常。



之后笔者查阅该车历史记录得知,原来该车刚刚进行了侧围钣金、喷漆事故修复。正是由于维修人员在拆装线路时没有仔细操作,造成针脚倾斜接触不良而引发了无钥匙系统的故障。因此我们也可以看出,点火开关信号在无钥匙系统的作用,即:没有点火信号无钥匙进入等外部功能不受影响,而车内无钥匙启动功能完全失效的现象。

上一页  [1] [2]

关键词:无钥匙系统
