2. 脉冲空气系统

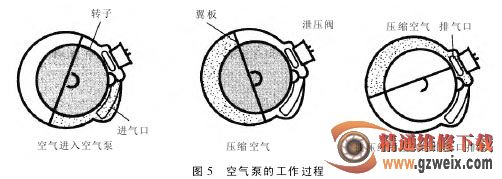

同空气泵系统相比，脉冲空气系统不需动力源注入空气，而是依靠大气压力与废气真空脉冲之间的压力差使空气进入排气管，因此减少了成本及功率消耗，其工作原理如图 6 所示。
空气来自空气滤清器，发动机电控单元（ECU）控制电磁阀的打开及关闭，电磁阀与单向阀相连。由于排气中压力是正负交替的脉冲压力波，当发动机以较低转速运转时，排气压力为负，空气由滤清器通过电磁阀和单向阀进入排气口；当排气压力为正时，因有单向阀，所以空气不能反向流动，但此时也没有新鲜空气进入排气口，即不能降低 HC 的排放量。脉冲空气系统的上、下游空气道各有一个电磁阀和一个单向阀。因为排气口的低压脉冲持续时间随发动机转速的提高而缩短，所以脉冲式二次空气喷射系统在发动机转速较低时，降低排放的效果更加明显。

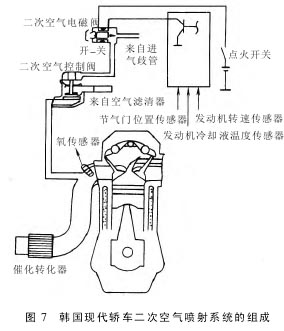

韩国现代轿车二次空气喷射系统的组成如图 7 所示。二次空气控制阀由舌簧阀和膜片阀组成，来自空气滤清器的二次空气进入排气管的通道受膜片阀控制，膜片阀的开闭用进气歧管的真空度驱动，其真空通道由 ECU 通过二次空气电磁阀控制。装在二次空气控制阀中的舌簧阀是一个单向阀，主要用来防止排气管中的废气倒流。
