2．1．3 时间/电流特性曲线

它指的是熔断器的熔断时间和所通过电流大小之间的关系（图4）。 从图4可以看出， 不同规格的熔断器时间特性有明显的差异。

2.2 熔断器的选型计算

2．2．1 稳态电流熔

断器的选型计算稳态电流熔断器的计算是根据用电器的标称工作电流 （用电器正常工作 时 的 工 作 电 流 ）和熔断器的工作环境温度系数以及熔断器的额定电流的安全系数决定， 具体如下

If= In/ RR×75%式 中 ： If———理想熔断器的额定电 流 值 ； In———用电器的额定工作电流值； RR———环境温度修正系数； 75%———经验值 （一般对于持续性工作电流的用电器， 选取的熔断器电流值为其额定电流的75%）。

例如： 电器元件的额定电流为15A， 环境温度为105 ℃， 计算理想熔断器的电流值， 并选出熔断器。 具体步骤如下。

1） 根据熔断器的环境温度系数曲线可查阅熔断器的环境温度修正系数 （参见图2）。 由图2可知，熔断器在环境温度为105℃时的RR为88%。

2） 由If=In/ RR×75%=15/0.88×0.75=22.7A。

3） 在熔断器的相应规格型号表中选择 ， 由于没有22.7A规格的熔断器， 按照经验我们选择接近且大于计算值22.7A的熔断器， 所以我们选择25A的熔断器。

2.2.2 脉冲电流熔断器的选型计算

由于脉冲电流不包含稳态工作电流， 所以脉冲电流的熔断器选择必须能够承受足够的脉冲次数和一定时间持续的稳态工作电流。

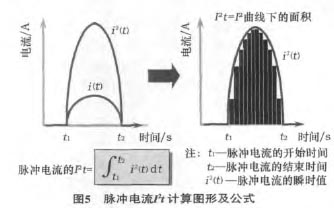

1） 脉冲电流的I2t计算 通常我们知道脉冲电流的曲线形状和脉冲电流持续的时间， 利用积分公式可计算出其I2t 值 ， 如图 5 所示 。 在实际工作中 ，由于我们不能准确给出脉冲的函数， 一般采用通过示波器读出脉冲的幅值和持续时间， 再用专用软件计算出脉冲电流的I2t的值。

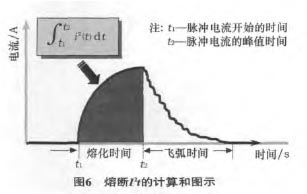

2） 熔断I2t的计算 熔断的I2t是指熔断器在熔断过程中电流转换的热能， 其值是熔断时脉冲电流使熔断器熔断所产生热量的大小。 可用积分公式计算它们的大小， 如图6所示。 在实际工作中， 熔断I2t的计算方法与脉冲电流I2t的计算方法相同， 也可采用软件计算出其I2t的值。

3） 相对I2t的计算 相对I2t=脉冲电流的I2t/熔断器的熔断I2t。

4） 熔断器的承受脉冲曲线 根据相对I2t 和要求的熔断器承受次数， 我们可以绘制出脉冲次数和相对I2t的熔断器的承受脉冲曲线 （图7）。 从承受脉冲曲线我们可以看出， 相对I2t的值越大 ， 熔断器的承受脉冲次数越小； 相对I2t越小 ， 熔断器的承受脉冲次数越多。

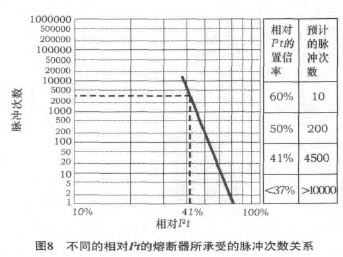

5） 相对I2t 对熔断器寿命的影响 根据熔断器的承受脉冲曲线图， 我们可以看出相对I2t对熔断器的寿命影响非常大。 例如： 从图8我们可以看出，当相对I2t的值为41%时 ， 熔断器可承受 4500 次的脉冲冲击， 当相对I2t 的值为 37% 时 ， 熔断器可承受10000次的脉冲次数 。 根据实际情况和现实经验 ，我们一般建议熔断器的相对I2t小于30%。
