6） 脉冲电流熔断器的选型计算示例 例如 ：假设脉冲电流的波形如图9所示， 计算熔断器能承受的脉冲次数， 并选择相应熔断器。

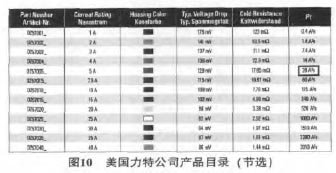

具体步骤如下： ①脉冲电流的I2t =10A ×10A ×0.1s =10A2s； ②熔断器的熔断I2t， 这个一般在熔断器的产品目录中可以查到， 图10为美国力特公司产品目录中的一部分， 假如我们选的熔断器的熔断I2t为14A2s， 则相对I2t=10/14=71% ， 不符合我们的经验值 （30%左右）， 故选14A2s不能满足要求， 接下来， 我们选熔断I2t 为 26A2s， 则相对I2t=10/26=38% ，符合我们的选用经验， 则这个值可行； ③求熔断器能承受的脉冲次数， 根据所计算的相对I2t=10/26=38%可查熔断器所承受脉冲电流次数曲线 （参见图7）。 从图7可以看出， 熔断器可抵御10 000次脉冲电流， 符合我们的要求， 所以选用5A的熔断器。

2．2．3 浪涌电流熔断器的选型计算

由于浪涌电流是由脉冲电流和稳态电流相互叠加而成， 所以我们选的熔断器必须能够承受一定的脉冲电流足够多次数冲击和一定时间的稳态电流，还要考虑电流积累 （电流经过一段时间后积累的能量， 即电流积累I2t，） 和相对I2t （电流积累I2t和熔断器的熔断I2t的比值得到相对 I2t， 且相对 I2t 是随时间变化而变化的） 的影响， 所以浪涌电流熔断器的选型比较复杂， 我们必须足够的重视和注意。

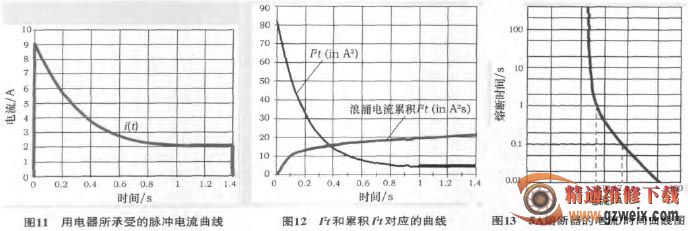

例如： 用电器所承受脉冲电流如图11所示， 计算熔断器能承受的脉冲次数 （假设所选的熔断器为5 A）。 具体步骤如下。

1） 浪涌电流累积I2t 的计算 。 根据脉冲电流特点， 用I2t公式计算出用电器所承受的I2t值 （实际计算时， 根据用电器所承受的脉冲电流的特点， 选出几个有代表的点， 算出其值， 在坐标系中描绘出相应的光滑曲线）。 计算每段时间内累积的I2t， 然后绘制出相应的时间曲线。 上述两曲线绘制在同一个表格内， 如图12所示。

2） 根据熔断器的时间/电流特性曲线计算在不同时间内的I2t。 由用电器承受的电流/时间图 ， 我们已假设选用5A的熔断器， 根据5A熔断器的时间/电流曲线图 （图13）， 可求出不同时间点的I2t值。

由图13可知： 熔断时间是1s时， I2t=64 A2s； 熔断时间是0.1s时， I2t=(17.4 A)2×(0.1s) =30.28 A2s。

3） 根据熔断器的熔断I2t绘制熔断器的熔断I2t相对熔断时间曲线 （图14）。

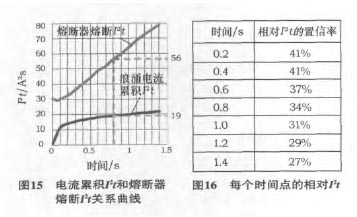

4） 把浪涌电流累积I2t曲线和熔断器的熔断I2t时间曲线绘制在同一张表格中 （图15）。

5） 计算每个时间点的相对I2t。 相对I2t=浪涌电流累积I2t/熔断器熔断I2t， 如图16所示。

6） 根据相对I2t计算表格查询熔断器承受脉冲电流次数曲线 （参见图8）。 从给定脉冲达到熔断器的41%相对I2t的时候， 这个熔断器可承受4 500次这样的脉冲电流的冲击， 由此可见所选熔断器能达到保护要求。

2.3 计算时应考虑的其它因素

1） 熔断器、 端子、 电线 、 用电器和电源等的内阻之和： R系统=R熔断器+R端子+R电线+R用电器+R电源+etc.。

2） 组件内部各元件的电压降： I系统=U/R （U表示系统电源， R表示系统电阻）， 即必须满足用电器的额定电流。 U用电器=I×R （I表示系统电流， R表示系统电阻）， 即必须满足用电器的额定电压。

3） 短路的失效模式： 用电器短路或线束搭铁。

4） 短路失效时的电流 ： I=U/R （I表示短路电流， U表示电源电压， R表示短路电阻）。I短路/I熔断器可在200%~500%之间。

5） 电机堵转电流。

3 结束语

总之， 熔断器的选用计算是一个很麻烦、 繁琐的工作。 在日常的设计计算中， 按照其要求进行计算， 我们的设计才有根有据， 也才会更加完善。
