分析奔驰722.9自动变速器机械传动与油路(五)
来源:本站整理  作者:佚名  2012-09-01 04:47:02


8 号电磁阀的上端帽盖是浅绿色,它是线性斜率为正的电子压力调节电磁阀,它的工作特性与工作电流成正比,停电时电磁阀内开始泄油,油压在半秒钟的时间从 600kPa 逐步下降到 40kPa,该油压作用于 2 号阀杆的上端面,由于 8 号电磁阀停电泄油,造成 2 号阀杆上端面的油压开始下降,2 号阀杆下环端面的油压加上阀杆下弹簧的弹力,共同推动阀杆向上运动,从而使 2 号阀转换,关闭大红色供油路,同时开通泄油路,致使 K1离合器的油压下降,同时 2 号阀杆下环端面的油压也下降(由于 8 号电磁阀控制 2 号阀杆上端面的油压是逐步泄油),2 号阀杆下环端面的泄油速度快,所以 2 号阀杆上端面的油压又转变成为大于下环端面的油压,从而使2 号阀杆又转换成为向下运动,再次关闭泄油路,与此同时 8 号电磁阀控制 2 号阀杆上端面的油压逐步下降,2号阀杆下环端面的油压加上阀杆下弹簧的弹力又大于上端面的压力,从而使 2 号阀杆又再次向上运动,再次开通阀杆上的泄油路,致使 K1 离合器的油压再次下降,以此类推,2 号阀杆形成上下往复运动,     从而使 K1 离合器的油压在半秒钟的时间逐步下降,当 8 号电磁阀控制泄油压力下降到40kPa 时,2 号阀杆就被下端弹簧的弹力顶在上位置,致使 K1 离合器保持泄油状态。

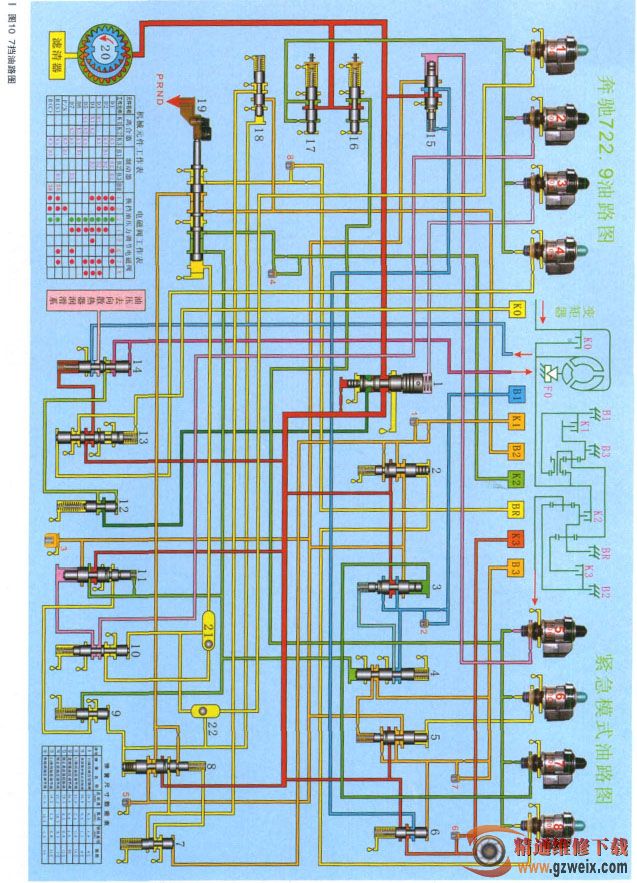

图10所示,紧急模式锁定在6挡,当自动变速器的电路系统出现故障时,或者是油路发生故障造成机械故障时,以及机械传动出现打滑现象时,自动变速器控制模块会控制 3 号和 4号电磁阀停电,3 号电磁阀停电供油,该压流到 1 号阀杆上端弹簧腔内,致使 1 号主油压力调节阀调节出最高油压,4 号电磁阀停电泄油,致使 13 号阀杆下端泄油,13 号阀杆上端弹簧推动阀杆向下运动,致使 K0 泄油,从而使锁止离合器分离。

上一页  [1] [2]
