我们制作的桑塔纳2000 灯光信号系统台架就是以桑塔纳2000 汽车为基础，将所有部件按照原车的位置平面设置，并配有系统电路图，使得整个系统直观明了。该教学实验台设有相应的检测端子和故障开关，可以实现对桑塔纳2000 整车的灯光和信号电路进行检测训练和故障诊断训练。

一、研制思路

桑塔纳2000 灯光信号系统台架是以桑塔纳2000 汽车灯光信号系统为基础，根据该系统电路原理图，开发制作的灯光信号系统台架。

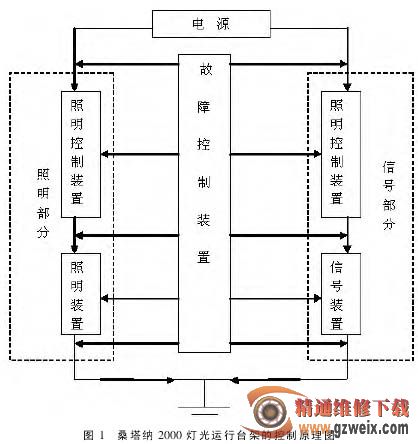

在开发灯光信号台架之前，首先应该系统了解该种车型灯光信号系统的结构、功用和工作原理；其次要对线路连接特点以及在实际使用过程中经常出现的故障现象等有很好的掌握。这样才能在接线和设置故障过程中做到正 确 无误。经过总结发现系统的故障可能出现 在 线路、控制装置和照明 装 置（或 信 号装置）上。根据各部分故障的特点开发了桑塔纳2000 灯光信号系统台架的模拟故障控制装置，使所有模拟故障在检测过程中与真车实际情况完全相同，满足实际排故的需要。模拟故障控制装置的控制原理如图1 所示。

通过故障控制装置可以任意对线路、控制装置和灯光与信号装置设置故障，实现故障的模拟。为了达到与实车相同的效果，台架上元器件的安装位置与原车上安装位置基本相同，采用原车的线束装置，配有与灯光信号系统相对应的工作电路原理图以利于诊断。

二、研制过程

在实际研制桑塔纳 2000 灯光信号系统台架过程中，将其分为三个阶段进行：1）研制灯光信号系统的活动台架；2）根据桑塔纳 2000 车型的实际接线位置和特点以及电路图，连接桑塔纳2000 灯光信号实物电路，具体连接的结果与实际汽车基本相同，并能正常工作；3）根据故障控制原理，研制故障控制装置，使其可以随机设定照明和信号系统的单一故障和复杂组合故障，以达到实际排故的目的。

1.研制灯光系统的活动台架

为了方便移动，本活动台架装有滚轮，同时应实现垂直和水平方向翻转等多种功能形式。这种形式的活动台架在平日中垂直放置，不挡视线；在操作过程中水平放置，方便动手操作。

2.连接桑塔纳 2000 灯光电路

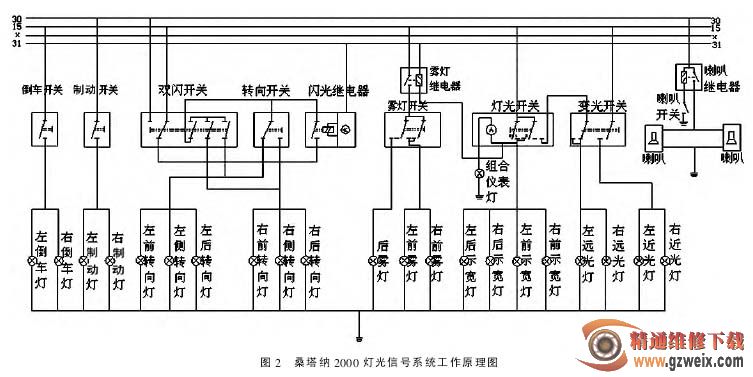

将所有部件按照原车的位置平面布置后，根据电路接线规律连结桑塔纳 2000 灯光信号系统电路。桑塔纳 2000 灯光信号系统是由电源、照明与信号装置、控制部分（灯光开关、继电器等）等组成，工作原理图如图2 所示。
