分析ZF AS TRONIC变速器控制系统原理
来源:本站整理  作者:佚名  2012-10-11 08:53:53


选择开关

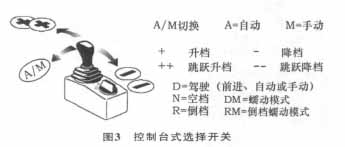

控制台式选择开关如图3所示。 档位选择器是控制部件, 其作用如下:①选择驾驶方向; ②选择档位; ③激活/关闭自动模式; ④在显示器上调用故障显示模式 (在空档时将档位选择器推到 “+” 方向)。



档位选择器的输出信号为电信号。数字信号通过E模块转换为CAN总线信号, 变速器控制单元通过ZF-CAN获取信号。



1.4 E模块

当变速器电子控制单元不能以CAN信号方式获得档位选择器信号和其它的车辆输入输出信号(如车门开关、 PTO取力器的请求等) 时, 需要使用电子模块(E-Module)。数字化的输入输出信号在电子模块内被转换为CAN信号, 并通过ZF-CAN总线传送到变速器电子控制单元。 E模块包括以下接口。

1) CAN接口 1路CAN接口 (250 k波特率, 接口标准ISO/DIS 11898)。

2) 输入接口 11路 “低有效” 数字输入, 用于档位选择器; 5路“低有效” 数字输入, 用于车辆信号; 3路“高有效” 数字输入, 用于车辆信号。

3) 输出接口 2路 “低有效” 数字输出, 用于车辆信号; 4路 “高有效” 数字输出, 用于车辆信号。



1.5 显示器

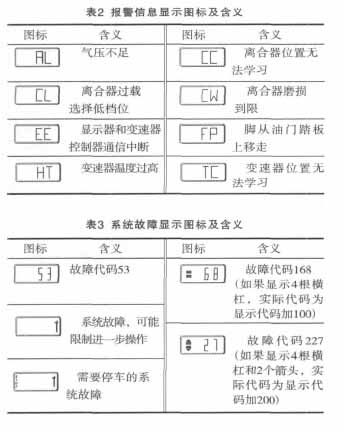

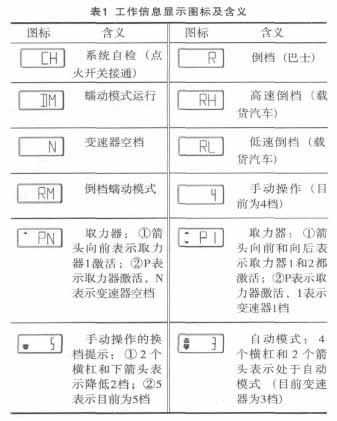

显示器显示工作信息、 报警指令和系统故障信息, 它通过ZF特定的接口与变速器电子控制单元通信。 其中工作信息、 报警信息、 系统故障信息显示图标及其含义如表1、表2、 表3所示。



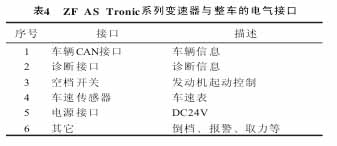

2 ZF AS Tronic系列变速器控制系统的控制原理



上一页  [1] [2] [3]  下一页
