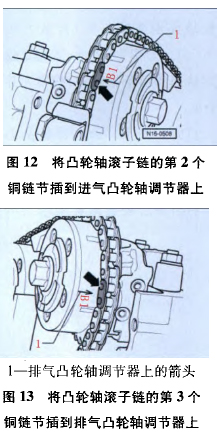

(12)如图13所示,将凸轮轴滚子链的第3个铜链节(图中箭头)插到排气凸轮轴调节器上,且必须和标记于排气凸轮轴调节器上的箭头1重合,并将进气凸轮轴调节器轻轻地插到凸轮轴上,然后用手拧紧。安装链条张紧器。

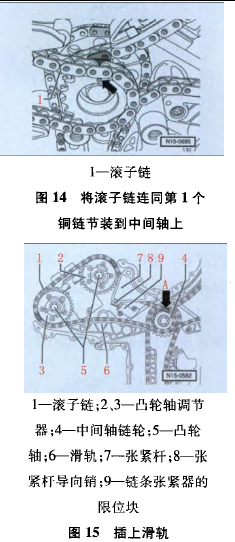

(13)安装滚子链(中间轴/气缸列2的凸轮轴)。此时只能从背面看见待安装的滚子链(气缸列2)的第3个铜链节。如图14所示,将滚子链连同第1个铜链节装到中间轴上,使所有(共3个)铜链节正好前后排列(图中箭头),如图巧所示,插上滑轨6,将滚子链绷直从中间轴滑轨上方拿下。
(14)如图16所示,将第2个铜链节(图中箭头)插到排气凸轮轴调节器上标记的B2齿上,将排气凸轮轴调节器轻轻地插到排气凸轮轴上,然后用力拧紧,确保滚子链绷直抵在滑轨上运行,且不会在任何地方卡滞。
(15)如图11所示,将霍尔传感器脉冲信号齿轮1沿箭头方向转至限位位置,然后固定于该位置。注意:凸轮轴调节器可以沿2个方向转动,安装前应注意,要将用于霍尔传感器的脉冲信号齿转至相应的极限位置。
(16)如图17所示,将铜链节(图中箭头所指)插到标记的齿B2上(进气凸轮轴调节器上),将凸轮轴调节器轻轻地插到进气凸轮轴上,然后用手拧紧。
(17)如图15所示,将张紧杆7插到其导向销8上,将链条张紧器的限位块装到张紧杆中(拧紧力矩为20 N.m)。如图18所示,安装还处于锁定状态的链条张紧器,拧紧力矩为9 N.m。
(18)如图19所示,沿箭头方向压张紧杆,然后通过向外拨钻头松开链条张紧器。
(19)再次检查所有铜链节的位置是否正确。
(20)取出凸轮轴尺,拧紧凸轮轴调节器。特别提醒:拧紧或松开凸轮轴调节器时不得插入凸轮轴尺,只能用开口扳手固定相应的凸轮轴。以60 N.m的力矩将凸轮轴调节器的所有(共4个)紧固螺栓拧紧然后再旋转90°
(21)拧出图3中的固定螺栓(3242),将螺塞旋入气缸体中(拧紧力矩为20 N.m),更换从动盘密封法兰的密封环,安装从动盘密封法兰。
