解析如何升级大众迈腾自动泊车系统
来源:本站收集  作者:佚名  2012-11-06 08:38:10

 国产的大众迈腾轿车均未装配自动泊车(PLA)系统,其实PLA系统是基于电子驻车辅助(PDC)系统原理上扩展的一项功能,想要加装该系统并不难,下面介绍将迈腾轿车PDC系统升级为具有PLA功能的方法。

1所需部件

    将迈腾轿车PDC系统升级为具有PLA功能需要以下部件:带PLA功能的倒车雷达控制模块(零件号为1T0 919475 H) 1个,如图1所示;前保险杠线束1组;雷达传感器2个;探头支架2个;雷达传感器胶套2个;PLA控制按钮(图2)1个;自制线束1组(图3)。



2升级自动泊车系统的方法

2.1加装前的准备工作

    (1)用PLA控制按钮(3CO 927 111)代替原车的PDC开关。

    (2)在原车的PDC开关孔位安装堵盖3C0 959 624 Ea

    (3)用前保险杠线束3C0 971 095 BA (C5EB)代替原车的前留达线束。

    (4)准备好原车PLA功能的改装线(DELPHI) 。

    (5)其他附件:1个4D0 971 636 B导线连接器外壳,3根893 971 850A扎带,10根N 909 377 01扎带,1个3B0919136A。

    (6)原车仪表要为高端仪表(3CD 920 870),否则需更换仪表。



2.2加装步骤

    (1)如图4所示,拆下前保险杠。

    (2)如图5所示,在前保险杠上定位钻孔。

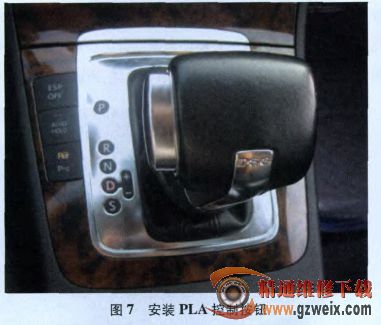

    (3)安装好2个侧面雷达传感器(图6)和1个PLA控制按钮(图7)。


[1] [2]  下一页
