二、总体参数的初步确定

总体参数的初步确定首先通过整车的总布置简图，初步确定各总成的布置关系，进而确定整车各有关尺寸参数和质量参数，并且利用这些参数可粗略计算整车基本性能，确立其指标，为总成开发与设计提供原始依据。

1. 总布置草图的绘制

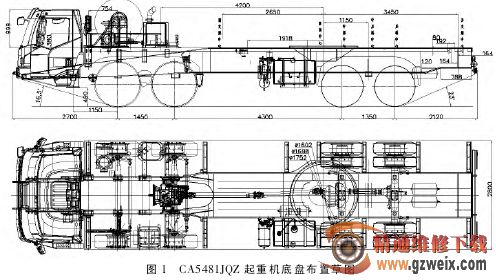

总布置草图对总体目标参数的确定起着重要作用，这时考虑的问题越多，工作越细，初期确定的总体目标参数也就越准确，给后期工作带来便利条件。CA5481JQZ 起重机总布置草图如图1 所示。

2. 主要质量参数的确定

总布置设计草图初步完成后，应首先对整车质量参数进行估算，为整车性能计算和总成设计提供依据。

（1）整车质量、轴荷分配和质心高度的计算

底盘整备质量（自重）m0按下式计算：

式中n —估算整车整备质量的全部总成数量；m0—底盘整备质量，kg。底盘后轴荷按下式计算：

式中L — 轴距，mm；mr— 底盘后轴荷，kg。xi— 质心相对于前轮中心的纵向位移，一般规定在前轮中心后为正值，在前轮中心前为负值。底盘前轴荷按下式计算：

式中 mf— 底盘前轴荷。

底盘质心高度 — Hg按下式计算：

式中 Hg— 底盘质心高度，mm。通过总布置草图各个零部件位置及零部件重量进行计算，得出参数如下：

底盘整备质量 m0：16100kg

底盘质心高度 Hg：970mm

（2）轴荷分配

该底盘的轴荷分配如下：

底盘：

前轴轴荷:8400kg（估算值）后轴轴荷

:7700kg（估算值）整车：

前轴轴荷:20490kg（最大值）

后轴轴荷:28000kg（最大值）
