总体设计与计算解放CA5481JQZ汽车起重机底盘(一)
来源:本站整理  作者:佚名  2012-12-06 10:10:32


三、主要尺寸参数的确定

汽车的主要尺寸参数包括轴距、轮距、总长、总宽、总高、前悬、后悬等。



1. 轴距尺寸 L

轴距的最终确定应通过总布置和相应的计算来完成,其中包括检查最小转弯半径和万向节传动的夹角是否过大,轴荷分配是否合理,乘坐是否舒适以及能否满足整车总体设计的要求等。为此,该底盘的轴距(前一、二轴中心与后三、四轴中心距离)定为:5700mm。



2. 前悬尺寸 LF

前悬选定的方法:

(1)同类车型对比,可得到一些借鉴;

(2)总布置结构校核;

(3)研究工程用车的接近角合理性。



通过对本车的使用条件、设计要求及同类车型的对比等综合因素考虑,本车的前悬尺寸计值为 2700mm。



3. 后悬尺寸 LR

汽车起重机底盘的后悬长度主要与整车的后支腿尺寸、轴距及轴荷分配有关。后悬也不宜过长,以免使汽车的离去角过小而引起上下坡时剐地,同时转弯也不灵活。该底盘的后悬为2120mm。



4. 轮距 B1、B2



汽车轮距对汽车的总宽、总质量、横向稳定性和机动性都有较大的影响。轮距愈大,则悬架的角刚度愈大,汽车的横向稳定性愈好。对重型车来说不是轮距越大越好,否则会使汽车的总宽和总质量过大。轮距必须与汽车的总宽相适应。



该底盘的轮距分别为:

前轮距 B12340mm

后轮距 B22059mm



5. 汽车的最小离地间隙 、 接近角、离去角、纵向通过角的参数确定



最小离地间隙、接近角、离去角是确定汽车通过性的重要参数,本文所讨论的底盘的最小离地间隙为270mm,接近角为 16.5°,离去角为23°,纵向通过角为 34°。



6. 汽车的外廓尺寸

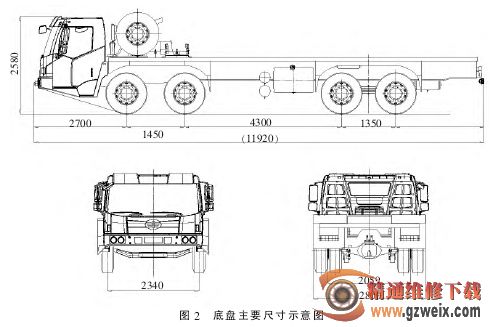

汽车的外廓尺寸包括其总长、总宽、总高。他应根据汽车的类型、用途、承载力、道路条件、结构选型与布置以及有关标准、法规限制等因素来确定。在满足使用要求的前提下,应力求减小汽车的外廓尺寸,以减小汽车的质量,降低制造成本,提高汽车的动力性、经济性和机动性。本文所讨论的汽车起重机底盘的外廓尺寸见图2。



四、主要性能参数的确定



1. 动力性参数

汽车的动力性参数主要有直接挡和 I 挡最大动力因数、最高车速、加速时间、汽车的比功率和比转矩等。



(1)直接挡动力因数D0max



ψ 为道路阻力系数,ψ=f+i。

汽车起重机的行驶阻力大,其D0max值也应不小于0.04。



(2)Ⅰ挡最大动力因数 DⅠmax



汽车起重机的DⅠ max值 多 在0.30~0.46。



(3)最高车速 Vmax



本文所讨论的汽车起重底盘,由于需要有快速的转场能力,又需要在道路恶劣的工地作业,所以要求其最高车速 Vmax应在 70~80km/h 之间。
