②空气滤清器总成布置
合理的空气进气口位置能使发动机得到最清洁和最冷的空气。空气进口必须设计为尽可能少地吸入暴风雨、路面溅水、或洗车时的水分。进气口应该布置在远离排气过道的地方。空气口应该设有防止雨水和雪花直接进入的防护物。通常的做法是使用一个类似图4的帽子，帽上装有滤网，可挡住大的东西进入，并带有一个简单的迷宫式结构以防止雨、雪等的进入。

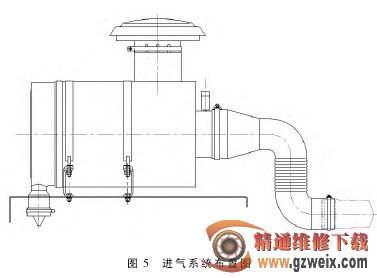

空滤器及进气管道的布置如图5 所示。
（2）油箱总成布置

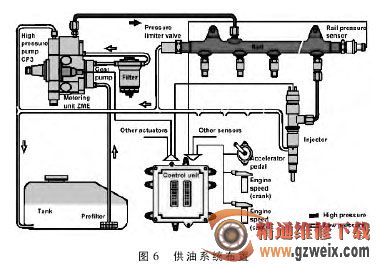

油箱大小按照车辆类型和使用特点来确定，一般都已经标准化。本文所讨论的起重机底盘油箱容积为400L。如图6所示为供油系统布置图。
（3）消声器总成布置
①消声器模块
a.消声器总成重量：65kg；
b. 外形尺寸：475mm ×635mm ×600mm；
c.容积：115L；
d. 适 用 的 功 率 范 围 ：257.4 ～338.33kW；
②配 Ф120 的消声器进气管，内弯曲半径为 R150。
③装配长 380 的伸缩节总成作为整个排气系统的隔振元件。
④消声器内部填充玻璃纤维，能够更好地承受废气系统的高温，大大减小了发动机的噪声（见图 7）。
（4）冷却系统布置
①最高使用环境温度38℃，发动机最高出水温度为85℃；
②散热器采用纵流方案，中冷器采用横流方案；
③散热器芯部尺寸 805×940×46；
④中冷器芯部尺寸 784×872×65；
