剖析奥迪4.0T发动机新技术(二)
来源:本站整理  作者:佚名  2013-01-17 15:44:43

    2.气门机构

    借助于滚子摇臂来完成气门的操作。由于有汽缸关闭,所以滚子摇臂的几何形状是不同的。滚子较宽的滚子摇臂用于无汽缸关闭功能的汽缸;滚子较窄的滚子摇臂用于有汽缸关闭功能的汽缸。



    其他特点:

    ·安静的气门间隙液压补偿机构

    ·底座加强了的排气阀,注钠冷却

    ·底座加强了的实心杆进气门

    ·排气门导管是烧结粉末冶金的

    ·进气门导管是黄铜的

    ·简单气门弹簧,工作时应力相对小

·气门L程:11mm



    3.凸轮轴调节机构

    进气和排气凸轮轴都是可以无级调节的。调节范围都是42°曲轴角。每个凸轮轴的位置由一个霍尔传感器来监控。发动机关闭后(机油压力下降),用一个锁紧销通过弹簧力来锁定凸轮轴调节器。通过凸轮轴调节机构,借助于气门重叠可以实现内部废气再循环。这时既可以采用8缸模式也可以采用4缸模式将废气引回。



    (六)链传动机构

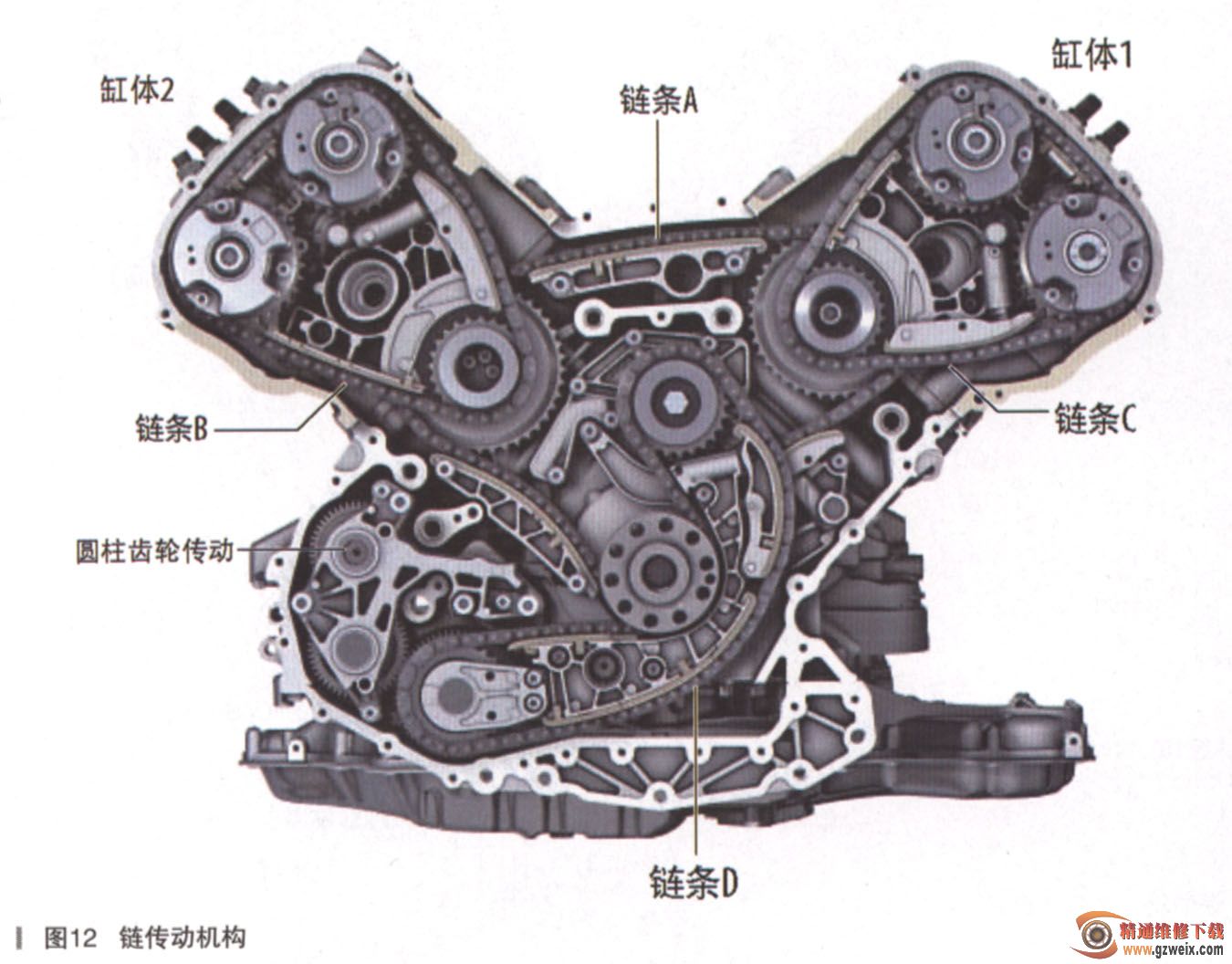

    发动机配气采用链传动(如图12所示),这些链条布置在两个平面内,有4个链条。链传动机构布置在发动机动力输出侧。使用带有止回阀的液压张紧器来作为张紧系统。这些链条使用的都是滚子链。链条A是曲轴与中间齿轮(惰轮)之间的分配机构。



    链条B和C是从中间齿轮到各个凸轮轴的缸盖驱动机构;链条D是驱动圆柱齿轮的。



    配气相位的调整和检查,需要使用新的工具T40264/1-3。要想固定住凸轮轴,就不可拆下汽缸盖罩。



    用于驱动附加装置的齿轮组:

    链条D驱动一个齿轮组,这个齿轮组驱动几乎所有附加装置。
