剖析现代汽车混合动力技术(五)
来源:本站整理  作者:佚名  2013-01-17 15:47:03

    空调压缩机

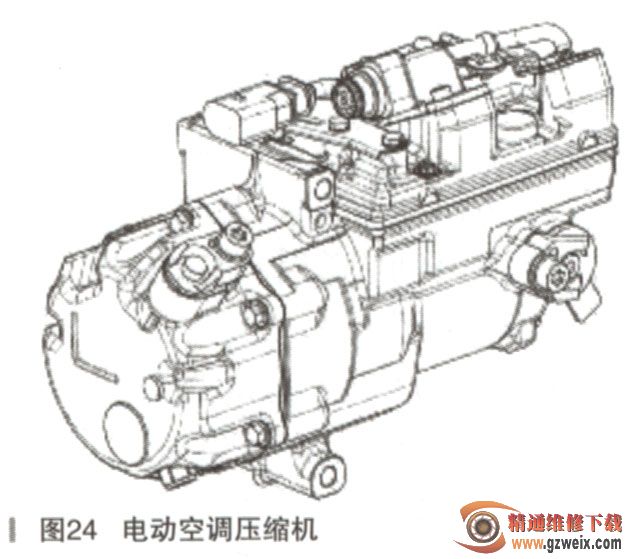

    作为最大功率要求达3.2kW的耗电设备,空调压缩机(如图24所示)与288V镍氢(NiMH)蓄电池电源相连接。电源电子装置通过高压电缆将直流电流从蓄电池传输至空调压缩机。电源电子装置中集成了用于空调压缩机的保险丝。



    虽然电源电子装置的其他所有连接都是单线电缆,但空调压缩机的连接电缆却是四线的,其中两根是用于直流电源的电极,另两根是用于保护整个系统完整性的指示线路。

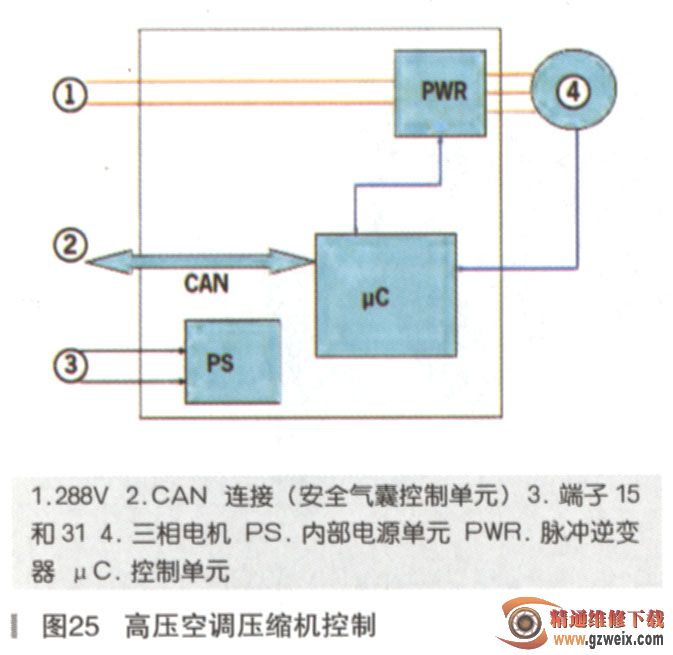

    空调压缩机上的电机是三相电机(无刷直流电机)。在空调压缩机上,直流电流转换成3 x 280V的三相交流电流,如图25所示。

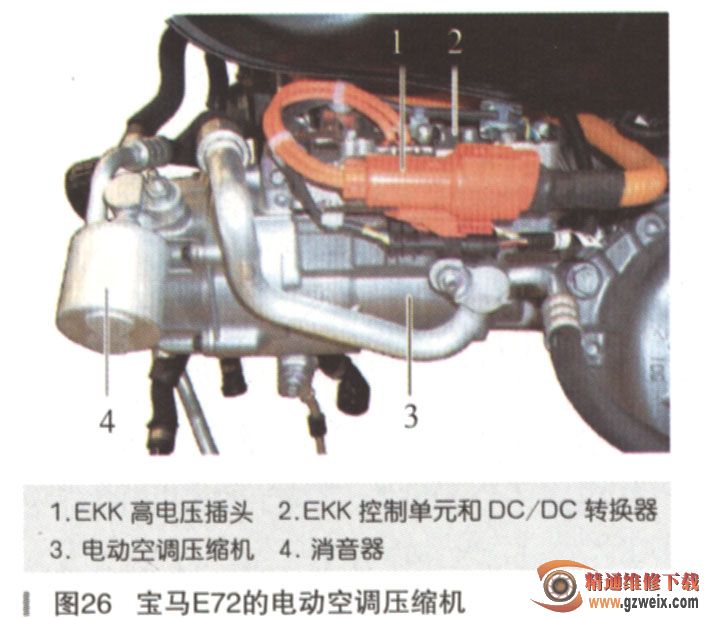

    宝马E72是首款采用电动空调压缩机的宝马量产车型。此压缩机带有一个电动传动装置,空调系统可以不通过发动机驱动,如图26所示。因此无论在纯电动行驶期间还是正常状态下,空调系统都可以为客户提供相同的制冷效果。高压蓄电池电量不足时,发动机会接通。



    电动空调压缩机是一个高电压组件,如图27所示。售后服务人员进行高电压组件方面的工作前,必须通过执行安全规定关闭高电压系统,然后将所有高电压组件断电,从而确保安全地进行工作。
