剖析2011款大众途锐驾驶辅助系统(下)
来源:本站整理  作者:佚名  2013-02-03 16:51:01




    ④左右侧视图

    如图26所示,在停车或者野外越野行驶时,通过侧面摄像头采集的视图可为驾驶员提供相应的支持。静态辅助线显示驾驶员到障碍物(如路边石沿)的距离,如图27所示。通过侧面的软键可以同时激活两侧的侧面视图。

    ⑤拖车支持视图

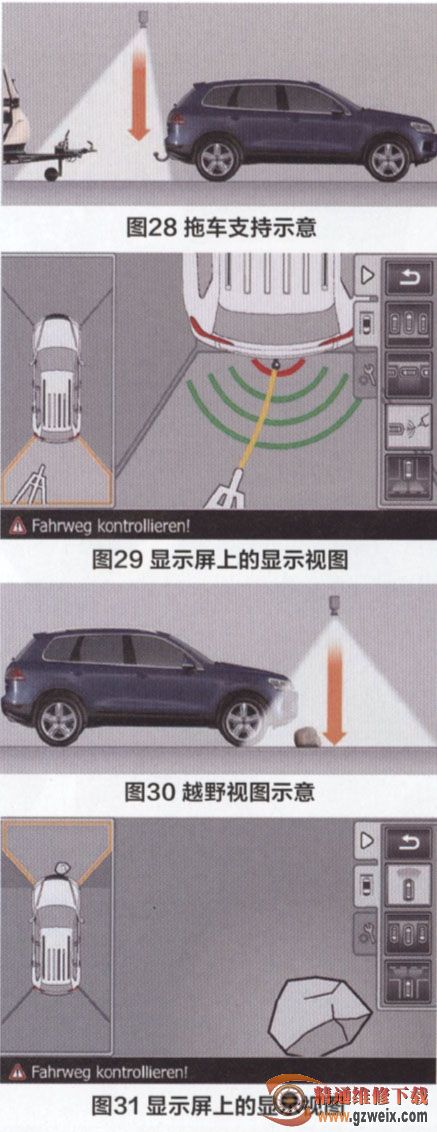

    此视图可为驾驶员连接拖车提供方便(见图28),此功能需要通过后置摄像头实现。驾驶员可以在俯视图中看到车辆后方的区域(见图29),图中绿色辅助线可以帮助驾驶员定位汽车挂钩与拖车之间的距离,黄色辅助线为驾驶员指出车辆移动的方向和转向的角度,通过虚拟的方式为驾驶员连接拖车提供支持。此视图的切换必须在菜单中执行,仅伸出拖车挂钩或连接拖车时不需要转换视角。



    ⑥越野视图(越野行驶模式)

此视图可以为驾驶员在越野和难以估计障碍物的情况下提供驾驶支持,如图30所示,此时视图会直接显示鸟瞰图中车辆前方的区域(见图31)。

上一页  [1] [2] [3]
