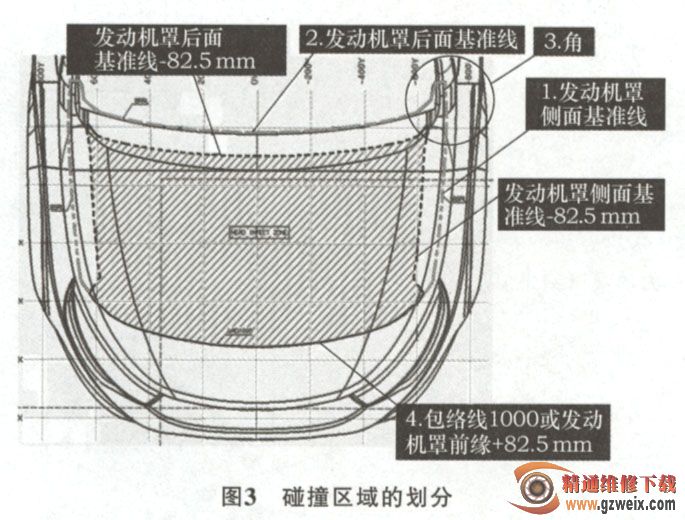

按照法规要求选取发动机罩WAD 1000到WAD1700(WAD：包络线）的区域进行儿童头部分析，选取WAD 1700到发动机后参考线区域进行成人头部碰撞分析，按照标准进行划分时发动机后参考线在WAD 1700前端，所以无成人头部碰撞区域，碰撞区域划分如图3所示。
法规要求2/3测试区域内伤害值HIC <1700 HIC：头部伤害指标），1/2儿童头部测试区域伤害值HIC<1000。
1.1.2碰撞区域碰撞点的选取

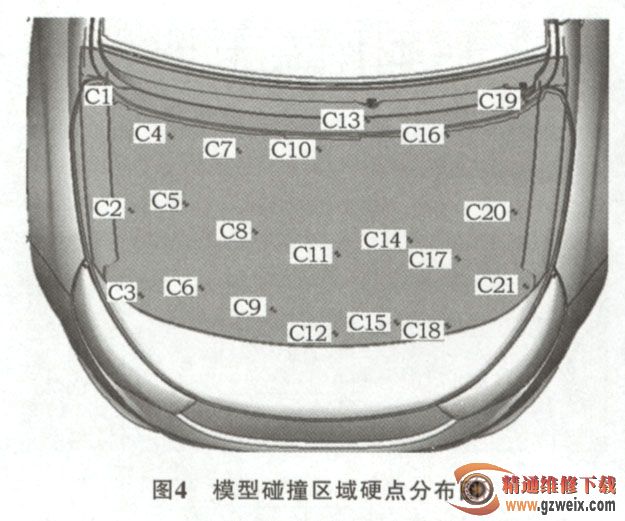

选点原则：通过断面比对，选择发动机罩沿着碰撞方向有可能与发动机舱硬点接触的点及危险点作为分析的参考点，选取点如图4所示。

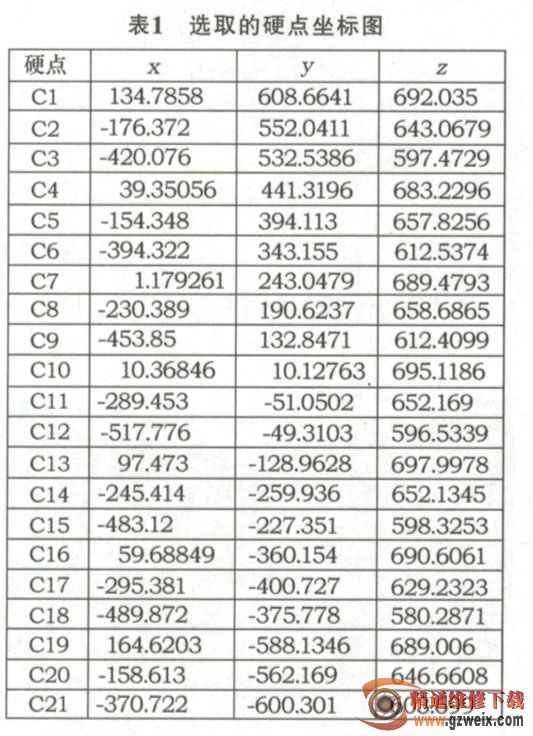

由图4可知，刮水器的两个输出轴已经作为危险点被选在了测试范围内，分别为C13和C19。选取的各个测试硬点坐标见表1。后面将会对这选取的21个硬点进行伤害值的模拟测试。
