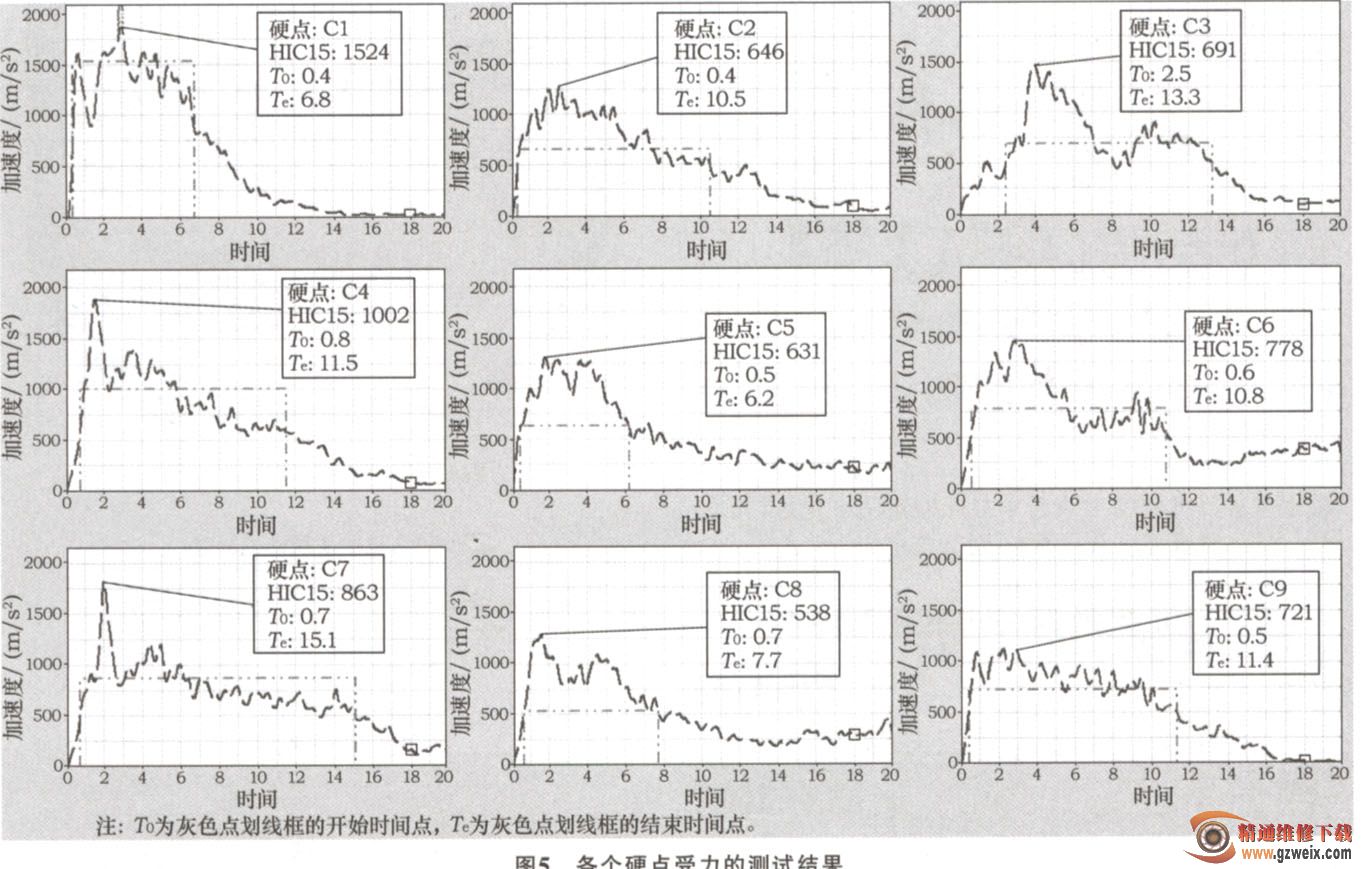

通过对选取的测试点进行模拟仿真，就可以得出各个测试点的伤害值曲线图，如图5所示。
以JAC正在研发的某车型为例，如果采用传统的刮水器输出轴（非溃缩结构），两个输出轴的伤害值分别为：C13的HIC=3 481, C19的HIC=1 816,都不能满足法规规定的HIC小于1700的要求。

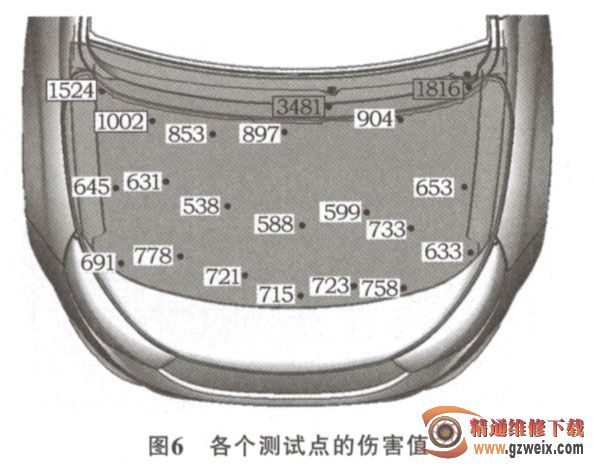

由图6可知，在选取的21个硬点中，刮水器输出轴的硬点伤害值不能满足行人保护的法规要求，下面就对这两个硬点的结构断面进行分析。
1.3．输出轴的伤害值分析

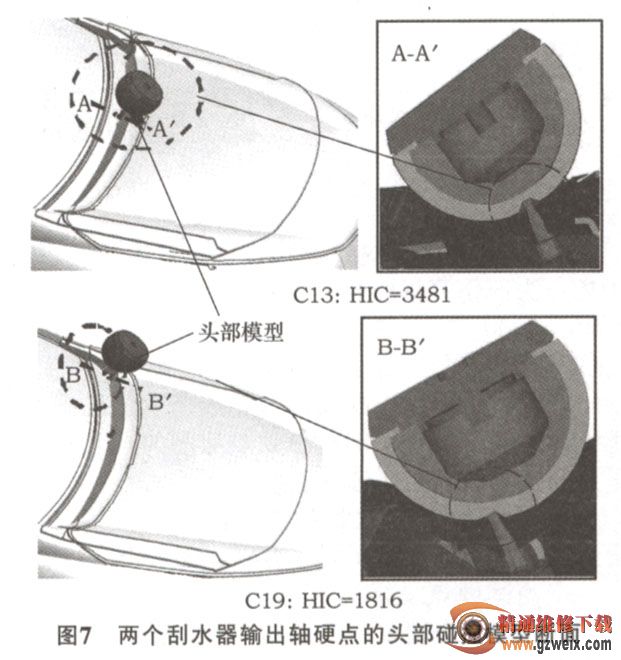

由图7可知，刮水器输出轴的硬点伤害值过大，是由于碰撞时输出轴对头部模型有了一定的入侵量，而且硬点不会出现溃缩和断裂。所以为了满足法规的需求，需要对刮水器输出轴的结构进行优化设计。
