1)测试准备：把夹具安装在拉压试验机上，调整夹具，并把枢轴放置在拉压试验机传感器测头正中央，同时确保传感器测头与枢轴垂直。速度螺母的测试试验台如图11所示。
2)测试过程：运行拉压试验机压枢轴直到速度卡簧脱离枢轴，检查枢轴套并记录速度卡簧脱离时拉压试验机施加的压力。
3)测试结果：枢轴套不能出现损坏、裂痕或者变形，速度卡簧脱离时的压力应该满足刮水器系统设计要求。
3方案的结果验证

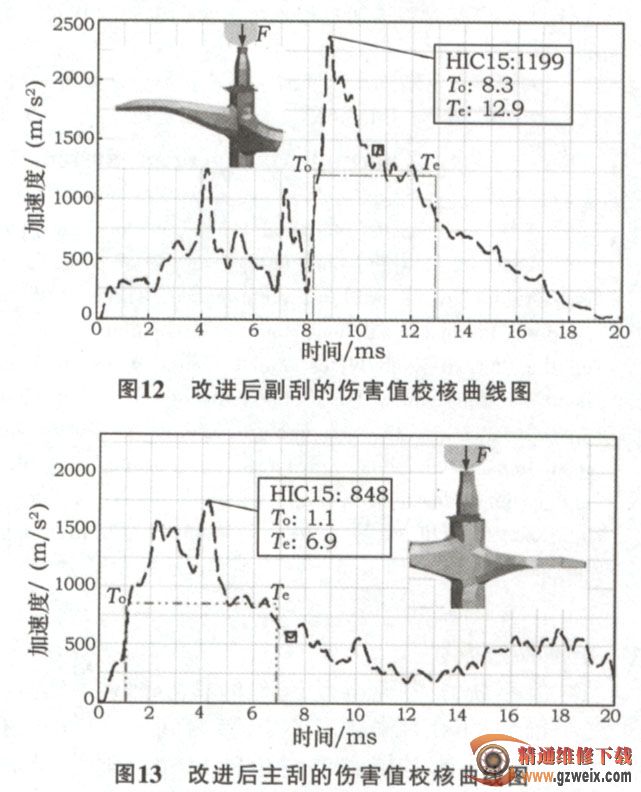

通过以上的优化改进后，该方案的设计验证结果如图12和图13所示。
在2.7 kN的外力作用下，副刮硬点C13的伤害值HIC由改进前的3 481降为改进后的1 199，主刮硬点C19的伤害值HIC由改进前的1 816降为改进后的848，都能满足法规HIC<1700的要求。
4结论
通过对行人保护法规校核方法的分析研究，对不满足行人保护法规的刮水器输出轴结构做了溃缩处理，并对核心部件的设计和测试进行了说明。再对改进后的刮水器输出轴做了伤害值校核，此种溃缩结构可以满足行人保护法规的设计要求。
