二次空气供给系统是降低发动机尾气排放的机外净化装置之一。该系统通过向排气管中压入新鲜空气,增加废气中的氧含量。这样可以使废气中未完全反应的有害物质一氧化碳和碳氢化合物在高温环境中再次氧化最终生成无毒的二氧化碳和水。该系统主要是在车辆冷起动时工作(表1)。因为此时发动机尚未进入正常工作温度,一氧化碳及碳氢化合物等有害物质排放量相对较高。而且此时三元催化转换器也没有达到工作温度,二次燃烧产生的热量还可以使其迅速达到正常工作温度。
一汽一大众宝来车型的发动机就装备了二次空气供给系统,其主要元件包括二次空气泵、二次空气泵继电器、控制阀、组合阀以及发动机控制单元等。
二次空气供给系统的自诊断检测是依靠氧传感器的信号完成的。氧传感器测量进入排气管内的空气量,发动机控制单元根据氧传感器的反馈信号来确定二次空气供给系统是否工作正常。

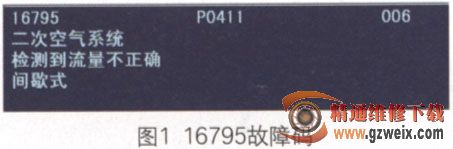

当发动机控制单元认为二次空气供给系统有故障时,会记录“16795-二次空气系统检测到流量不正确”这一故障码(图1)。产生该故障码的原因可以概括成2大类,即机械故障和电器故障。
根据二次空气供给系统原理及日常故障案例,笔者总结出一些维修"16795-二次空气系统检测到流量不正确”这一故障的思路。
(1).用诊断检测仪对发动机做执行元件自诊断,检测二次空气泵起动及运行是否正常,如果正常,则建议更换二次空气组合阀。
(2)如二次空气泵能起动,但起动瞬间电流超出熔丝的范围(特别要注意新宝来车型,供电熔丝为40 A,很容易出问题),熔丝暂时没烧坏,建议更换二次空气组合阀及二次空气泵。
(3)如二次空气泵不起动,则按照电路图对电路进行检测,主要对熔丝和继电器进行检查,维修完电路以后按照1和2步骤重新检测。
(4)一般情况下,按照上述3步即可解决故障,如还不能解决则建议检测氧传感器和发动机控制单元。
下面通过2个案例说明一下。
故障1
关键词:二次空气组合阀卡死
故障现象:一辆2005年产宝来轿车,行驶里程8万km。用户反映发动机故障灯点亮。
检查分析:维修人员接车后,连接诊断仪读取数据,发现有故障码16795,说明二次空气供给系统存在故障。通过前面介绍的二次空气供给系统工作的条件可知,在维修过程中是很难让二次空气泵正常起动的,所以通过诊断仪对发动机执行元件自诊断功能,发现二次空气泵可以起动并正常运转。推测故障很有可能是出现在二次空气组合阀上。拆下组合阀,使用压缩空气测试导通性,发现组合阀已经卡死(图2),具体原因是因为排气侧积炭以及进气含有水分导致二次空气组合阀生锈。
故障排除:更换二次空气组合阀,试车,故障码消失,故障排除。
回顾总结:通过发动机控制单元的执行元件自诊断功能,维修人员可首先判断出是机械故障还是电器故障,然后再进行进一步的拆解检查。
