设计辅助泊车系统与DVD通信
来源:汽车电器  作者:佚名  2013-03-09 07:39:39


4人机界面和实例应用简介

    人机界面如图7所示,人机界面分两部分:动态图案部分和提示信息及状态部分。



    1)动态图案部分为一个转向盘,左侧闪烁表明左打转向盘,右侧闪烁表明右打转向盘,上侧字母D闪烁表明挂前进档,下侧字母R闪烁表明挂倒后档,中间为泊车关键停车点的位移提示。

    2)提示信息及状态部分,从左到右依次为辅助泊车故障状态,泊车状态,前后雷达状态,中间为文字提示区并会伴随声音。小车标志为雷达报警提示,最右侧为当前DVD系统时间。

    图7中为实际测试效果,提示为向左打转向盘图案闪烁,伴随声音提示,文字动态提示。

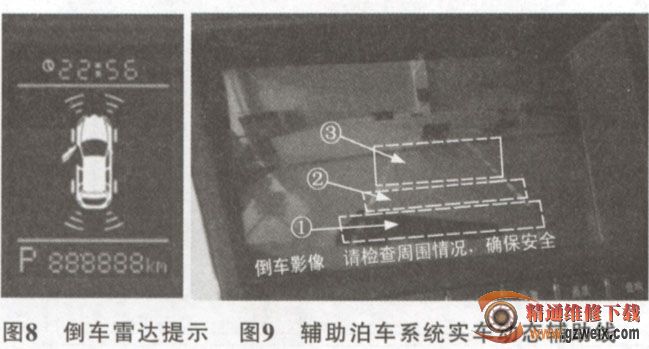

    在实际的整车开发中,可以在仪表显示屏上显示车与障碍物的距离,同时可伴有报警声提示驾驶员,如图8所示。如果再配有动态辅助线功能(后部再配一个摄像头),实车显示将如图9(显示在DVD屏上)所示,一般红色区域①区可设置为50-100 cm,黄色区域②区为100~150 cm,绿色区域③区为150~250 cm(该参数仅供参考)。



5结论

    本文设计的DVD通信已经装车运行,试验证明,辅助泊车控制器和DVD通信稳定,人机界面友好,增加了泊车的安全性和驾驶趣味性。

上一页  [1] [2] [3] [4]
