谈艾利逊自动变速器在非公路自卸车上的应用
来源:汽车电器  作者:佚名  2013-04-03 08:28:34

2.4变速器里程表与换档器照明灯接线

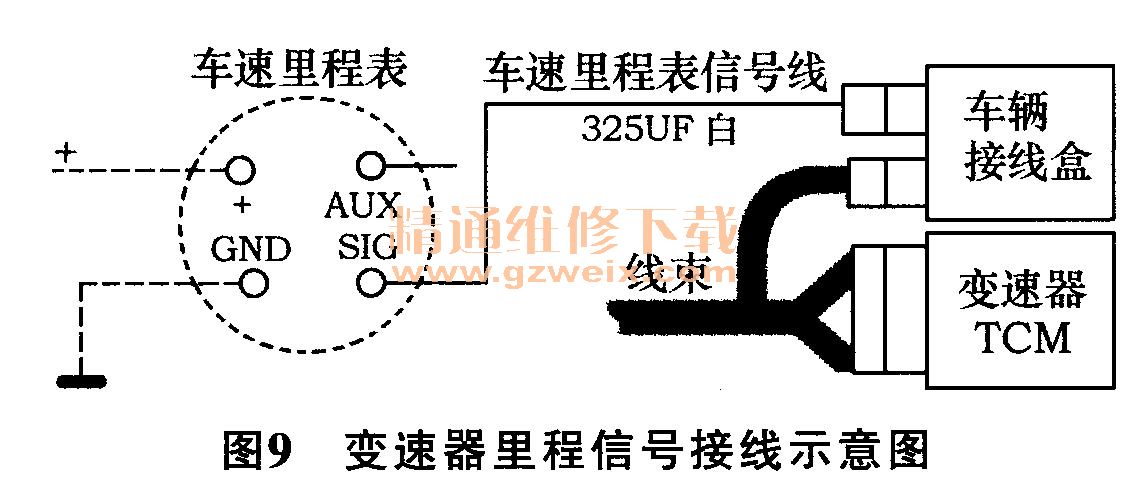

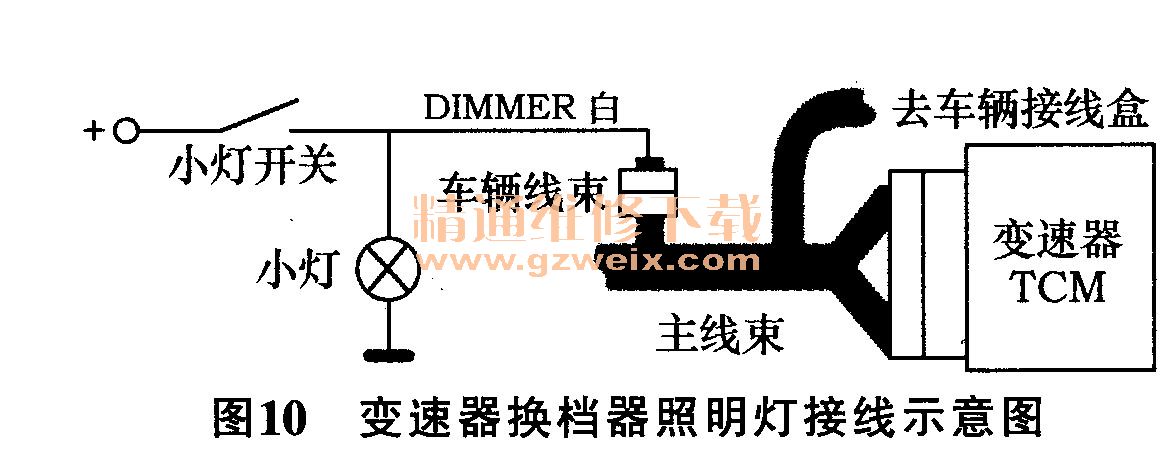

    变速器里程信号接线示意图如图9所示,换档器照明灯接线示意图如图10所示。

3艾利逊自动变速器TCM与其他车辆设备的通信

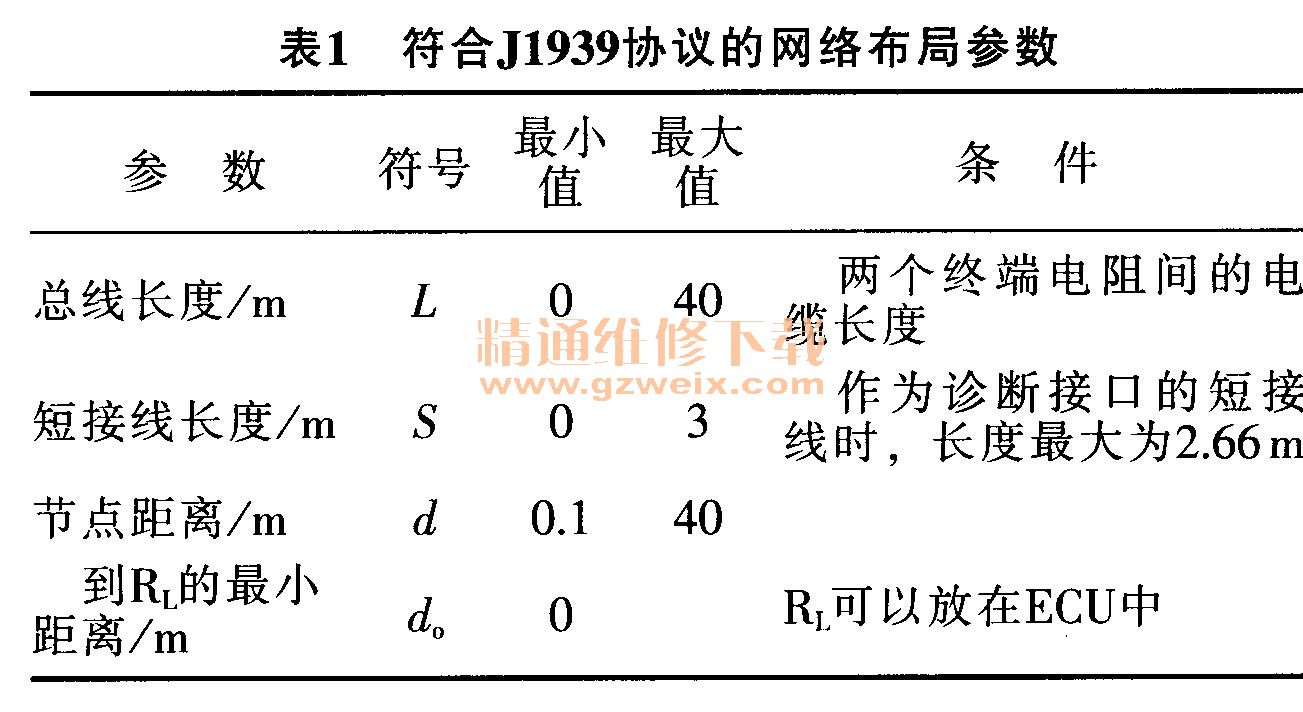

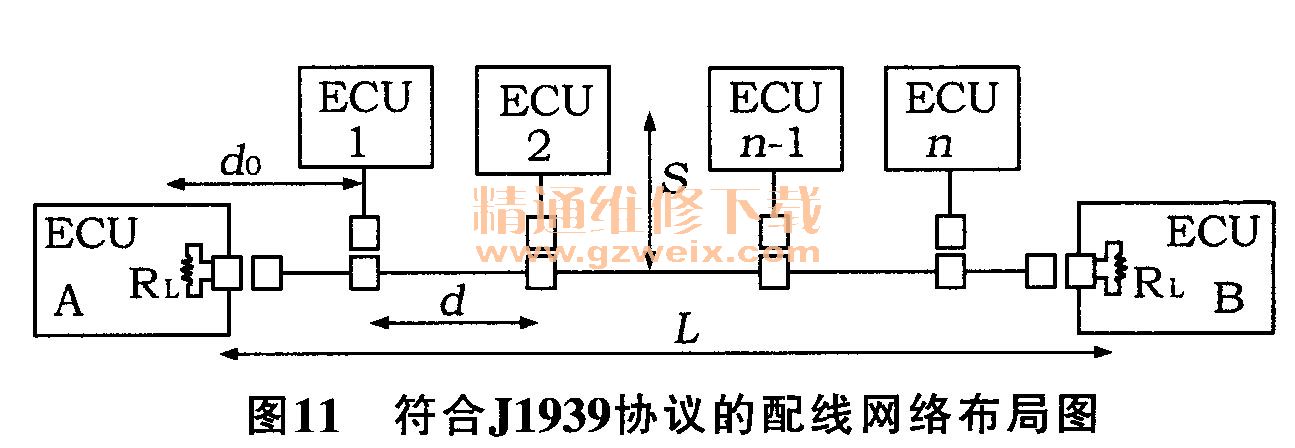

    艾利逊全自动变速器遵循SAE J1939通信协议,所以务必按照J1939规范去设计CAN线束、分支长度、终端电阻和双绞线。建议通信线CAN -H和CAN-L使用屏蔽双绞线,绞距小于50 mm;同时,保证总线阻抗(CAN-H和CAN-L之间电阻值)为60Ω。如果线束制作不符合规范要求,会造成总线干扰太多,总线数据时断时续,严重时造成变速器与车辆其他总线设备通信失败。如果变速器换档手柄处于总线末端,可以启用其内置的120Ω终端电阻,只需在另一总线末端添加一个120Ω终端电阻即可。图11是符合J1939协议的配线网络布局图,表1为符合J1939协议的网络布局参数。

上一页  [1] [2] [3]
