解读大众奥迪A3 Sportback技术
来源:本站整理  作者:佚名  2012-03-11 09:17:09

进口大众奥迪A3 Sportback的两款车型,分别搭载1.4T和1.8T缸内直喷发动机,7速S tronic双离合器变速器,全系标配半自动泊车系统、转向盘换挡拨片、坡路保持系统以及驾驶员信息系统等装备和技术。为了方便广大读者对该车的了解,本文将对该车的技术亮点进行简要介绍。


一、 车身电气系统


1. 安全系统


  和奥迪A3 3门型的安全系统一样,奥迪A3 Sportback的安全系统仍保持着高水准, 符合最新法规和车辆试验的各项要求,使新款奥迪A3 Sportback成为领先型轿车。下面主要介绍奥迪A3 Sportback与2004年款奥迪A3的安全系统的区别。


  奥迪A3 Sportback的安全气囊系统主要由下列部件组成:安全气囊控制单元、驾驶员和前排乘客双级安全气囊、前部侧面安全气囊、头部安全气囊(Sideguards)、C 柱上的侧面碰撞识别传感器、前车门中的侧面碰撞识别传感器、前部碰撞传感器(即前上方传感器)、前座安全带张紧器、蓄电池电路断路器(只用于行李舱中装有蓄电池的车型)、前座安全带锁内开关以及前排乘客座椅占用传感器。


  此外,还可以为汽车配备后座侧面安全气囊和一个带有相应指示灯的,用于关闭前排乘客侧前部安全气囊的钥匙开关,前座的主动头枕完善了奥迪 A3 Sportback的安全系统。

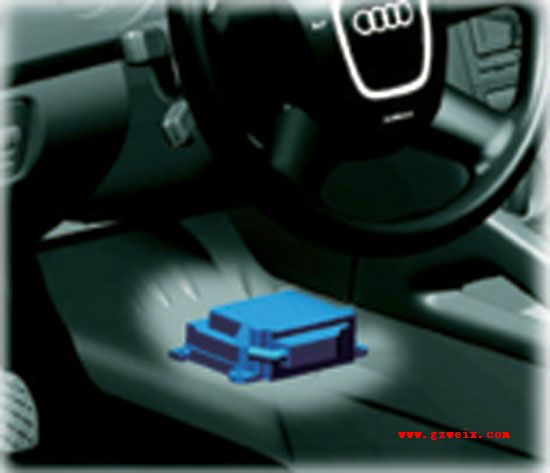

(1)  安全气囊控制单元J234(图1)

与2004年款3门型奥迪A3相比,奥迪A3 Sportback修改了安全气囊控制单元的硬件和电子系统,使其可以触发双级式前座安全气囊。此外,对安全气囊控制单元进行了改动,从而可以不用机械式安全气囊传感器。安全气囊控制单元连接在CAN驱动数据总线上。


  安全气囊控制单元主要有以下任务。
① 碰撞识别 (车辆头部、侧面、尾部)。
② 在适当时机触发安全气囊或前部安全气囊的不同等级、安全带张紧器以及切断蓄电池
③ 激活安全带警告装置。
④ 分析所有的输入信息。
⑤ 永久监控整个安全气囊系统。
⑥ 在一定时间内通过电容器独立供电(大约150 ms)。
⑦ 通过故障警报灯来指示故障。
⑧ 储存故障和碰撞信息。
⑨ 将碰撞信息通过CAN驱动总线或单独的撞车信息输出(普通的电线)通知其他系统部件。其他控制单元主要根据发生碰撞的信息,来执行打开锁住的中央锁、切断燃料供应、关闭警告闪光灯等操作。


  如果安全气囊控制单元检测到一个足以触发气囊的后部碰撞,就触发安全带张紧器,同时触发蓄电池中断点火器(如果有此功能)。


(2)  侧面防护系统碰撞传感器


①  侧面安全气囊碰撞传感器G179、G180(前门)

在奥迪 A3 Sportback的两个前门内,首次安装了压力传感器(图2)。如果发生侧面碰撞,在车门内由于汽车的变形将会产生短暂的气压升高。传感器采集到这个压力升高的信息,传输给安全气囊控制单元。


②  侧后安全气囊碰撞传感器G256、G257(C柱)


  两个分别安装在C柱左部和右部的侧后安全气囊碰撞传感器G256和G257是传统的加速度传感器,在3门型奥迪A3上也安装了该型传感器。

(3)安全气囊


①  前安全气囊


  奥迪 A3 Sportback在前安全气囊上使用了双级式气体发生器。安全气囊是呈辐射状弹开的,而且点火触发的时间是错开的,这样在发生交通事故时,作用到驾驶员和乘客身上的负荷也就减小了。根据事故的严重程度和种类不同,安全气囊控制单元控制两次点火的时间间隔。两次点火的时间间隔在大约5~40 ms之间。


  通常全部触发两个充气器,从而防止在触发安全气囊后,仍有充气器剩余。


  a.驾驶员安全气囊N95、N250

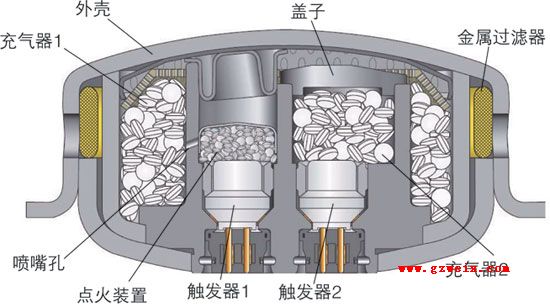

 驾驶员安全气囊利用两个烟火式充气器进行工作(图3)。安全气囊控制单元激活第1个充气器的电子触发器。这样就点燃了点火器,再通过喷嘴孔触发自身的充气器。充气器点燃使气体发生器内产生压力。如果气体压力超过设定的界限,气体发生器变形,穿过金属过滤器通向气囊的通路打开。在确定的一段时间后,安全气囊控制单元向第2个电子点火器供电,点火器直接点燃第2个充气器。超过一定压力后,产生的气体将第2级的盖子抬起,流入第1级的燃烧室,从这里通过过滤器进入气囊,将气囊展开和充气。


  b.前排乘客侧安全气囊N131、N132
与驾驶员安全气囊相反,前排乘客侧安全气囊中的气体发生器是按混合气体技术原理工作的。 该气体发生器由内置在一个高压气瓶中的两个烟火式充气器组成(图4)。

安全气囊控制单元激活触发器,再通过点火装置点燃第 1个充气器。如果气瓶中产生的压力超过一个设定值,则安全膜片断裂,混合气体可以充满气囊。第2个充气器点燃后产生的气体会给安全气囊再次充气。螺旋弹簧的作用是按照设定点燃充气器。
