1991年,第一辆捷达A2在一汽-大众轿车厂组装下线,从此捷达轿车在国内缔造了一个20多年的神话。如今,全新捷达上市,不论外观、内饰和性能都发生很大变化。动力方面,采用大众集团最新一代EA211 1.4 L11.6 L发动机,匹配电液控制的6挡行星齿轮自动变速器AQ250和5挡手动变速器MQ200。为了方便读者了解这款车型,在此对
它的主要技术亮点进行介绍。
1.发动机

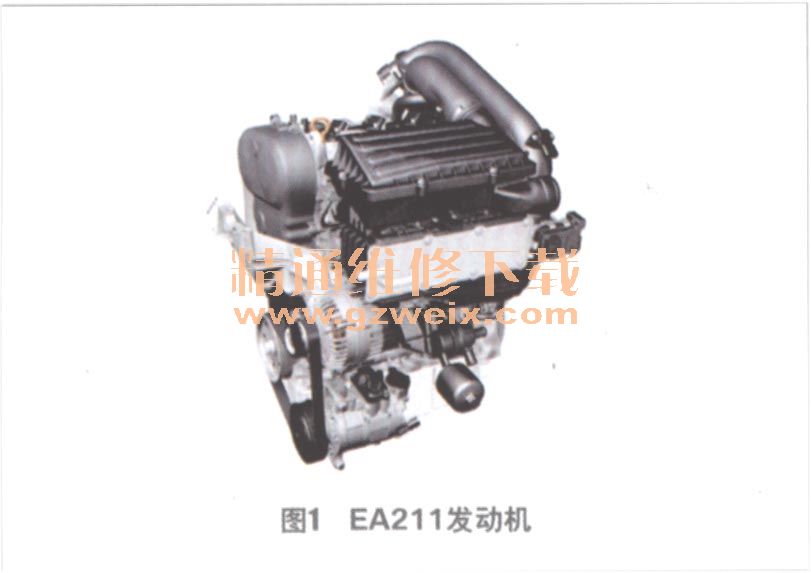

EA211发动机通过多种先进技术、精巧设计以及轻量化材料的运用,提升动力性并且降低油耗,实现节能环保(图1)。在设计上,该发动机具有以下优势:油耗降低7%~10%;发动机重量减轻7%~8%;前部车身的结构长度缩减7%;生产和装配实现全球化;降低了研发的复杂性;由于统一的基本设计,实现了全球性的采购同步化。
该发动机主要特点包括:4气门技术,独立点火线圈,火花塞居中;滚子摇臂式气门传动机构;两段式缸盖结构,凸轮轴在缸盖罩壳中;节温器控制的双循环冷却系统;缸盖横流冷却。
(1)前端罩盖
捷达之前采用的EA111发动机的链条罩壳是整体式铝压铸件,而EA2们发动机的齿形带罩壳由3个零件组成,上下2个塑料件,中间铝压铸件同时做为发动机支架,相对于EA111整体式铝链条罩壳减轻了质量(图2)。
(2)铝缸体
铝缸体结构特点包括:压铸铝缸体带铸铁缸套(图3);集成曲轴箱通风系统;集成机油标尺轨道;机油冷却器直接固定在缸体上。
(3)曲柄连杆机构(图4)
采用不带供油孔的环柄连杆;发动机缸体采用压铸铝;发动机缸套采用铸铁。
(4)缸盖排气歧管模块
排气歧管具有模块化特点(图5),其带来的优势有以下2点。
①通过缸盖排气道中废气对冷却液的加热,降低了混合气加浓的需要,进而降低油耗。
②由于取消了通常意义上的排气歧管,并由此省略了前排气管,三元催化器前置,使得正常工作时的热负荷降低。
(5)缸盖罩盖
该发动机采用整体式缸盖罩壳,其特点包括;采用冷却凸轮轴套装到缸盖罩壳的整体装配方式(图6);减小凸轮轴轴径,从而减轻质量;集成球轴承和轴承支撑,从而减小摩擦。
(6)凸轮轴调节器(图7)
该发动机采用带机油密封装置的凸轮轴调节器,使用向心球轴承做凸轮轴轴承,通过凸轮轴驱动,密封方法与EA111发动机相同。
(7)机油泵

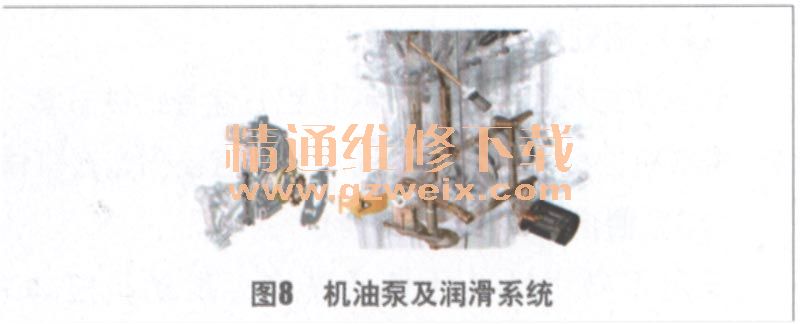

之前捷达采用的EA111发动机机油泵是由曲轴通过链条(包括张紧器)带动,而EA211发动机的机油泵直接由曲轴前端驱动(图8)。油底壳为铝压铸件,上面集成有固定空调压缩机的支点(不需要额外的压缩机支架)和机油滤清器。
(8)发动机控制系统
EA211发动机采用多点燃油喷射(MPI)发动机控制系统,其特点是采用了霍尔式发动机转速传感器、单爆震传感器、阶跃式氧传感器以及无回流燃油系统。
2.底盘
(1)悬架系统
①前悬架
该车型采用麦弗逊式前悬架(图9),采用第2代轮毅轴承,结构优化后承载能力更强、寿命更长。同时,前轴控制臂为单片式,使其结构简化、质量更轻、强度更高。
前稳定杆通过连接杆直接连接到减振器上,车轮跳动更直接地传递到稳定杆(杠杆比1:1),有效提高了稳定杆工作效率。稳定杆受力小、直径小且质量轻。
②后悬架
该车型采用扭杆梁式后悬架,V形钢制结构替代凹形结构(图10),采用第2代轮毅轴承。
后弹簧和后减振器分开布置,使得弹簧和减振器在车身上的受力点分散开,受力更均匀,提高了乘坐舒适性,同时弹簧和后减振器可以单独拆卸进行维修。
