由于各国各厂商有关汽车电路图绘制的技术标准、文字标注上存在差异，厂家在电路图的绘制、连接关系的表达、表示符号和文字标注等方面不同，但是汽车电气系统的基本工作原理是相通的，因而仍然存在一些通用技巧和经验可以遵循。本文介绍了大众车系的电路图特点，并以SANTANA3000为例对部分系统电路进行了分析，可以帮助大家正确认识该电路图。

    一、上海大众轿车电路图的特点

      1．按系统纵向排列电路图
    上海大众轿车电路有其独特的特点，采用“纵向排列式画法”，即总线路采用纵向排列，某一系统电路画在总线路的一个区域内。基本电路有条理地从左到右，按电源、起动机、点火装置、指示灯和仪表、照明设备、报警闪光装置、信号灯、雾灯、双音喇叭、空调、刮水器和洗涤器的顺序编排。

    2．全车电路以中央接线盒为中心

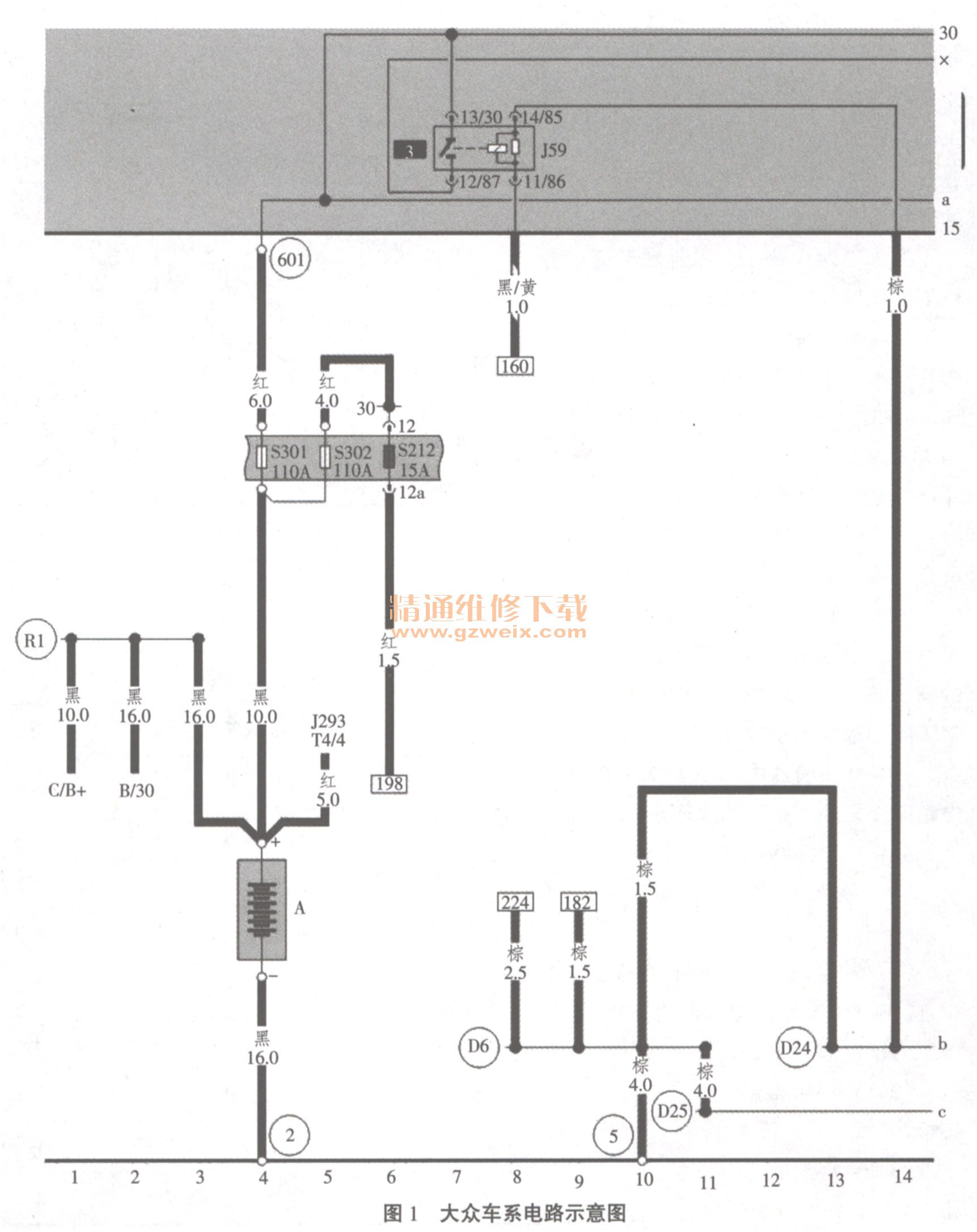

    中央接线盒贯穿整车电路图的上部区域。如图1所示。

    汽车整个电气系统以中央接线盒为中心。部分继电器和熔断丝都安装在中央接线盒正面，主线束从中央接线盒反面接插后通往各用电设备。图1上部的灰色区域表示汽车中央接线盒的继电器与熔断丝，区域内部的水平线为接电源正极的导线。中央接线盒上标有线束和导线接插位置的代号及导线连接点的数字号、主要线束接插件的代号。

      图1中继电器J59以分数形式标明继电器插脚与中央接线盒插孔的配合。例如，继电器J59有4个插脚，在图纸上标有11/86,12/87,13/30,14/85，其中分子上的11,12,13,14是指板上的4个插孔；分母85,30,87,86是指继电器上的4个插脚。分子与分母对应，且工艺上已保证它们不会插错。

      中央接线盒上的插头与线束插座有对应的字母标记。中央接线盒的背面是各种形式的组合插头，用带圆圈的数字表示连接点的位置。
    3．中央接线盒内的成型铜片用
电路图上方的4条横线来表示
    3条为电源线，1条为搭铁钱。全车电气线路正极电源分为三路，即线路图上部的水平线：
    (1)30-常火线，与蓄电池直接相连，停车或发动机熄火时也有电，电压为蓄电池电压。
    (2)15-小容量用电设备的电源正极，受点火开关控制；
    (3)X-大容量用电设备的电源正极。只有在发动机运转时，由其供电的用电设备接通方能使用。
    (4)31-中央接线盒内搭铁线。
    4．断线带号法避免电路交叉
    在线路的断开处标上要连接的线路号，如图1所示，在线路的断线处方框内有198，其线路图下端标号6，只要在线路图下端找到标号为198，则其上部断线处必标有6，说明在两标号（即6与198）为断线连接处。通过此种标注方法，上、下段电路就有机地联在一起了。

    5．导线颜色采用直观表达法

    在总线路图上，车上的导线用什么颜色，线路图上就印什么颜色，一看便知。

    导线颜色也有一定规律：红色大多为控制火线，棕色为搭铁线，白黄色线用来控制灯，蓝线大多用于指示灯或传感器，全绿、红黑或绿黑多用于脉冲式的用电器。

    6．电路图底部横线标明电器的搭铁方式和部位

    线路图下部的水平线为搭铁线，导线搭铁端标注有带圈的数字代号，如图1中的②和⑤，各代号的接地部位见电路图下面的图注。在车上，不是所有电器都直接与金属车体相连接而搭铁的，有的通过接地插座，有的则通过其它电器或电子设备再接地联接。

    7．电气线路图中文字符号的含义
    电气线路图中文字符号的含义如表1所示。

    8．电路图中的电器元件符号含义

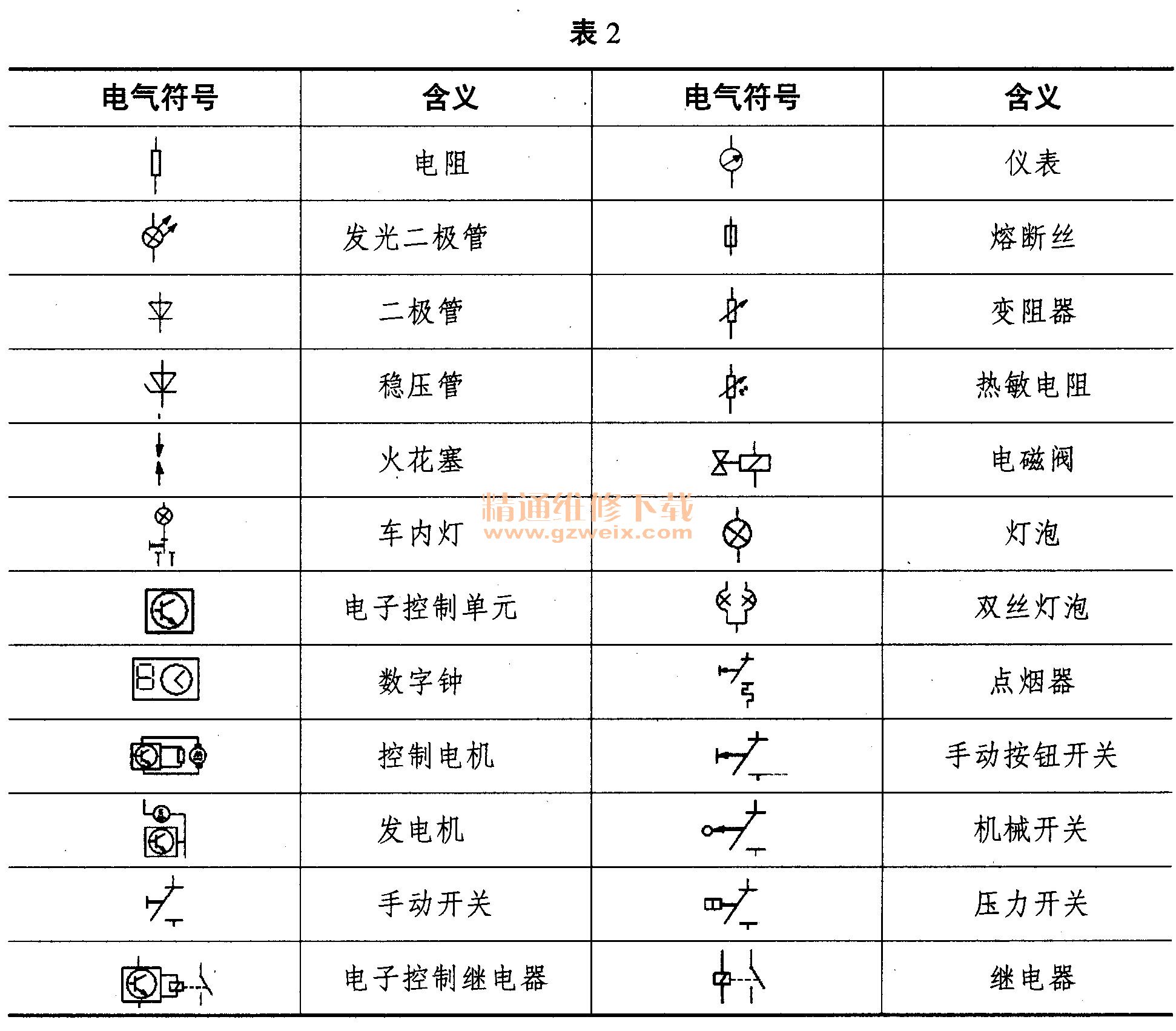

    电路图中的电器元件符号含义，电路图中的电器元件符号含义如表2所示。

    二、部分系统电路分析示例
    上海大众轿车的部分系统电路的结构与工作原理有许多相似之处，下面以SANTANA3000为例对起动系统、充电系统、点火系统电路进行分析。

    1．起动电路
    如图2所示：由蓄电池A、点火开关、起动机B组成。当起动开关旋至起动挡时，“30”号线与点火开关接通，起动机“50”端有电，电磁线圈通电，产生电磁吸力，接通起动机主电路，电流经蓄电池正极→16号黑色蓄电池接线→起动机“30”端→起动机B→“5”端搭铁→蓄电池负极。
