剖析奥迪A7 sportback车平视显示系统
来源:本站收集  作者:佚名  2013-06-24 06:58:08


2平视显示系统的调校

    平视显示系统的调校可分为垂直基本设置(高度调校)和消除扭曲效果设置(图像调校)。当拆卸或更换风窗玻璃投影控制单元(J898),或者安装和拆卸前风窗玻璃时需要进行调校。

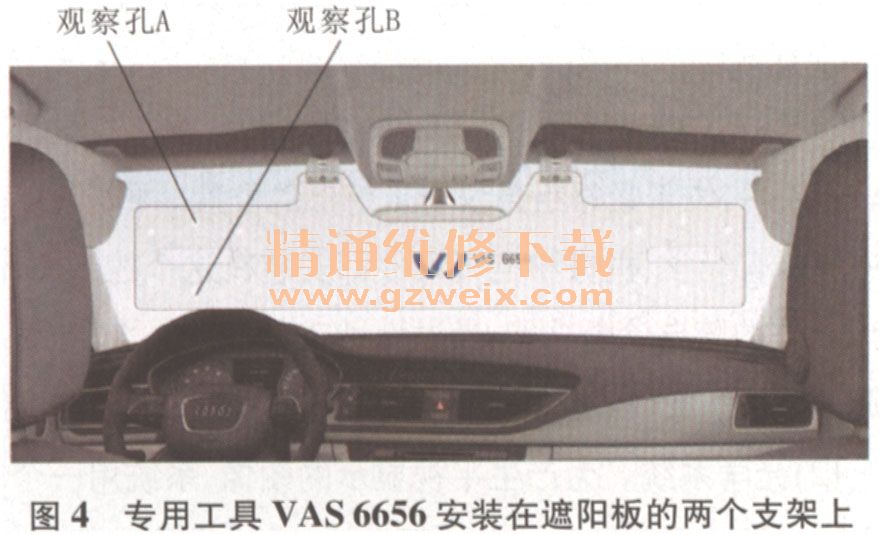

    在进行调校之前,必须先完成下列准备工作:必须拆下驾驶人和副驾驶人侧的遮阳板;专用工具VAS 6656必须安装在遮阳板的两个支架上(图4);连接故障检测仪,在引导型故障查询中必须选择J898。

2.1垂直基本设置(高度校准)

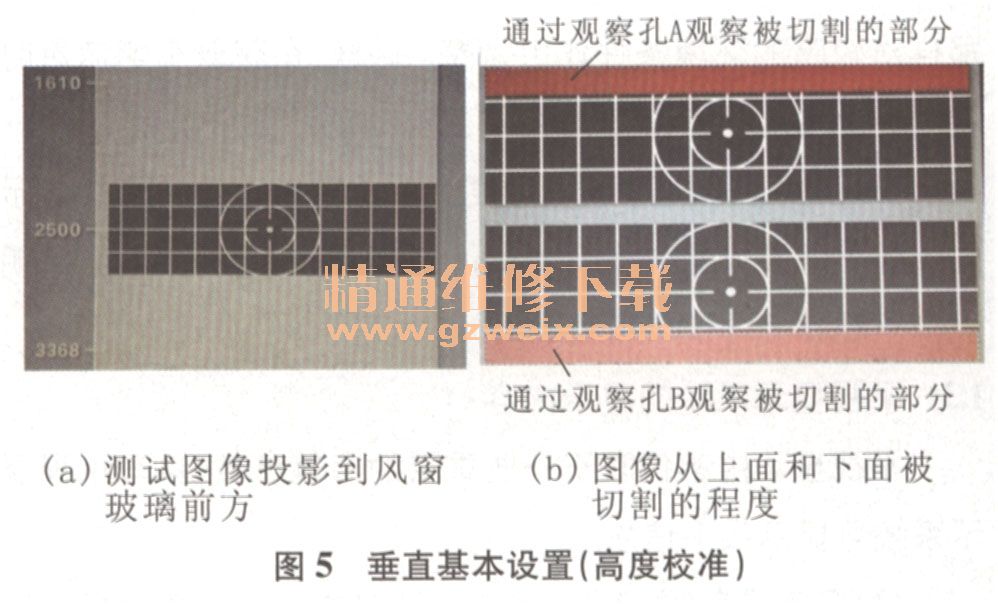

    通过垂直基本设置来设置平视显示的标准调节范围,从而使大多数的驾驶人不会受身材和座椅位置的影响,便可完整地看到平视显示的内容(显示内容的上部或下部不会被截掉)。在启动程序“J898高度调校”后,J898会将一个测试图像投影到风窗玻璃前方(图5a)。校准高度时调节范围为1610~3 368。如果略微减小当前的位置值,可以将测试图上移,反之下移。通过观察孔A观察,测试图的上面被切断一块,通过视孔B观察,测试图的下部面被切掉一块,调准高度的目的是使图像从上面和下面被切割的程度相同(图5b)。

2.2消除扭曲效果设置(图像调校)
    平视显示图像的扭曲效果是由于不同系统元件的公差造成的。如果所有的系统元件都不存在公差,那么这个图像便可毫无扭曲地投射到风窗玻璃上,但由于所有的元件都存在公差,如果未事先调校,平视显示就会出现扭曲。图像调校必须在高度调校完成后进行。要进行图像调校,需要启动程序“J898一图像调校”,通过此程序可以对扭曲效果进行补偿。同样,J898将一个测试图像投影到风窗玻璃上,由观察者对测试图像的扭曲情况进行评估,然后选择相应的程序,通过输入校正值来校正扭曲效果,直至显示的图像质量达到相应的要求。各种扭曲图像如图6所示。
