剖析大众奥迪A7新技术(四)
来源:本站整理  作者:佚名  2012-04-13 05:53:28

2. 可调空气悬挂(aas)

从结构和工作原理来讲,奥迪 A7Sportback 车上的可调空气悬挂基本上与 2011 款奥迪 A8 上的是相同的。在奥迪 A7 Sportback 上,有两种可调空气悬挂可供选用。生产控制号为 1BK 的这种可调空气悬挂底盘是基本系统。

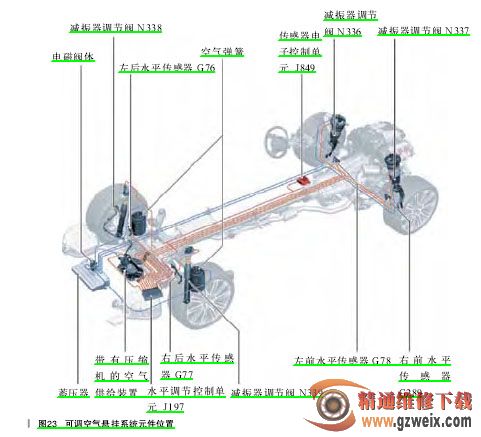

对于某些特殊的市场,还提供专门应付不良路面的底盘,其生产控制号是 1BS。这两种系统之间的区别就在于控制程序,其系统部件是一样的,如图 23 所示。



3. 转向系统

奥迪 A7 Sportback 车上转向系统最重要的创新就是采用了电动机械式转向器。因此,Servotronic 电控转向助力功能就是标配了。标准配置的转向柱是机械可调式的。也可选装电动调节的转向柱。四辐式多功能转向盘是标准装备,也可选装三辐式多功能运动型转向盘(有各种型号)。



4. 制动系统

奥迪 A7 Sportback 车上的制动系统是以奥迪 A4 系列以及 2011 款奥迪 A8 上的制动系统为基础进一步开发而来的。车辆在批量生产时就配备有 16in 和 17in 的制动装置。驻车制动器使用的是电动机械式驻车制动器(EPB)。



采用 Bosch 公司高效的 ESP,该装置功能范围有所扩展,这就提高了车辆的主动安全性。与 2011 款奥迪A8 上一样,传感器电子控制单元 J849提供计算调节过程所需要的信息,以改善车辆的动力学性能。



5. 自适应定速巡航装置 (ACC)

奥 迪 A7 Sportback 也 可 选 装ACC。奥迪 A7 Sportback 上也使用了两个雷达传感器。



6. 轮胎压力监控系统

奥迪 A7 Sportback 上使用的也是大家熟知的第二代间接式轮胎压力监控系统,既“轮胎压力监控显示系统”。该系统在全世界范围内都是标配。该系统在结构、功能、操纵和驾驶员信息以及保养和诊断范围方面,与别的奥迪车型上使用的是一样的。



五、电气系统

1. 平视显示

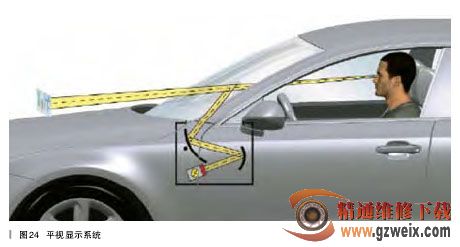

平视显示(也叫前镜显示)系统是一套光学系统,它可以将各种车辆系统的信息以放大了的方式投影到驾驶员的视野区。为了读取这些信息,不可让驾驶员的头位置有过大的改变,驾驶员在笔直坐着时可以将视线放到街路上。由于驾驶员的头位置基本不变(不用低头),所以该系统被称为平视显示系统,如图 24 所示。



装备有平视显示系统的车,其前挡风玻璃是特制的。因此平视显示系统所投射出的图像,在驾驶员看来并不是出现在前挡风玻璃上,而是投射在距驾驶员 2~2.5m 处,这样驾驶员就感觉很舒适。平视显示系统所投射出的图像,看起来就悬浮在发动机舱盖上方。

(1)前挡风玻璃投影控制单元J898



平视显示系统中的核心部件就是这个前挡风玻璃投影控制单元 J898(如图 25 所示)。平视显示系统用到的所有的光学、机械和电子部件都安装在这个控制单元内。该控制单元安装在仪表板内的组合仪表前方。前挡风玻璃投影控制单元 J898 有自诊断功能,其地址码是 82。



[1] [2] [3] [4]  下一页
