剖析奥迪A7电动机械式转向系统
来源:本站整理  作者:佚名  2013-02-04 11:22:17

    奥迪A7 Sportback是奥迪车系中的全新车型,其车身长度接近5m,车身尺寸介于A8与A6之间,是一款大中型房车。奥迪A7Sportback搭载两款动力系统,分别是V63.0L TFSI机械增压发动机和2.8L自然进气发动机。

    奥迪A7 Sportback转向系统的创新主要在于其采用了电动机械式转向系统。转向柱在基本装备工况下是机械可调的,电动调节转向柱属于选装装备。在标准配置中,车辆采用四辐式多功能方向盘,而选装装备则可采用多种不同型号的三辐式多功能运动方向盘。

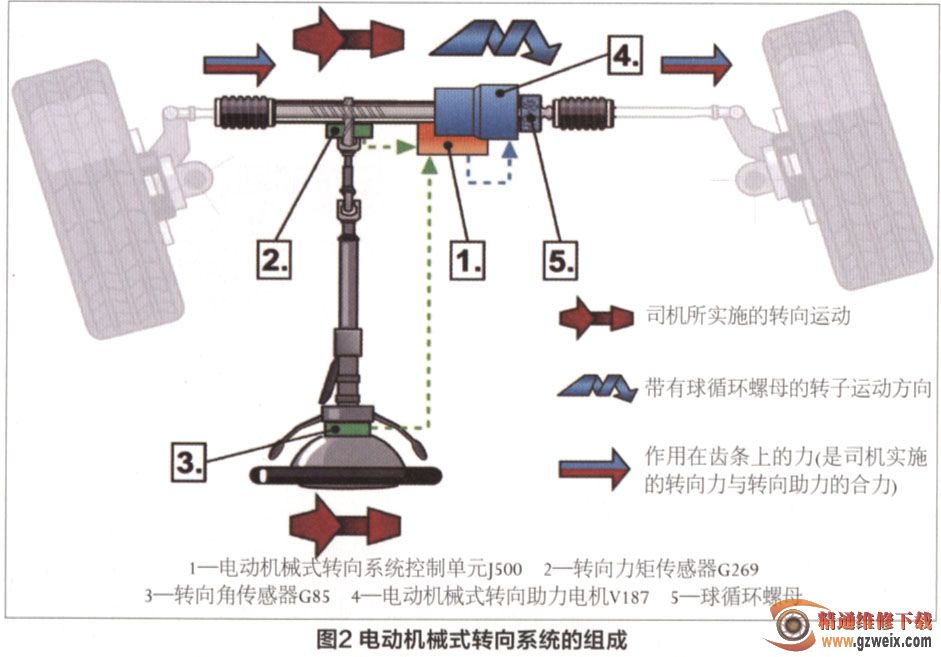

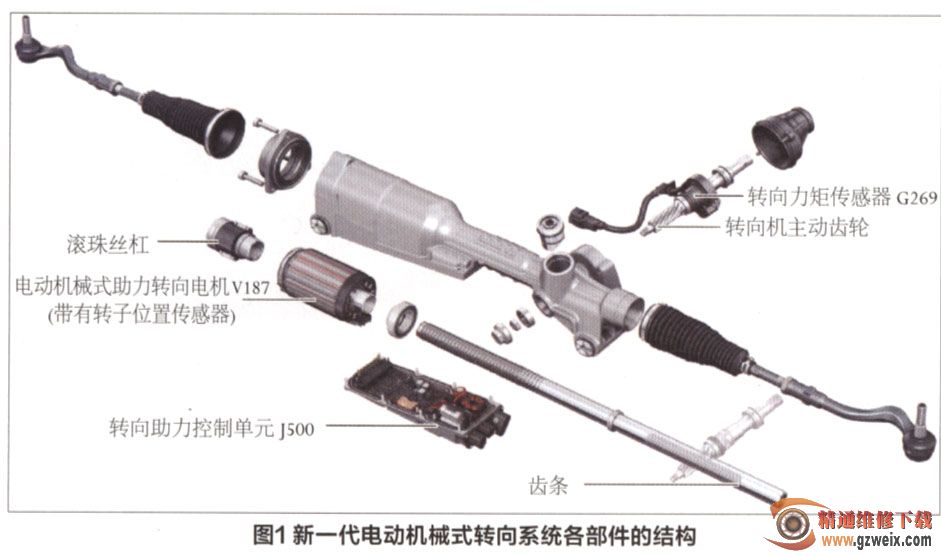

    奥迪A7 Sportback使用的是新一代电动机械式转向系统,该系统各部件结构如图1所示,部件位置如图2所示。该电动机械式转向系统的转向助力是通过一个与齿条同心的电机来实现的。之所以选用这种结构是因为它占用空间小、效率高,齿条、电机和传动机构之间是通过滚珠丝杠驱动的。电子控制单元和相关传感器集成在一个小巧的结构单元内,因此,这套系统的质量只有大约16kg。因为采用电动机械的方式来产生转向助力,所以燃油消耗量最多可降低0.3L/100km,另外,系统可以按实际需要改变助力的大小。



一、系统部件结构及功能

1.转向助力控制单元J500

    转向助力控制单元J500(见图3)根据转子位置和转向力矩确定出相电压的状态模型,根据该模型设定相电流,让电机产生扭矩,扭矩的大小取决于电流强度的大小。这些匹配关系存储在控制单元内的,该控制单元内还集成有用于激活电机的末级功放,并通过FIexRay数据总线进行通讯。转向助力控制单元J500外部有三个插头,用于连接各个触点内部接口是电机和电机位置传感器。



[1] [2] [3] [4] [5]  下一页
