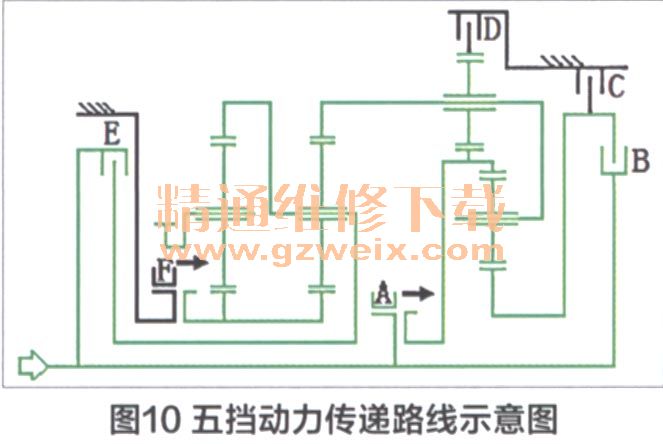

六、六挡动力传递路线分析

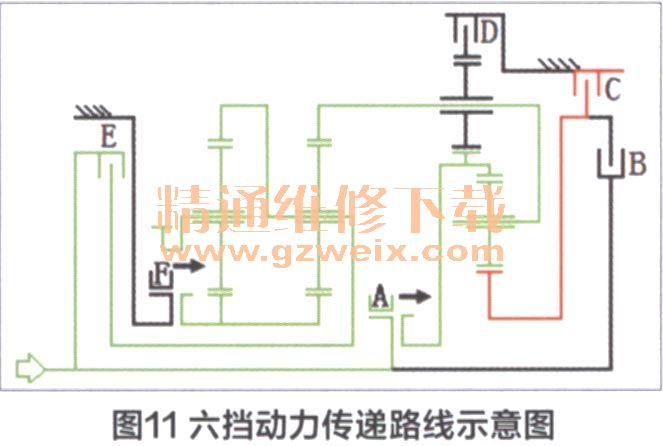

图11为六挡动力传递路线示意图,六挡时爪型离合器A、制动器C和离合器E工作,各行星排的工作情况分析如下:
1.行星排4在六挡时,爪型离合器A接合,连接输入轴与行星排4的内齿圈,制动器C工作,制动器C工作,固定行星排3的太阳轮,则行星排3, 4的共用行星架同向减速旋转。
2.行星排2的内齿圈与行星排3, 4排的共用行星架接合,同向减速输入,离合器E工作,连接输入轴和行星排2的行星架,因此行星排2是两个输入,一个输出的工作情况,行星排1, 2的共用太阳轮同向增速输出。
3.行星排1为离合器E工作,连接输入轴和行星排1的内齿圈,行星排1, 2的共用太阳轮同向增速输入,因此行星排1也是两个输入,一个输出的工作情况,行星排1的行星架同向增速输出,即为变速器输出。
七、七挡动力传递路线分析

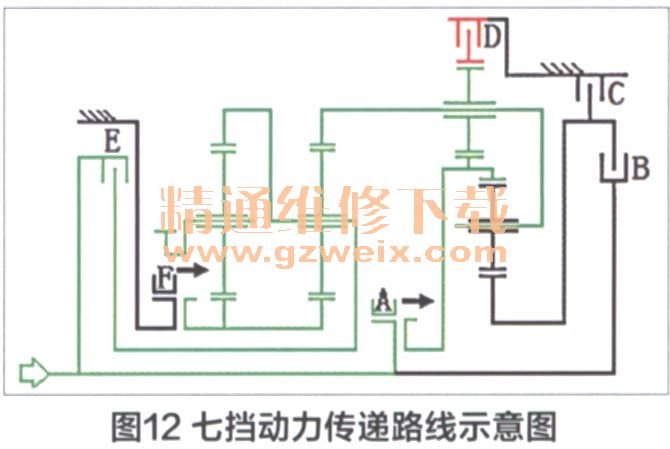

图12为七挡动力传递路线示意图,七挡时爪型离合器A、制动器D和离合器E工作,各行星排的工作情况分析如下:
1.行星排3在七挡时,爪型离合器A接合,连接输入轴与行星排3的太阳轮,制动器D工作,固定行星排3内齿圈,则行星排3, 4的共用行星架同向减速旋转。
2.行星;非2的内齿圈与行星手非3, 4金非的共用行星架接合,同向减速输入,离合器E工作,连接输入轴和行星排2的行星架,因此行星排2是两个输入,一个输出的工作情况,行星排1, 2的共用太阳轮同向增速输出。
3.行星排1为离合器E工作,连接输入轴和行星排1的内齿圈,行星排1, 2的共用太阳轮同向增速输入,因此行星排1也是两个输入,一个输出的工作情况,行星排1的行星架同向增速输出,即为变速器输出。
八、八挡动力传递路线分析

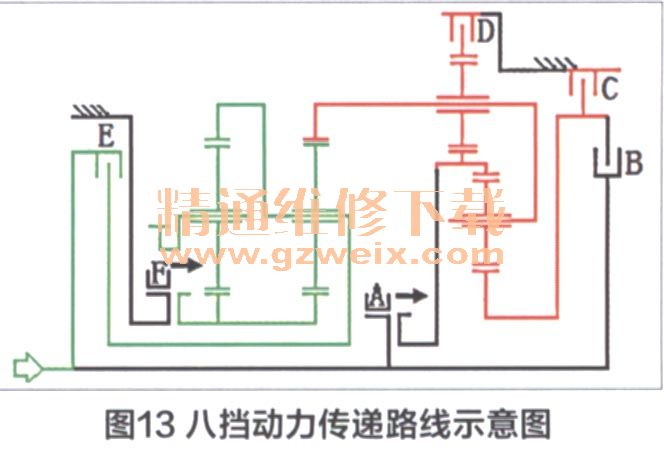

图13为八挡动力传递路线示意图,八挡时制动器C、制动器D和离合器E工作,各行星排的工作情况分析如下:
1.行星排3在八挡时,制动器C, D工作,固定行星排3内齿圈和行星排4的太阳轮,则行星排3, 4相当于被固定。
2.行星排2的内齿圈与行星排3, 4乎非的共用行星架接合,被固定,离合器E工作,连接输入轴和行星排2的行星架,行星排1, 2的共用太阳轮同向增速输出。
3.行星排1为离合器E工作,连接输入轴和行星排1的内齿圈,行星排1, 2的共用太阳轮同向增速输入,因此行星排」也是两个输入,一个输出的工作情况,行星排1的行星架同向增速输出,即为变速器输出。
九、九挡动力传递路线分析

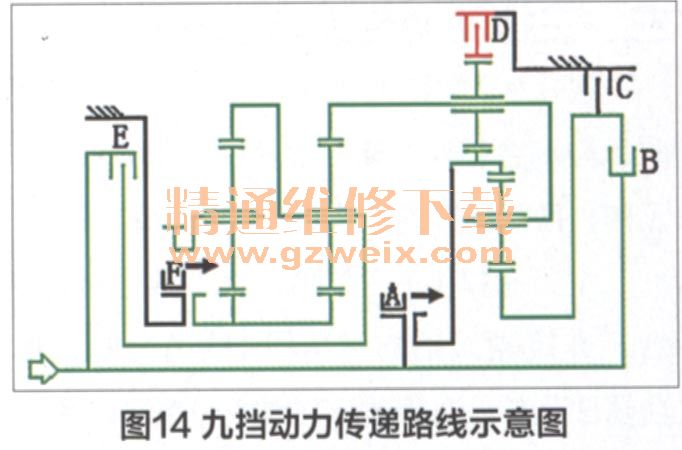

图14为九挡动力传递路线示意图,九挡时离合器B、制动器D和离合器E工作,各行星排的工作情况分析如下:
1.行星排3, 4在九挡时,离合器B工作,连接输入轴和行星排4的太阳轮,则行星排4的内齿圈反向输出,相当于行星排3的太阳轮反向转动,制动器D工作,固定行星排3内齿圈,则行星排3, 4的共用行星架反向减速旋转。
2.行星排2的内齿圈与行星排3, 4手非的共用行星架接合,反向减速输入。离合器E工作,连接输入轴和行星排2的行星架,因此行星排2是两个输入,一个输出的工作情况,行星排1, 2的共用太阳轮同向增速输出。
3.行星排1为离合器E工作,连接输入轴和行星排1的内齿圈,行星排1, 2的共用太阳轮同向增速输入,因此行星排1也是两个输入,一个输出的工作情况,行星排1的行星架同向增速输出,即为变速器输出。
十、倒挡动力传递路线分析

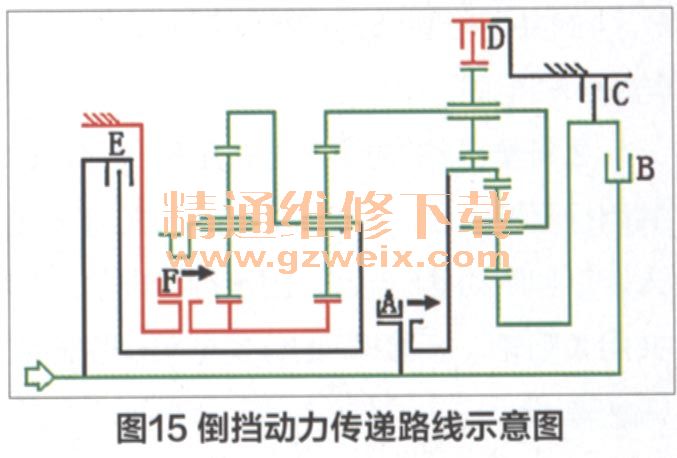

图15为倒挡动力传递路线示意图,倒挡时离合器B、制动器D和爪型制动器F工作,各行星排的工作情况分析如下:
1.行星排3, 4在九挡时,离合器B工作,连接输入轴和行星排4的太阳轮,则行星排4的内齿圈反向输出,相当于行星排3的太阳轮反向转动,制动器D工作,固定行星排3内齿圈,则行星排3, 4的共用行星架反向减速旋转。
2.行星排2的内齿圈与行星排3, 4;非的共用行星架接合,反向减速输入。爪型制动器F接合,固定行星排1、2的共用太阳轮,行星排2的行星架反向减速输出。
3.行星排,的内齿圈与行星排2的行星架接合,反向减速输入,爪型制动器F接合,固定行星排1、2的共用太阳轮,行星排1的行星架反向减速输出,即为变速器输出,实现倒挡。
