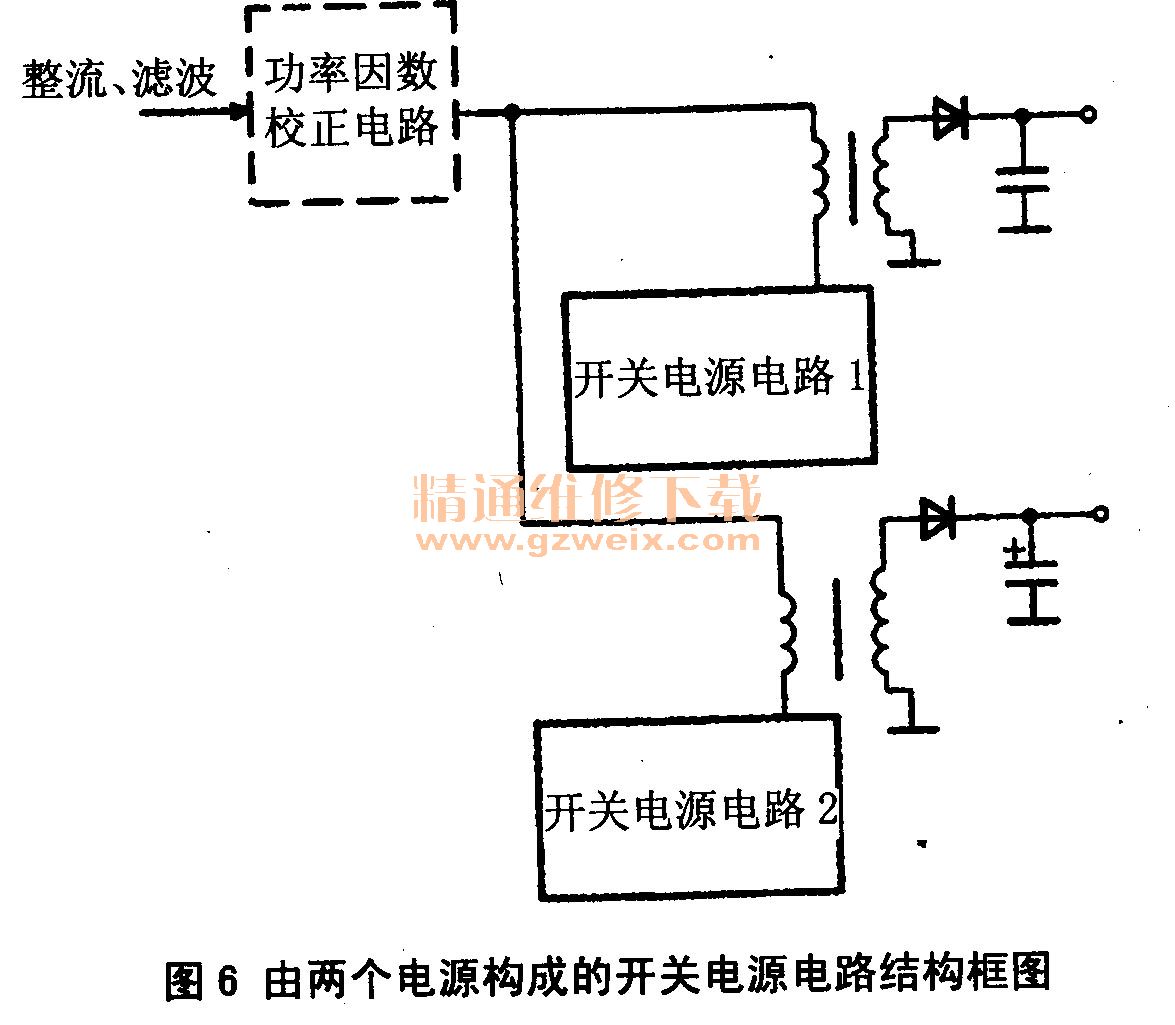

（4）由两个电源构成的开关电源电路结构框图如图6所示。

    3．液晶彩电开关电源基本电路介绍
    液晶彩电的开关电源主要由交流抗干扰电路、功率因数校正电路（多数机型有此电路）、整流／滤波电路、启动电路和振荡电路、脉冲调制电路、稳压电路、保护电路等几部分构成，如图7所示。

    （1）交流抗干扰电路
    开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

    这些都构成了电磁干扰源。为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音／视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。常用交流抗干扰电路如图8所示。

    图8中，LF1. Lf2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。LF1, LF2与电容CY1、 CY2构成共模干扰抑制网络。

    L1是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。电容Cx1、Cx2滤去差模电流，与L1构成差模干扰抑制网络。R1是Cx1、Cx2的放电电阻（安全电阻），用于防止电源线插拔时电源线插头长时间带电。安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2 s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

    需要特别提出：电容EX, Cy为安全电容，必须经过安全检测部门认证并标有安全认证标志。电容CY一般采用耐压为AC275 V的陶瓷电容，但其真正的直流耐压高达4000 V以上，因此，CY电容不能随便用AC250V或DC400 V之类的电容来代替。Cx电容一般采用聚丙烯薄膜介质的无感电容，耐压为AC250 V或AC275V，但其真正的直流耐压达2000 V以上，也不能随便用AC250 V或DC400 V之类的电容来代替。

    2．功率因数校正（PFC）电路
    （1）功率因数校正电路的作用
    长期以来，开关型电源都是采用桥式整流和大容量电容滤波电路来实现AC-DC（交流-直流）．转换的。由于滤波电容的充、放电作用，在其两端的直流电压出现略呈锯齿波的纹波。滤波电容上电压的最小值与其最大值（纹波峰值）相差并不多。根据桥式整流二极管的单向导电性，只有在AC线路电压瞬时值高于滤波电容上的电压时，整流二极管才会因正向偏置而导通；而当AC输入电压瞬时值低于滤波电容上的电压时，整流二极管因反向偏置而截止。

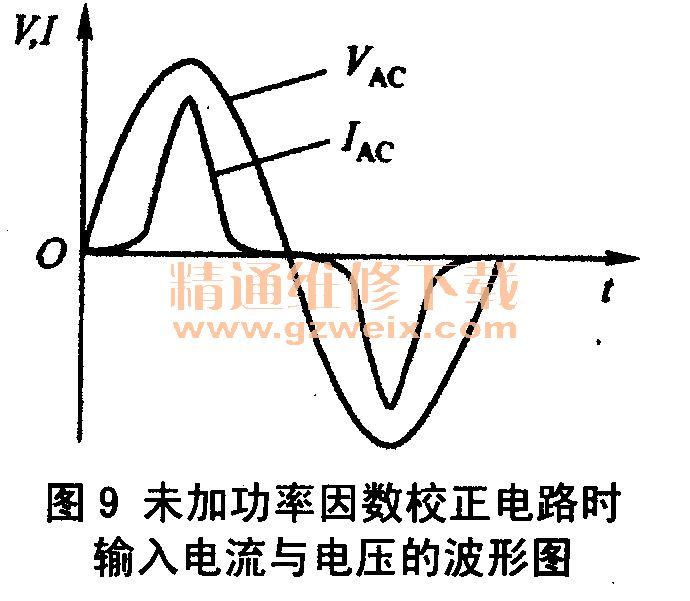

    也就是说，在AC线路电压的每个半周期内，只是在其峰值附近，二极管才会导通（导通角约为70°）。虽然AC输入电压仍大体保持正弦波波形，但AC输入电流却呈高幅值的尖峰脉冲，如图9所示。这种严重失真的电流波形含有大量的谐波成分，会危害电网正常工作，使输电线上的损耗增加，功率因数较低，浪费电能。

    为了提高功率因数，部分液晶彩电的开关电源采用了功率因数校正电路，加入此部分电路后，可以不断调节输入电流波形，使其逼近正弦波，并与输入电网电压保持同相。因此，可使功率因数大大提高，减小了电网负荷，提高了输出功率，并明显降低了开关电源对电网的污染。

    （2）功率因数校正PFC）电路的基本工作原理
    功率因数校正（PFC）电路分为无源和有源两种：无源校正电路，通常由大容量的电感、电容和工作于工频电源的整流器组成，电路较简单，但效率低，因此，液晶彩电中一般不采用；有源校正电路，一般由功率因数校正集成电路为核心组成，工作于高频开关状态，可以得到高于0.99的线路功率因数，并具有低损耗和高可靠等优点，输出不随输入电压波动变化，因此可获得高度稳定的输出电压，但有源PFC电路较复杂。在液晶彩电中，有源PFC电路应用比较广泛。

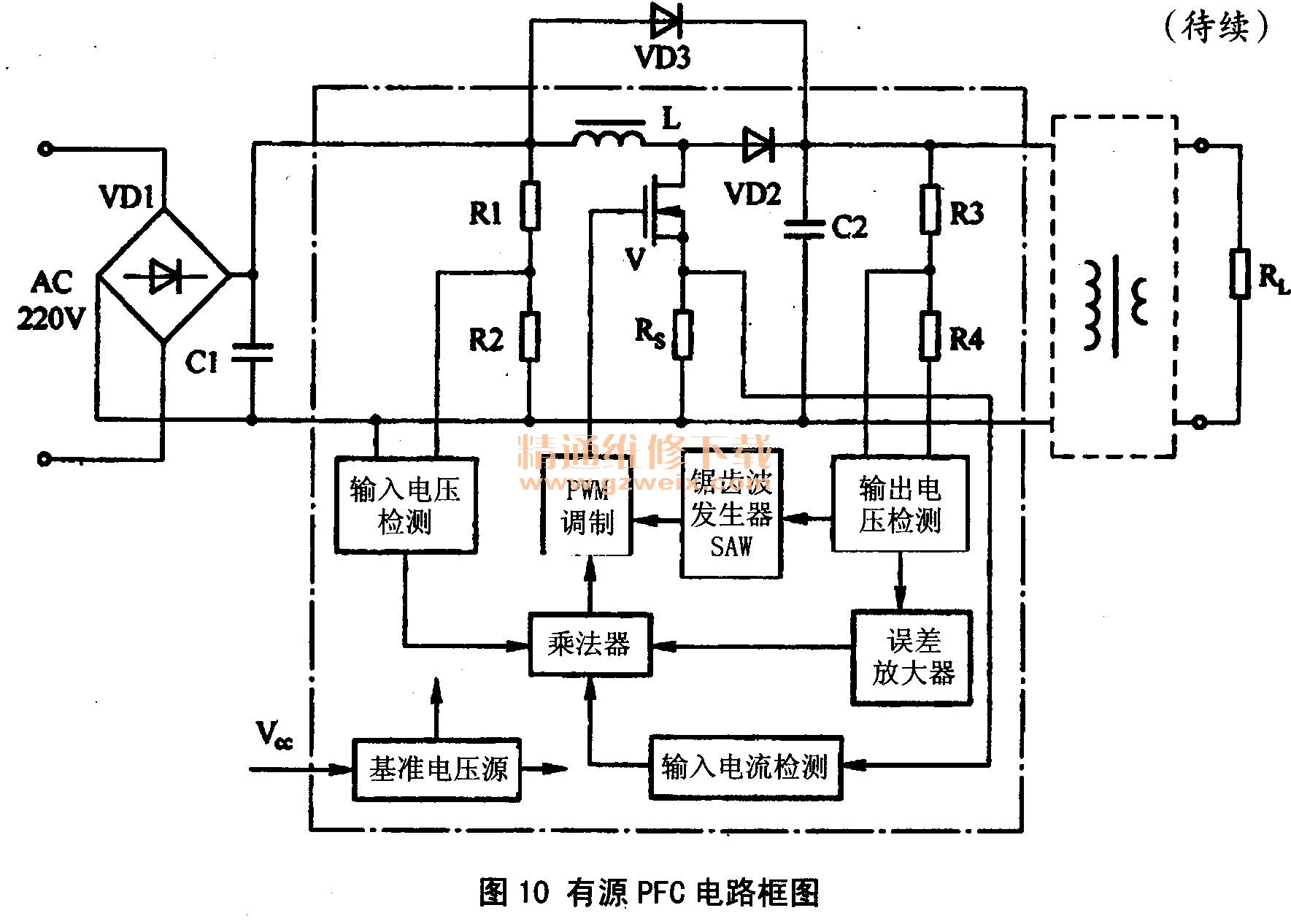

    有源PFC电路框图如图10所示。从图中可以看出，这是一个由储能电感L、场效应功率开关管V、二极管VD2构成的升压式DC-DC变换器。

    整流输入电压由Rl,R2分压后，经输入电压检测电路后，送到乘法器；场效应开关管的源极电流经输入电流检测后，也加到乘法器，输出电压由R3, R4分压后，送到输出电压检测电路，经与参考电压比较和误差放大后，也送到乘法器。

    ①在较大动态范围内，模拟乘法器的传输特性呈线性。当正弦波交流输入电压从零上升至峰值期时，乘法器将三路输入信号处理后，输出相应电平去控制PWM（脉冲宽度调制）比较器的门限值，然后与锯齿波比较，产生PWM调制信号，加到MOSFET场效应管V的栅极，调整场效应管漏、源极导通宽度和时间，使它同步跟踪电网输入电压的变化，让PFC电路的负载相对交流电网呈纯电阻特性，使流过一次回路感性电流峰值包络线紧跟正弦交流输入电压变化，获得与电网输入电压同频、同相的正弦波电流。
