车辆的电源模式主控模块对于别克英朗来说，就是车身控制模块（BCM）。发电机发电量由电流传感器、车身模块、发动机模块来配合管理，新车型多见这种电源管理模式。

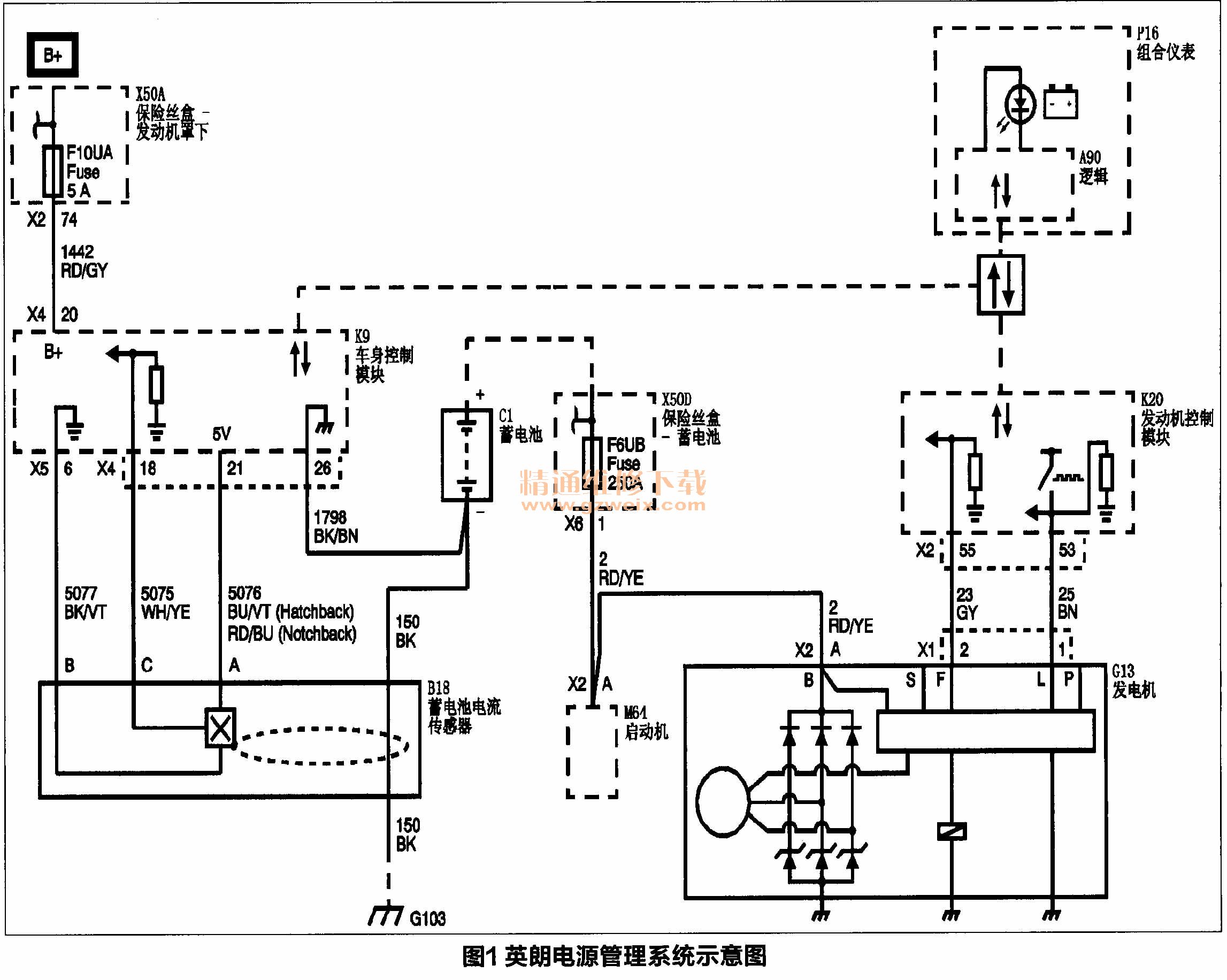

    电源管理系统用于监测和控制充电系统并发出诊断信息，提醒驾驶员蓄电池和发电机的可能故障。图1中的电源管理系统主要利用已有的车载电脑功能使发电机效率最大化并管理负载，改善蓄电池充电状态和寿命，使系统对燃油经济性的影响降到最小。电源管理系统主要执行3个功能：①监测蓄电池电压并估计蓄电池状态；②通过提高怠速转速和调节稳定电压采取校正动作；③进行诊断并提醒驾驶员。

    电源管理系统在点火开关置于ON或OFF位置时，估计蓄电池状态；在点火开关置于OFF位置时，测量开路电路的电压以确定蓄电池的充电状态。充电状态是蓄电池的酸浓度和内阻的函数。蓄电池停止工作数小时后，通过读取蓄电池开路电路的电压估计充电状态。

    充电状态可作为诊断工具告知顾客或经销商蓄电池的状态。点火开关置于ON位置时，基于调整的净安培小时数、蓄电池容量、初始充电状态和温度，利用算法持续估算充电状态；在运行时，蓄电池放电程度主要由与蓄电池一体化的蓄电池电流传感器通过获取净安培小时数而确定。
  此外，电源管理功能用于执行稳定电压控制，改善蓄电池充电状态、蓄电池寿命和燃油经济性。具体途径是运用关于蓄电池充电状态和温度的知识，将充电电压设置为不损害蓄电池寿命的最佳充电电压。
充电系统的原理说明与操作分为三个部分：第一部分说明充电系统的部件和它们集成的电源管理；第二部分说明充电系统的操作；第三部分说明仪表板组合仪表充电指示灯的操作、驾驶员信息中心信息和电压表操作。

一、充电系统部件
1．发电机是可维修的部件，如果诊断出发电机故障必须将它作为一个总成更换。发动机传动皮带驱动发电机，当转子旋转时，它将使定子绕组产生交流电（AC），交流电压通过一系列二极管整流，整流电压转换成直流电（DC）供车辆电气系统使用，以维持电气负载和蓄电池充电。
 电压调节器与发电机控制装置集成一体，控制着发电机的输出，是不可维修的。电压调节器控制供给转子的电流量。如果发电机磁场控制电路出现故障，则发电机默认输出电压为13.8V。
2．车身控制模块是一个GMLAN装置，它与发动机控制模块（ECM）和仪表板组合仪表通信进行电源管理操作。车身控制模块确定发电机输出并发送信息到发动机控制模块，以控制发电机接通信号电路。它监测来自发动机控制模块的发电机磁场占空比信号电路信息以控制发电机；监测蓄电池电流传感器、蓄电池正极电压电路并估计蓄电池温度以确定蓄电池充电状态，车身控制模块进行怠速提高。
3.蓄电池电流传感器是一个可维修的部件，它在蓄电池处与蓄电池负极电缆连接。蓄电池电流传感器是一个三线式霍尔效应电流传感器。蓄电池电流传感器监测蓄电池电流，直接输入到车身控制模块中。它产生一个128Hz、占空比为0～100％的5V脉冲宽度调制（PWM）信号。正常的占空比在5％～95％之间。0～5％和95％～100％之间的占空比用于诊断。

    4．发动机控制模块将发电机接通信号发送至发电机以打开调节器。发电机电压调压器通过控制转子的电流从而控制输出电压。转子电流与调节器供给的电脉冲宽度成正比。发动机启动后，调节器通过内部导线检测定子上的交流电压从而感测发电机的转动，一旦发动机运转，调节器通过控制脉冲宽度来改变励磁电流。这就能调节发电机输出电压，使蓄电池正常充电以及电气系统正常运行。发电机磁场占空比端子内部连接到电压调节器，外部连接到发动机控制模块。电压调节器检测到充电系统故障时，将搭铁该电路以发送存在故障的发动机控制模块信号，发动机控制模块监测发电机磁场占空比信号电路并接收基于车身控制模块信息而作出的控制指令。

    5．充电系统出现故障时，仪表板组合仪表会提醒用户。有两种提醒方式，充电指示灯和驾驶员信息中心显示“SERVICEBATTERY CHARGING SYSTEM（维修蓄电池充电系统）”（如装备）。
