奥迪01J型无级变速器（CVT）自从2002年在国内使用以来，至今已有10年，无论从链传动的结构控制原理还是到机电液一体化控制模式，从安全到环保再到舒适性控制程度无不让人赞美，但是消费者在使用过程中还是会有一些问题出现。不过在汽车后市场的维修中，维修人员通过多年努力学习已经摸清一些故障特性，因此大部分故障还是能够容易解决的。在多年的培训及维修中，我们发现对这款变速器的设计原理知识掌握得还不够。．因此，如果想了解这款变速器更多技术上的设计机理，我们就不能停留在对该变速器表面上的认知，还必须更深入地去研究学习，这样面对故障问题时才能够分析出故障产生的根源。

    在奥迪01J型变速器中离合器的控制、链传动变速控制及链条夹紧力控制等三大控制功能尤为重要，特别是离合器控制，从原地的入挡接合到起步扭矩控制，再到换挡区域的调节控制，最终到制动停车控制，无不体现出对离合器控制的更高要求。因为在整个控制过程当中，所涉及的内容有电子液压控制、安全切断、舒适控制、扭矩传递变化控制、微量打滑控制、温度控制、匹配自适应控制等。在整个闭环控制过程中，汽车生产商主要从设计角度考虑  “安全、环保、舒适”性操控管理。因此，我们从离合器阀门开始进一步学习其结构设计原理方面的知识（其实我们最关心的是该阀门在没有弹簧的情况下如何进行精密控制好每一处位置）。

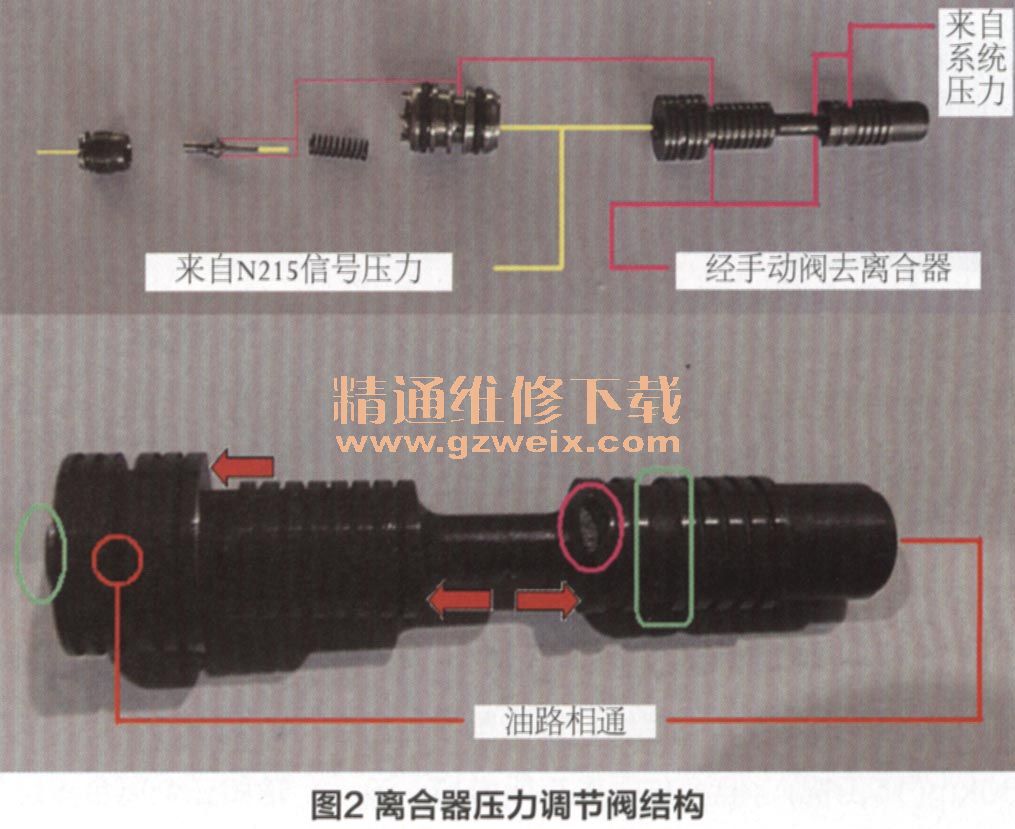

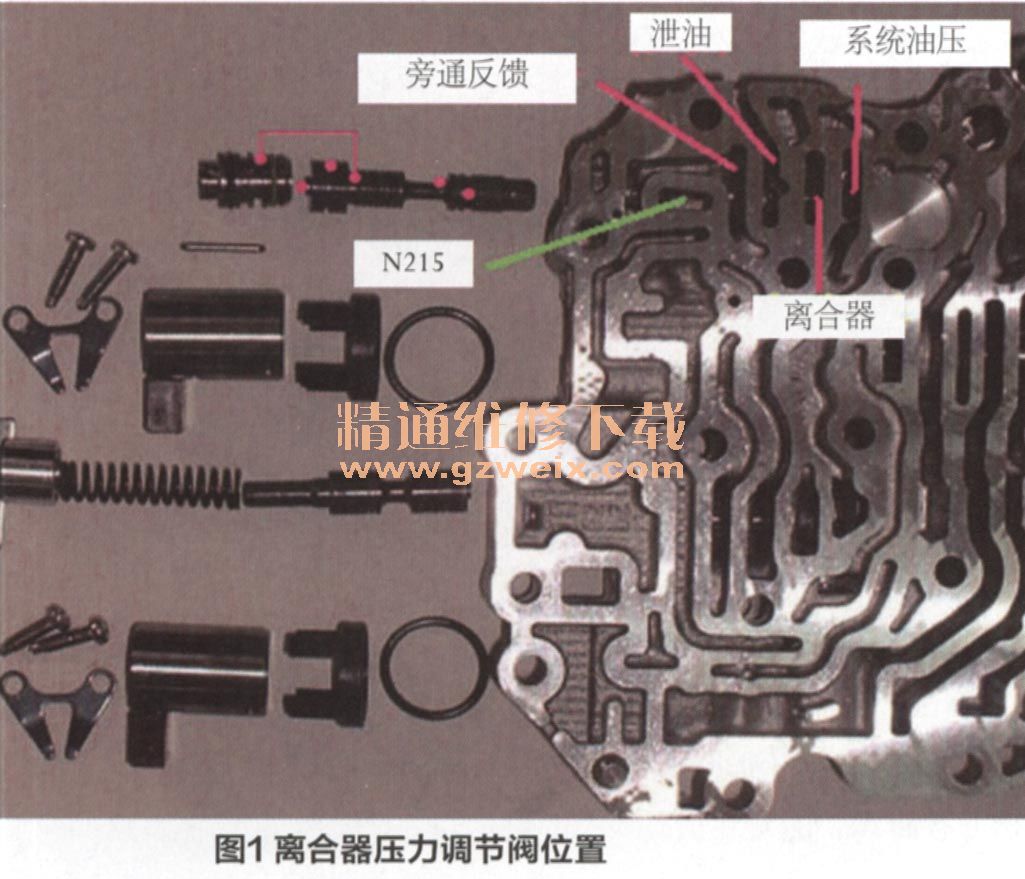

    该阀门在阀体中所处的位置如图1所示，阀体的实际结构如图2所示。离合器压力调节阀又叫KSV阀，位于主阀体最外侧，紧挨着离合器压力调节电磁阀N215（由电脑按照正向控制策略以电流形式来驱动），也是整个阀体中除手动阀之外唯一一个没有弹簧的阀门。从该阀门结构上看，它属于一个三通两路调节阀，有系统的供油油路、离合器的工作油路即阀门的输出油路（其中在输出油路中还有旁通反馈油路）及离合器的释放油路即泄油油路。在该阀门上加工了多个润滑油槽以减少磨损保证其使用寿命，同时在阀门的外侧还有一个阀，暂时称它为平衡油压稳定协调阀，由阀、针阀、回位弹簧及调整螺丝组成。我们通过这两个阀门的实物图来认识几处关键部位的作用。

    KSV阀一共可分四段，左侧是直径尺寸最大的一端，该端面受电脑通过驱动N215电磁阀后产生的信号油压控制，最右侧是直径尺寸最小的一端，这一端本应该使用一个弹簧，中间两段尺寸是一样的。但是在最中间输出油路的右侧端面上设计有两个凹槽（图2中粉色圆圈处），这样的设计是当压强相等而两端端面的面积不等时，作用到两端端面上的力不相等（相当于使用了一个弹簧），因此左侧端面因无凹槽而受到向左侧的力就相对大一些；当N215未驱动该阀门时输出油路与泄油油路相通，离合器不能工作，此时输入油路直接作用在该阀门右侧中段的宽槽处（图2绿色方框标注处），一旦阀门在N215的驱动下向右侧移动，输入油路与输出油路接通而泄油油路被关闭，而在输出油路中又设计了一条旁通油路，该油路又经该阀门左侧（图2红色箭头标注处）去了平衡油压稳定协调阀，在旁通油路中又给该阀门一个向左侧的力，该力与N215电磁阀输出的信号压力相抗衡并使阀门在动作中得到一个精准的位置。该阀门左侧直径最大的一段中间处有一个油孔，它与阀门最右端中心形成一个串通油路，当阀门达到最右侧时离合器工作油路（阀门的输出油路）借助旁通油路通过该阀孔缓慢泄掉，具体的工作原理我们会通过每一个油路图详细分析。

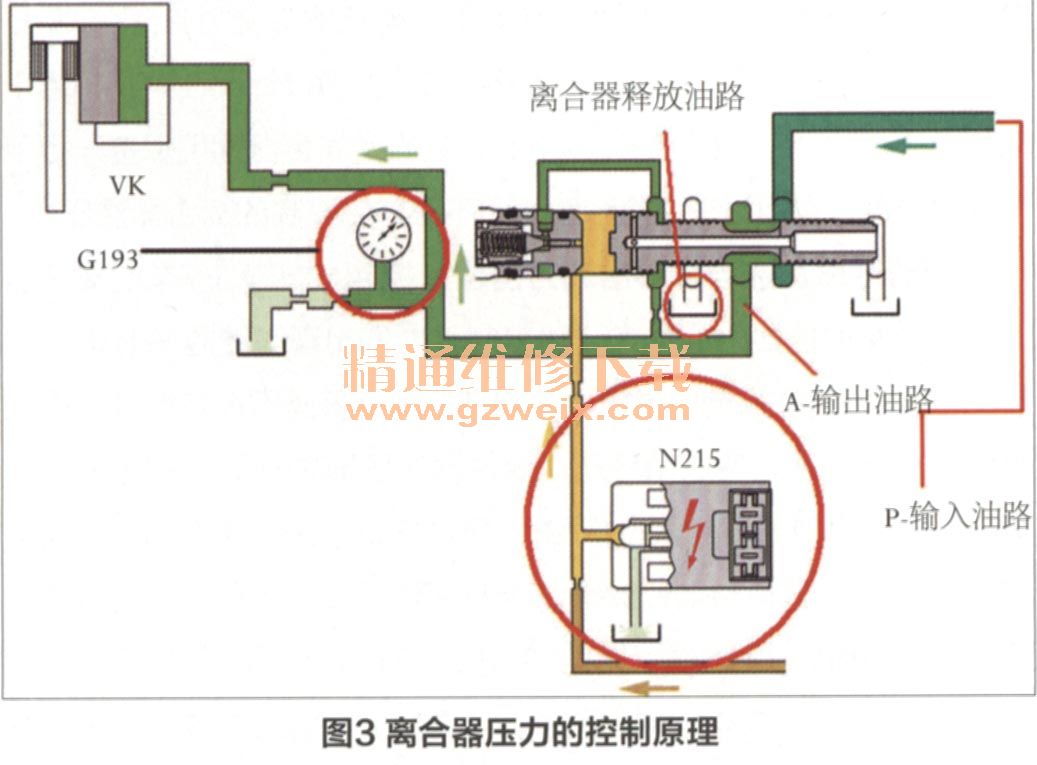

    在离合器控制原理中，奥迪01J无级变速器中的离合器相当于取代了自动变速器的液力变扭器，因此离合器就担负着发动机的动力传递与动力切断两大功能，同时为了体现变速器工作中的安全性、控制舒适性等，在原地挂挡、车辆的起步、制动停车、故障保护模式下等离合器必须实现最精准的控制。为了达到这一目标离合器必须实现闭环控制功能，同时也要实现自身的自适应功能以及安全阀的协助功能等。如图3所示，我们不难看出：电脑通过对参与离合器压力调节的所有信息（来自发动机ECU的发动机转速信息、发动机扭矩信息及加速踏板位置信息，变速器TCM中的油温信息和主动链轮轴的转速信息，同时还有来自ABS控制模块的制动力信息。）计算出离合器的控制压力后再对N215电磁阀发出相应的指控电流，即电脑根据各信息确定出离合器需要规定压力的N215的控制电流，对应的电磁阀控制电流会产生对应的离合器控制压力，这是电磁阀信号油压驱动阀门移动后的结果。而离合器阀门输出的真实压力又被离合器压力传感器G193实时监控，并把所得到真实压力信息如实地反馈给电脑，电脑在不断地对电磁阀的控制电流进行修正，最终使离合器压力调节得到更精准的控制。

    电脑根据N215电流与G193真实压力信息的反馈，同时通过离合器自身的滑移量（离合器状态）不断地进行比较和评估，最终实现离合器的闭环控制功能。由于离合器阀门的结构原因和电磁阀供油压力的恒定性，阀门本身就无需使用弹簧来控制其最佳位置了。但是在实际维修中难免会出现阀门的磨损、电磁阀性能的变化、系统油压的变化以及阀门卡滞等现象，电脑在各方面的控制功能中又是如何来应对这些变化？接下来我们从离合器未工作到完全工作，从故障状态到备用程序的激活等进行详细地学习和认识。

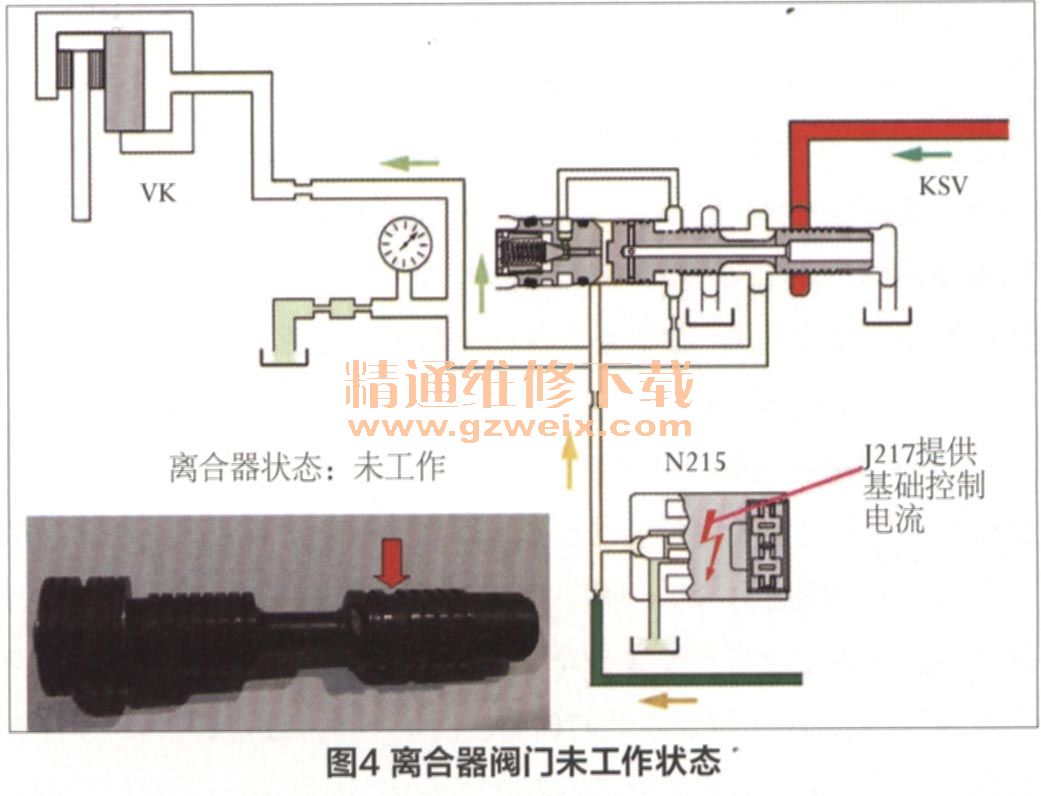

      当离合器未工作时，电脑理论上并未给N215电磁阀提供控制电流（但实际输出一个很小的控制电流，得到一个最基本的离合器预备油压），由于N215是一个正比例控制的高频率电磁阀，无电流状态下无信号油压输出，因此离合器阀门即保持在上一次离合器工作循环后的原始位置（图4），此时系统油压的输入油路被该阀门关闭，而输出油路与泄油油路接通，G193无压力信息反馈此时离合器处于分离状态发动机动力流被切断（必要时安全阀会协助）。

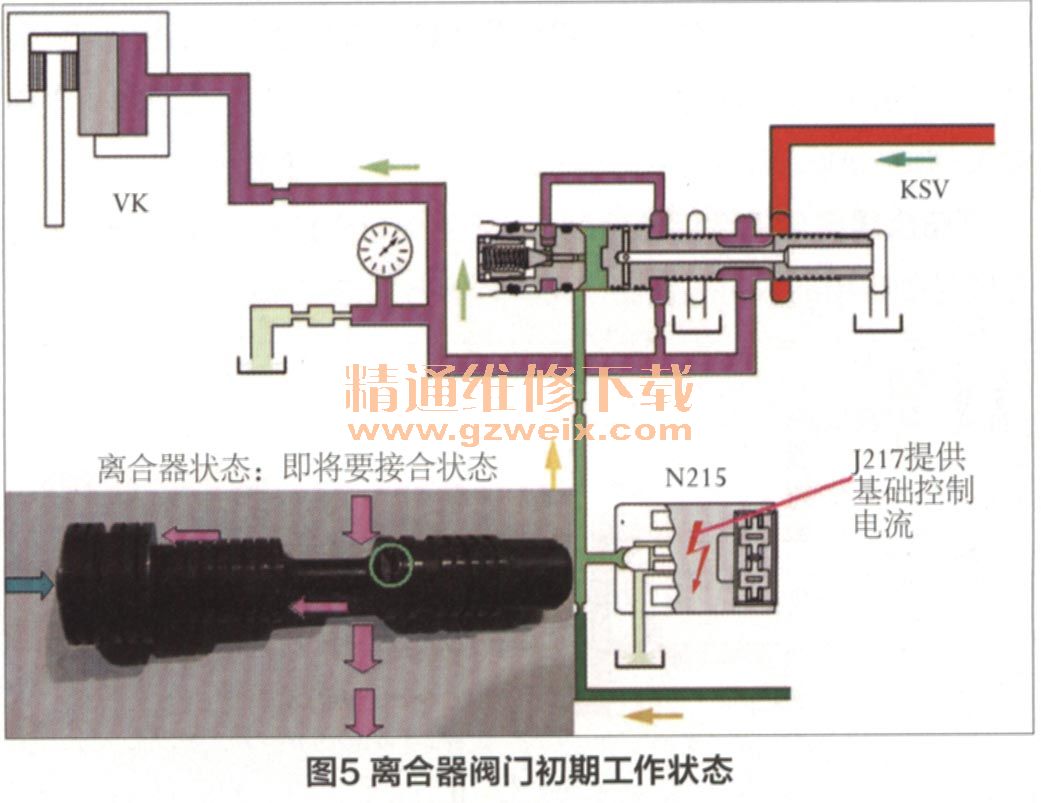

    启动发动机，踩住制动踏板挂入动力挡位（D挡或R挡）后，电脑驱动N215电磁阀实现出一个信号油压，为了使挂挡瞬间自动离合器功能的实现，不让离合器直接形成钢性连接而使发动机熄火，此时电脑在根据制动力信息及其他信息设定出当前的N215电磁阀电流（该电流是变化的），电磁阀输出信号油压后使离合器阀门开始右移（图5），这样离合器阀门的输入油路便与其输出油路接通，此时离合器轻微地接合后立即又断开，并把原来的基础预备油压保持在离合器油路及离合器活塞室内（通过挂挡，感觉明显），这个基础油压正是离合器活塞即将动作的临界点，它会随着制动力的减小而逐渐增大最终形成离合器的起步扭矩。因此在这一阶段离合器阀门移动位置并不大，离合器形成的压力也不高。通过阀门左侧的N215的信号油压与离合器阀门输出的油压相平衡，来决定离合器阀门的确切位置。

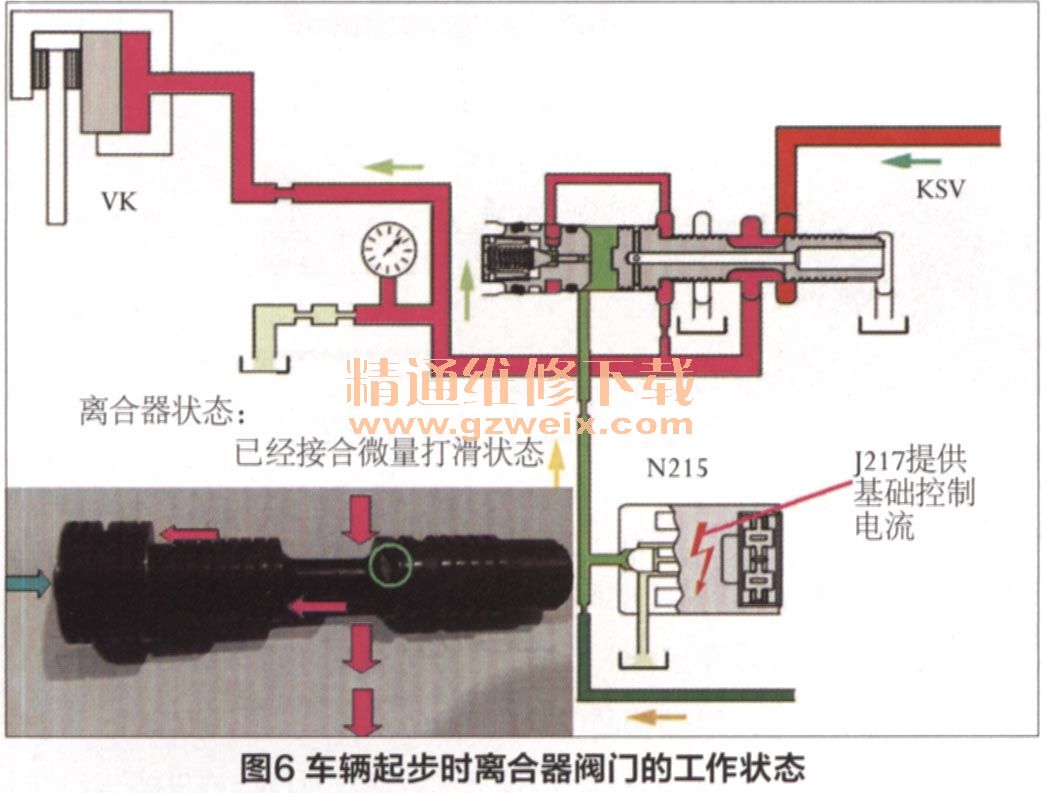

    起步扭矩控制：随着驻车制动力的逐渐减小及加速踏板位置的变化，电脑对N215电磁阀的控制电流逐步上升，其输出的信号油压也逐步上升，离合器阀门在原有基础位置上又向右移动了一定的位置（图6），离合器油压随之迅速上升继而接合形成离合器起步扭矩，车辆缓慢移动。此时的起步过程离合器并没有百分之百完全接合，而是通过滑动起步出现的，即离合器存在微量打滑过程，只不过这个过程极其短暂，加速起步后滑转就会消失，从而完成车辆的起步控制。
