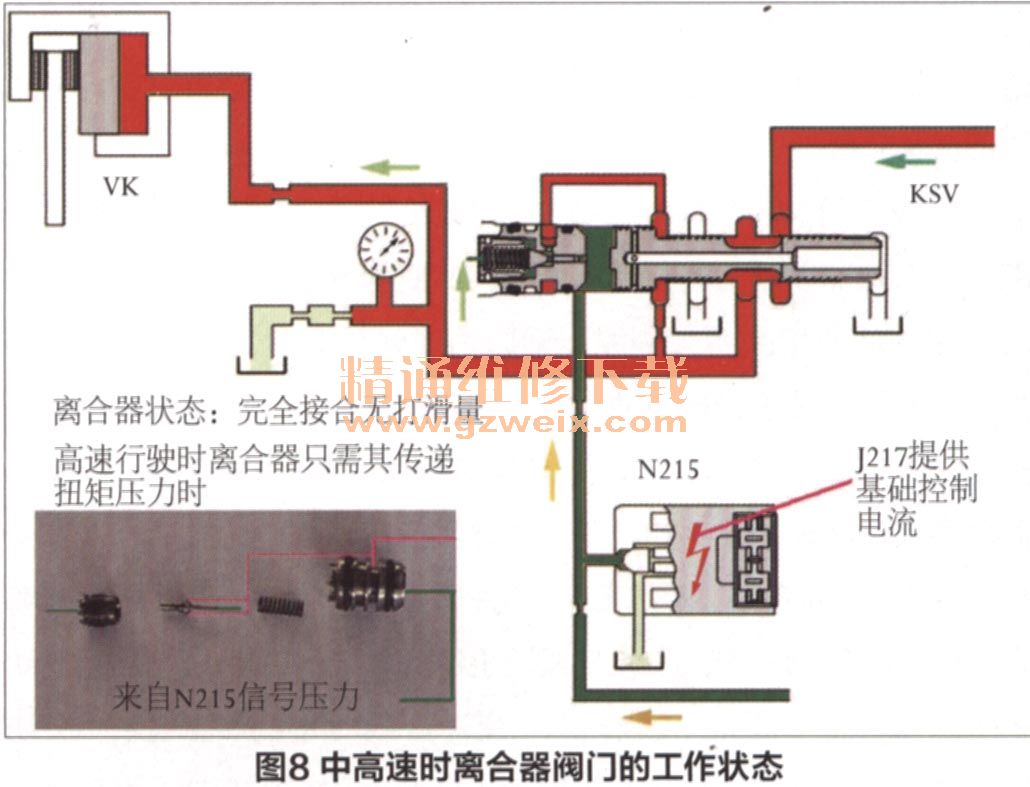

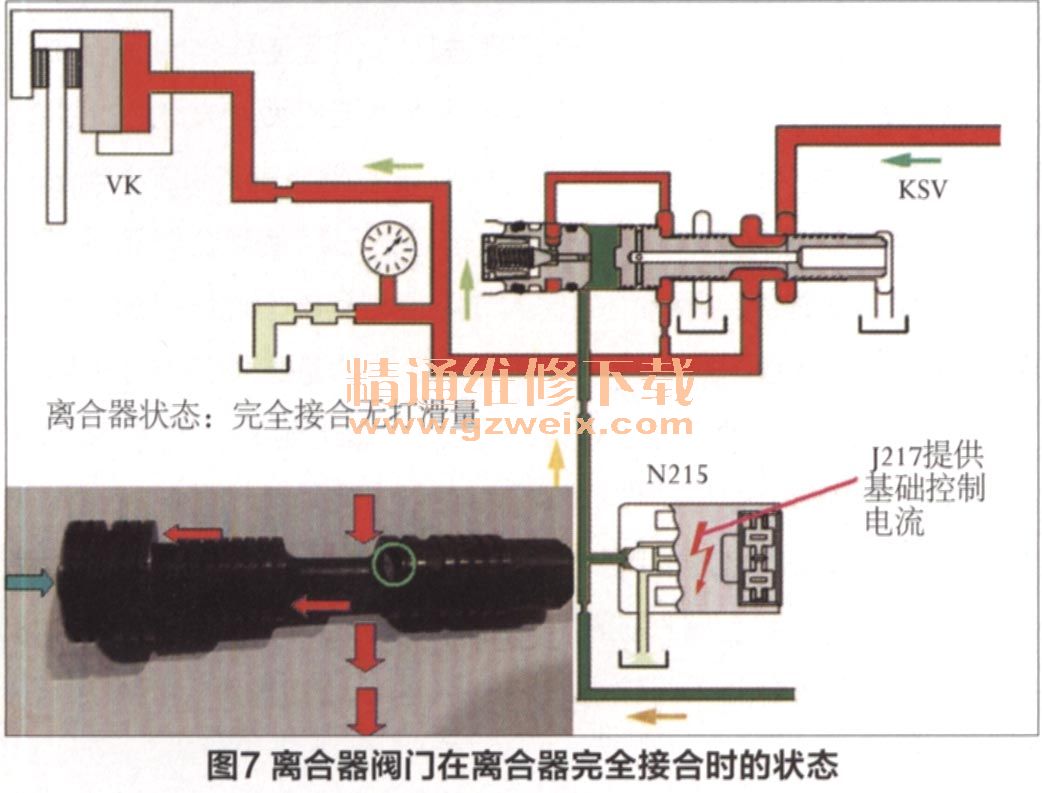

离合器完全接合后的控制:车辆完成起步控制及加速过程后,车辆行驶在中高速时离合器虽无滑转接合(图8),但是离合器压力也会随着加速踏板的动作而产生变化。在这里我们考虑的并不是离合器会不会打滑,而是完全接合后的多余压力的控制,即当离合器不需要过高油压时的控制状态是如何实现的。此时平衡油压稳定协调阀起到了这方面的作用,离合器压力升高后其旁通油路的油压也随之升高,而旁通油路恰恰作用到平衡油压稳定协调阀内的针阀上,同时针阀右侧也有N215电磁阀的控制压力,当旁通油路的压力及电磁阀输出压力达到一定程度时(大于针阀左侧弹簧力)针阀向左移动,此时会把N215电磁阀的一部分控制压力通过针阀泄掉,相当于电脑降低了N215电磁阀的控制电流,从而使离合器阀门保持一定范围内的位置,也相当于使离合器阀门不必产生过高的离合器油压。

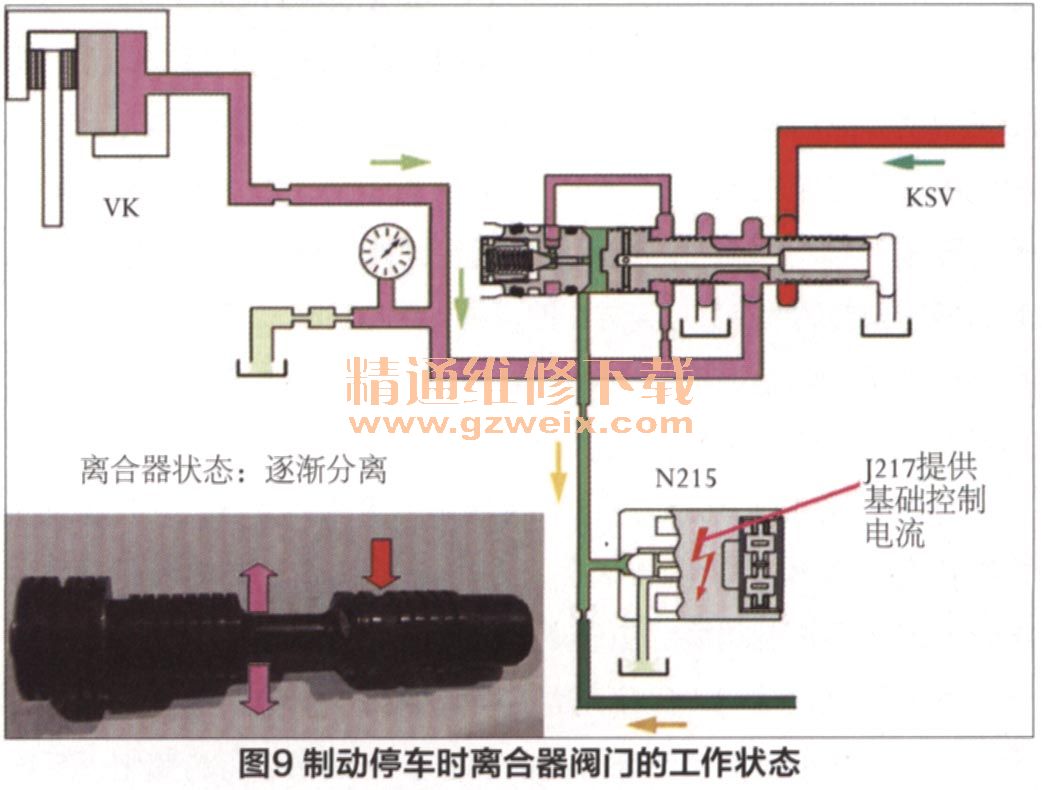

制动停车及选档杆移出动力挡位置控制:当制动停车时离合器又恢复到原地挂挡时的状态,随着制动力的出现车速越来越低,此时N215电磁阀的控制电流也随之降低。离合器阀门在其自身结构控制原理基础上开始往左侧移动,离合器油压随之降低,并最终达到虽不接合但也即将接合状态(图9),同时N88电磁阀被激活并使安全阀会协助配合(将离合器KSV阀门至HS手动阀间的油路切断)。选挡杆移出动力挡后,电脑并没有彻底切断N215电磁阀的控制电流,而是仍然保持一个基础电流,此时该电流很小,因此电磁阀输出的信号油压也低,离合器阀门移动的位置量也不大,因此离合器并没有接合而是处于完全打滑状态。

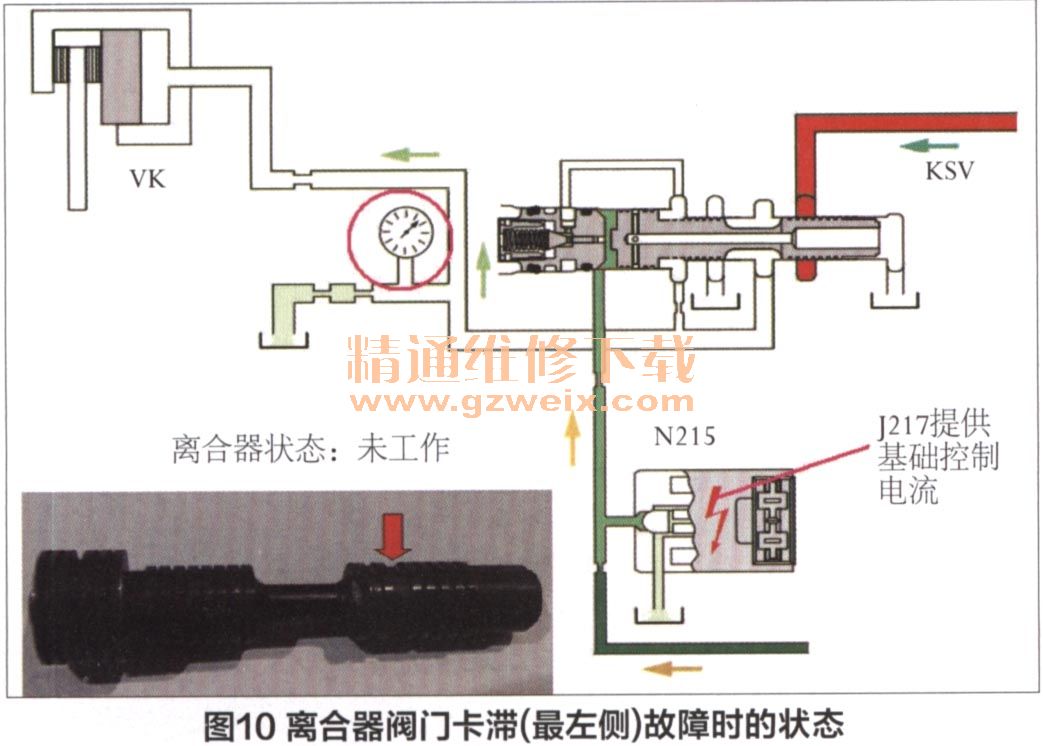

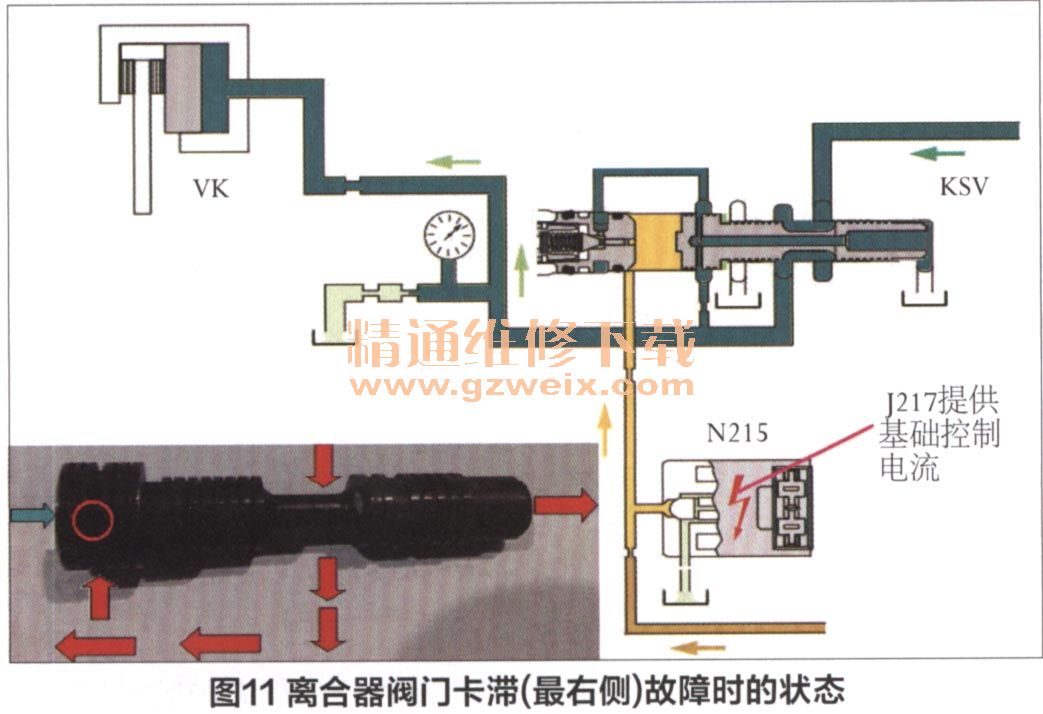

故障状态时的监控:当变速器CVTF润滑油品质较差时,加上离合器阀门本身没有弹簧的约束,因此难免在正常工作当中也会出现卡滞现象。如果阀门出现卡滞现象,大多情况下容易卡滞在两个极端位置,即最左侧或最右侧。我们通过图10和图11来说明这两个位置的监控。
当离合器阀门卡滞在最左侧时,离合器阀门的输入油路(系统油压)是处于关闭状态的,同时阀门的输出油路与泄油油路接通。当电脑驱动N215电磁阀时,却不能通过离合器压力传感器G193得到实际的离合器反馈油压,电脑通过其闭环控制功能再次加大N215电磁阀的控制电流,仍不能从G193获得该控制电流下的油压,同时离合器本身又是一个较大滑转量(严重打滑),此时电脑便设置出18149-离合器压力匹配达到极限。故障码的设置条件是由电流与油压(N215禾口G193、G194)来决定上限点和下限点(高电流和低电流)的范围(电脑内部程序)。由于离合器无法接合,因此无法传递动力,最终车辆将不能行驶。
当离合器阀门卡滞在最右侧时,阀门的输入油路直接与其输出油路接通,而泄油油路则是关闭状态,此时由于油压高可能会导致挂挡杆移动至动力挡,离合器瞬间完全接合而使发动机熄火,有时即便不会立即熄火,发动机转速也会随之波动较大,车辆则会连续出现冲击的现象,为什么有时候不会导致发动机熄火?原因是当阀门达到最右侧时,旁通油路与阀门中心的泄油油路(空心阀)接通,这种设计是为了安全而尽可能不让发动机熄火。此时电脑为N215提供的控制电流不大,而G193压力传感器却给电脑提供了一个高油压反馈信息,N215电流与G913压力信息明显不匹配,因此电脑初期也有一个修正过程,即通过降低N215电磁阀的控制电流,如果G193的反馈仍是高油压,那么电脑也会设置18149故障码,有时还有可能设置出G193信号油压过高的故障码,因此有时挂挡车辆也不能行驶(安全保护功能的作用)。离合器阀门无论是卡滞在最左侧还是最右侧,其实问题均出现在G193压力传感器的前端,电脑是通过N215电流与G193真实压力进行比较及离合器实际滑移量的计算,最终实施离合器阀门位置的监控功能。
安全切断功能控制:当离合器阀门出现故障后的安全保护,卡滞也好磨损也罢,变速器控制模块总是适时对离合器阀门位置进行精确监控的,先有离合器控制有关的信息,再有N215电磁阀的控制电流,然后才有离合器的真实压力(G193),由于N215电磁阀的输入压力是恒定的(大概约400-500kPa),那么电脑就很容易确定N215电磁阀电流与其输出信号油压的比例关系了,因此电脑通过这种计算,当计算到N215电磁阀的信号输出压力超过400kPa时,离合器就会得到一个更高的系统油压。此时处于安全考虑,电脑便启动安全切断功能(图12)。电脑在执行这一功能时是通过另外一个电磁阀N88来实现的,当电脑为N88提供一个控制电流后该电磁阀输出的信号油压迫使安全阀(SIV)动作,动作后便切断了来自离合器阀门到手动阀间的离合器油压,此时挂挡杆挂任何动力挡车辆均不能行驶。
小结
一个小小的阀门在结构与控制方面存在这样高深的技术,如果在实际维修中大家能够了解每一个小部件的设计原理,那么故障诊断与维修似乎就变得简单了。因此,学无止境,要学习的东西还有很多。
