车辆制动盘、制动摩擦片及轮毂轴承的更换
来源:本站整理  作者:佚名  2013-10-24 14:25:14

    安装轮毂轴承
    (1)对比新旧轮毂轴承,确认其规格一致(图9)。

    (2)安装驻车制动机构(图10)。

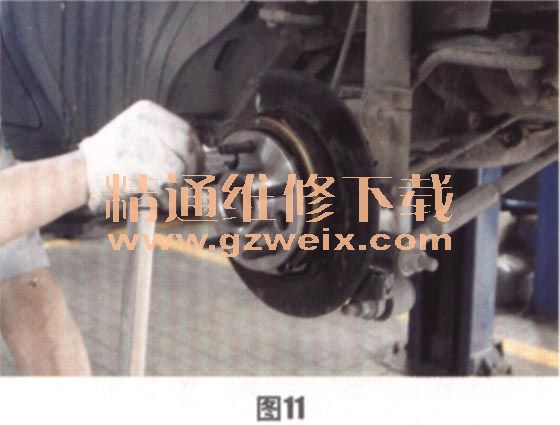

    (3)安装轮毂轴承及驻车制动机构总成,安装力矩为75 N-m(图11),插好轮速传感器的插接器。

    (4)调整驻车制动片与制动鼓之间的间隙(图12)。

    安装制动盘和制动摩擦片
    (1)对比新旧制动盘,确认其规格一致,清洁后将其安装在轮毂轴承上(图13)。

    (2)将制动卡钳托架安装到轴承座上,安装力矩为125 N-m(图14)。

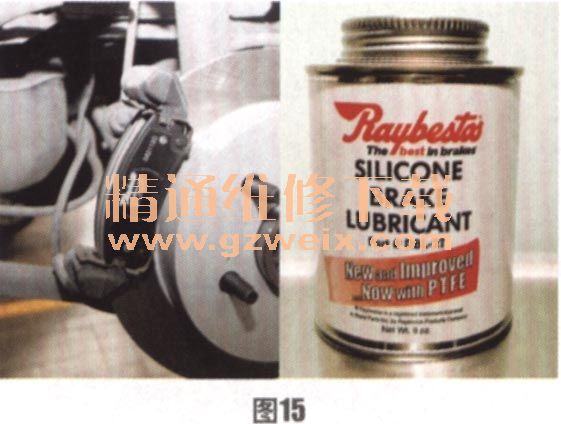

    (3)对比新旧制动摩擦片,确认规格一致,并在摩擦片背面及两侧与卡钳接触的区域涂抹消音膏,然后将新摩擦片安装在托架上(图15)。

    (4)将制动卡钳安装到托架上,安装力矩为44 N-m(图16)。

    特别注意事项
    (1)维修前,为避免制动储液罐中的油液溢出,可酌情抽出部分制动液,维修完成后再补充,使其处于上、下限之间。
    (2)拆下制动卡钳后,应使用挂钩悬挂于车体上,防止制动管路受力损坏。
    (3)安装前,应先清洁制动盘、轮毂轴承以及轴承座之间的接触面,并在卡钳螺栓上涂抹润滑脂。
    (4)安装新的制动摩擦片及制动盘前,应先清洁这些零部件的表面,去除防腐蚀保护涂层,以免影响制动效果。
    (5)调整驻车制动机构时,应保证在不使用驻车制动时,制动盘能自如转动,使用驻车制动后,制动盘能可靠地固定住。
    (6)全部维修操作完成后,应反复踩踏制动踏板,确认有可靠的制动效果之后才能起动发动机、移动车辆。
    (7)维修结束后的试车过程中,应在低速条件下以中等力度进行多次制动,以使新更换的制动摩擦片和制动盘取得良好的配合效果。
    (8)该车型的轮速传感器集成在轮毂轴承中,更换轮毂轴承后应使用故障诊断仪读取相关数据,确认轮速传感器正常工作。
