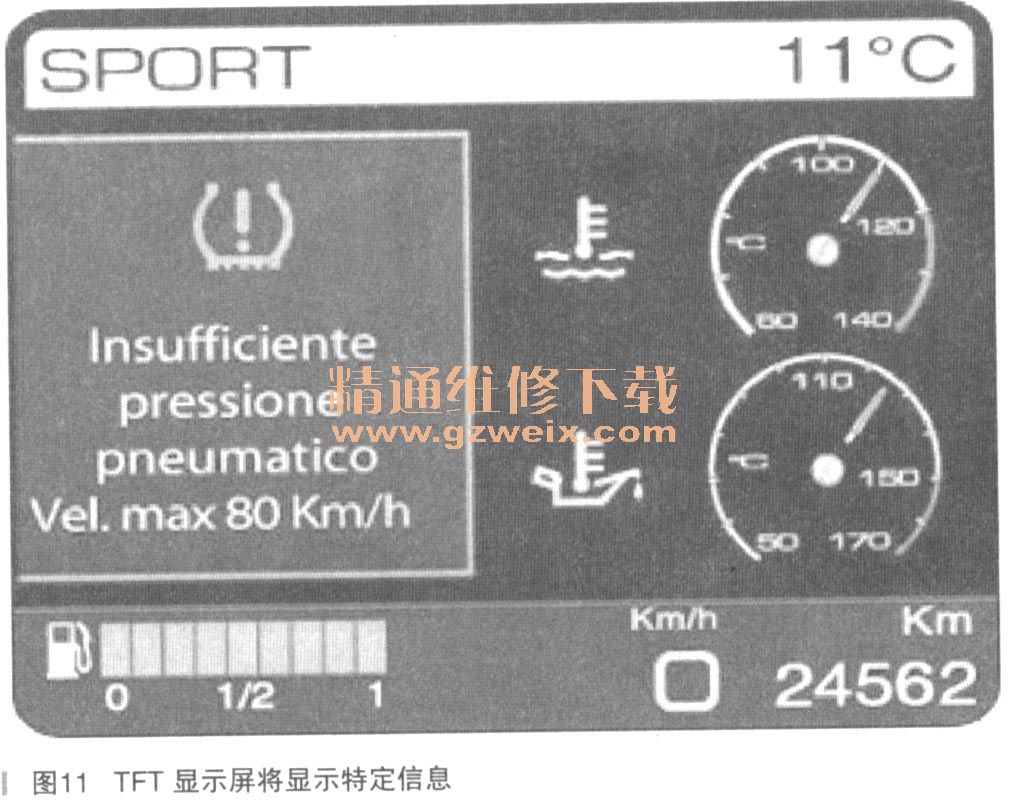

如果仪表接收到来自电子控制单元的信号,指示一个或多个RUNFLAT漏气保用)轮胎的压力低于警告阂值,则此时TFT显示屏将显示特定信息“Low tyre pressure”(轮胎压力低)以及信息“Max speed80Km/h”(最高车速80km/h),并显示车辆符号和指示各轮胎压力(如图12 )。
在“punctured tyre”(轮胎刺破)状态,如果车辆速度超过80km/h(50mph),系统将警告驾驶员并显示特定屏幕。
仪表板还可计算(但不显示)以千米(或英里)表示的剩余里程,并在50 km(31 mile)之后重复发出警告。
如果另一个轮胎被刺破,仪表计算(但不显示)最新的剩余里程千米(英里)数,这与上次刺破后已行驶的里程数有关。
在屏幕的显示周期完成之后,屏幕消失,但是相关的指示灯保持连续亮起。
在优先权为0的故障(标准型轮胎刺破)或优先权为1/ 2的故障(“RUN FLAT"(漏气保用)轮胎刺破,未超过速度极限并且轮胎仍然处于可用状况)的显示过程中,按下“退出”功能键取消屏幕,让相关的警告灯继续亮起。
TYRES(轮胎)屏幕:驾驶员可使用左侧TFT显示屏上的控制器随时调用屏幕,以识别被刺破的轮胎(如图13、图14所示)。当系统不能识别是哪个车轮产生故障信号时,由于TYRES(轮胎)屏幕不能显示相关的数值,所以驾驶员不能调用屏幕。

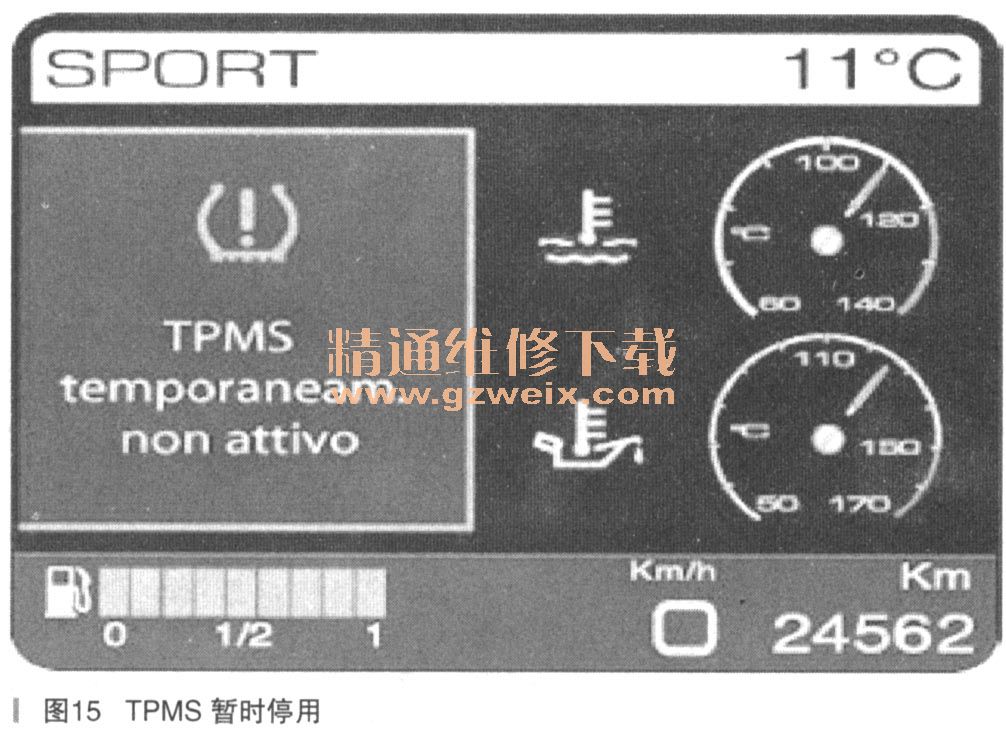

当以与传感器相同的频率范围传输的RF源导致天线接收干扰时,或当传感器过热时,或在校准过程中,或如果ECU没有识别传感器标识符,TFT显示屏显示特定信息“TPMStemporarily inactive” (TPMS暂时停用)(如图15所示)。
同时,特定指示灯开始闪烁并继续闪烁最多90s(由NTP决定),之后指示灯保持连续亮起,直到恢复正常工况。
随后(或如果在显示循环过程中按下“退出”功能键),屏幕消失,但是警告灯保持亮起。驾驶员不能调用TYRES(轮胎)屏幕。

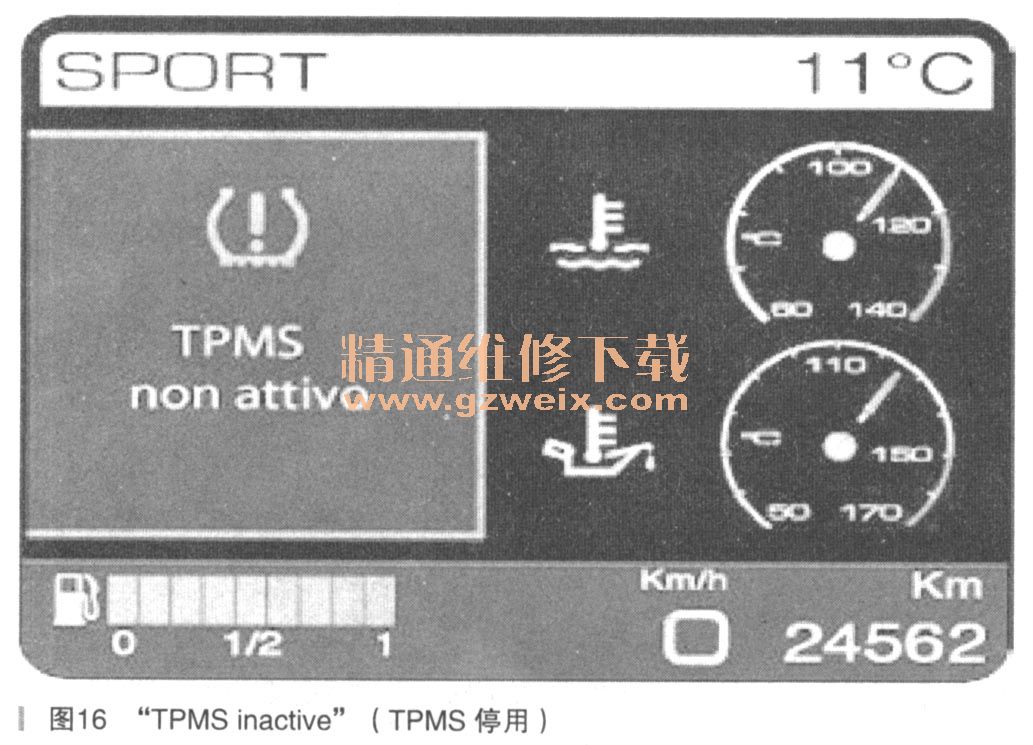

当通过诊断测试仪停用系统时,TFT显示屏显示特定信息“TPMSinactive”( TPMS停用X如图16所示)。
同时,特定指示灯开始闪烁并继续闪烁最多90S(由NTP决定),之后指示灯保持连续亮起,直到恢复正常工况。
随后(或如果在显示循环过程中按下“退出”功能键),屏幕消失,但是警告灯保持亮起。
驾驶员不能调用TYRES(轮胎)屏幕。
3.轮胎压力传感器

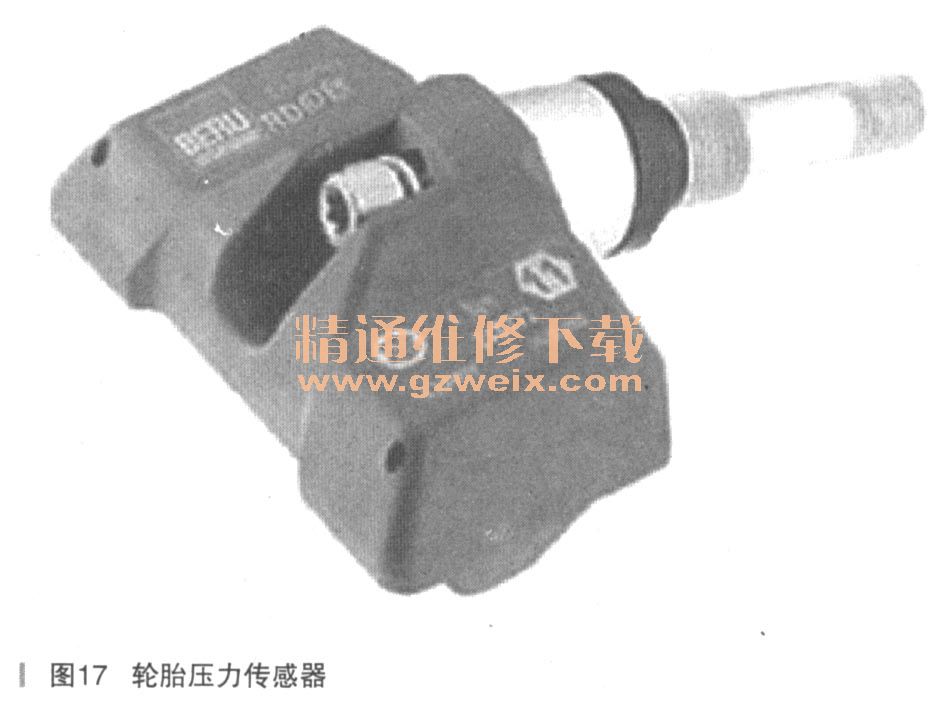

传感器安装到轮惘上并通过充气阀固定,如图17所示。必须将传感器正确地固定至阀,以使系统工作。
从轮辆拆卸TPMS传感器及阀后,一定要用新部件更换。
即使其中只有一个部件损坏,也必须更换整个传感器一阀组件。
在从轮惘上分离轮胎时,一定要非常小心,否则会对传感器造成不可挽回的损坏。
重新安装轮胎压力传感器:
当更换轮胎压力传感器时,使用法拉利专用测试仪执行ECU的新传感器获取编程步骤。
在启用一批新的传感器时,一定要用完先前打开的那批传感器的所有部件,因为传感器安装的电池寿命有限。
一旦传感器已经启用,内部蓄电池的寿命大约为10年。
从轮辆拆卸TPMS传感器及阀后,一定要用新部件更换。
刺破修补气溶胶中包含的密封胶液体可能损坏传感器。如果用刺破修理气溶胶修理了轮胎,一定要更换传感器。
