宝马柴油发动机燃油混合气制备装置结构原理（二）

来源：汽车维修技师作者：佚名 2014-03-21 08:14:14

    2.4缸柴油发动机N47D20U0
    低额定功率发动机使用电磁阀喷射器、共轨系统2和CP4，如图5所示。

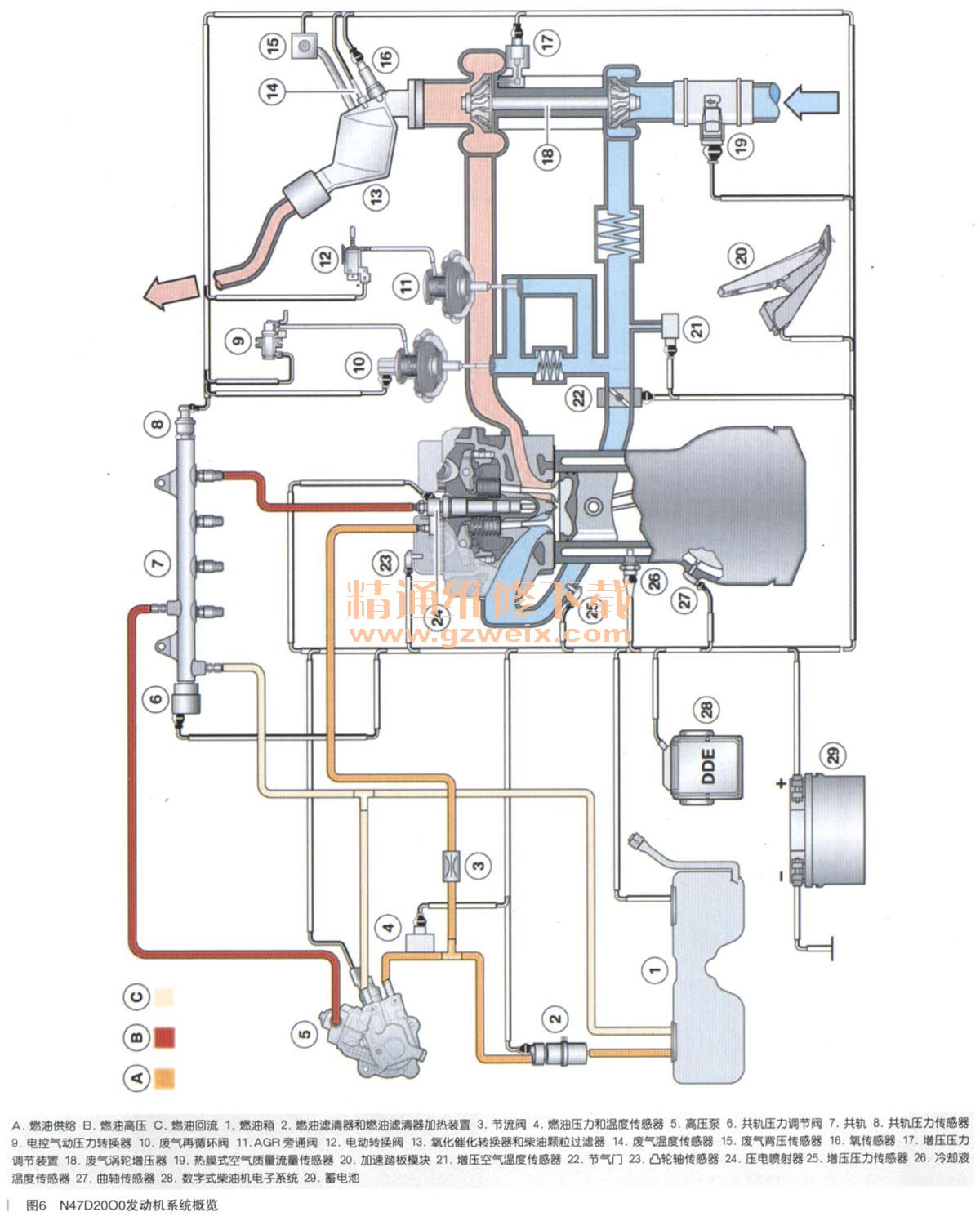

    3.4缸柴油发。动机N47D20O0
    高额定功率发动机使用压电喷射器、共轨系统3、CP4和AGR旁通阀，如图6所示。

    4.4缸柴油发动机N47D20T0
    最高额定功率发动机使用压电喷射器、共轨系统3、CP4和AGR旁通阀，如图7所示。

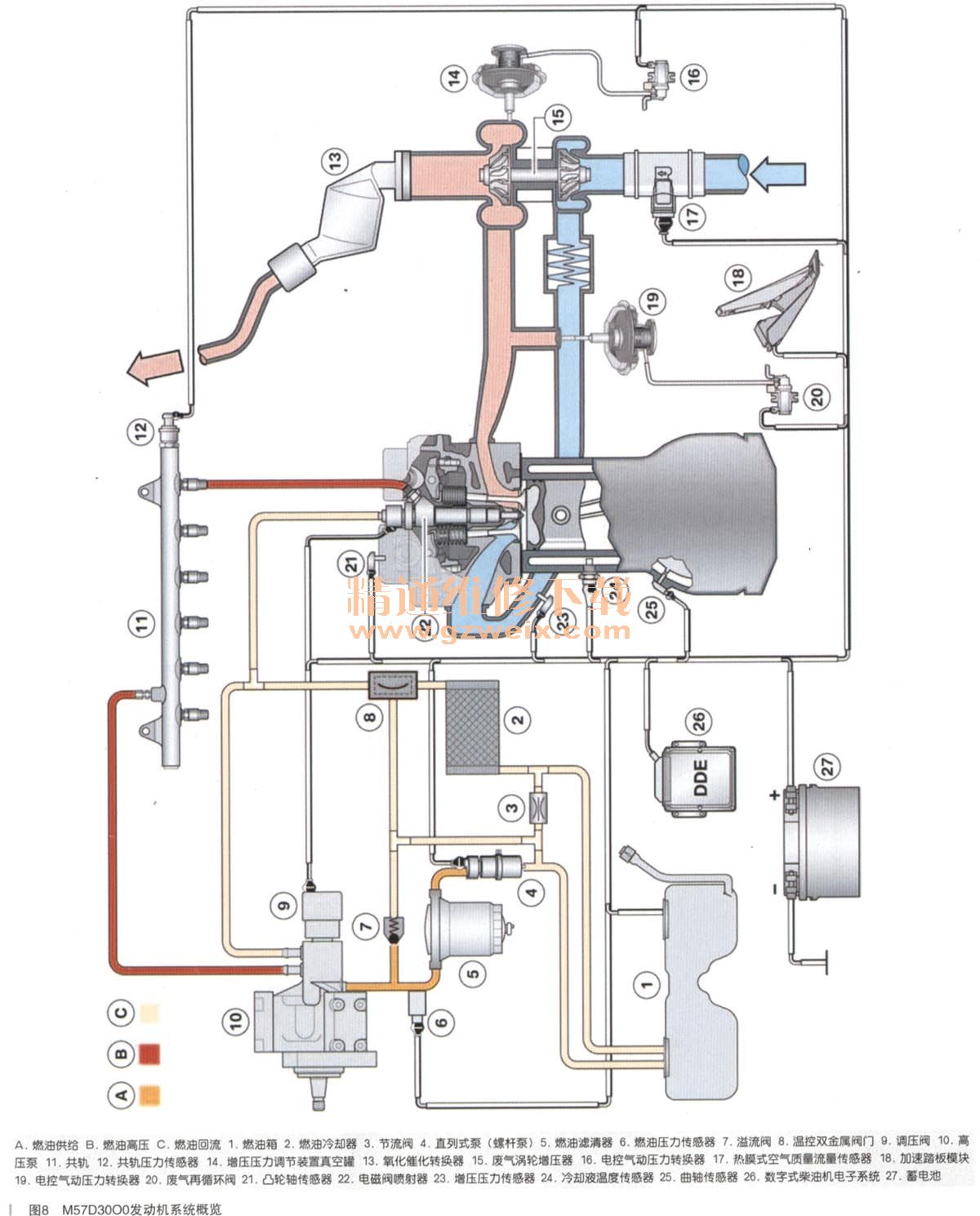

    5.6缸柴油发动机M57D30O0
    高额定功率发动机使用电磁阀喷射器、共轨系统1、Cp1和燃油冷却器，如图8所示。

    6.6缸柴油发动机M57D30U2
    低额定功率发动机使用电磁阀喷射器、共轨系统2和CP3，如图9所示。
