制动蹄边间隙自动调节臂的结构及使用(二)
来源:汽车维修  作者:佚名  2014-04-21 09:19:20

    ②推力减小时

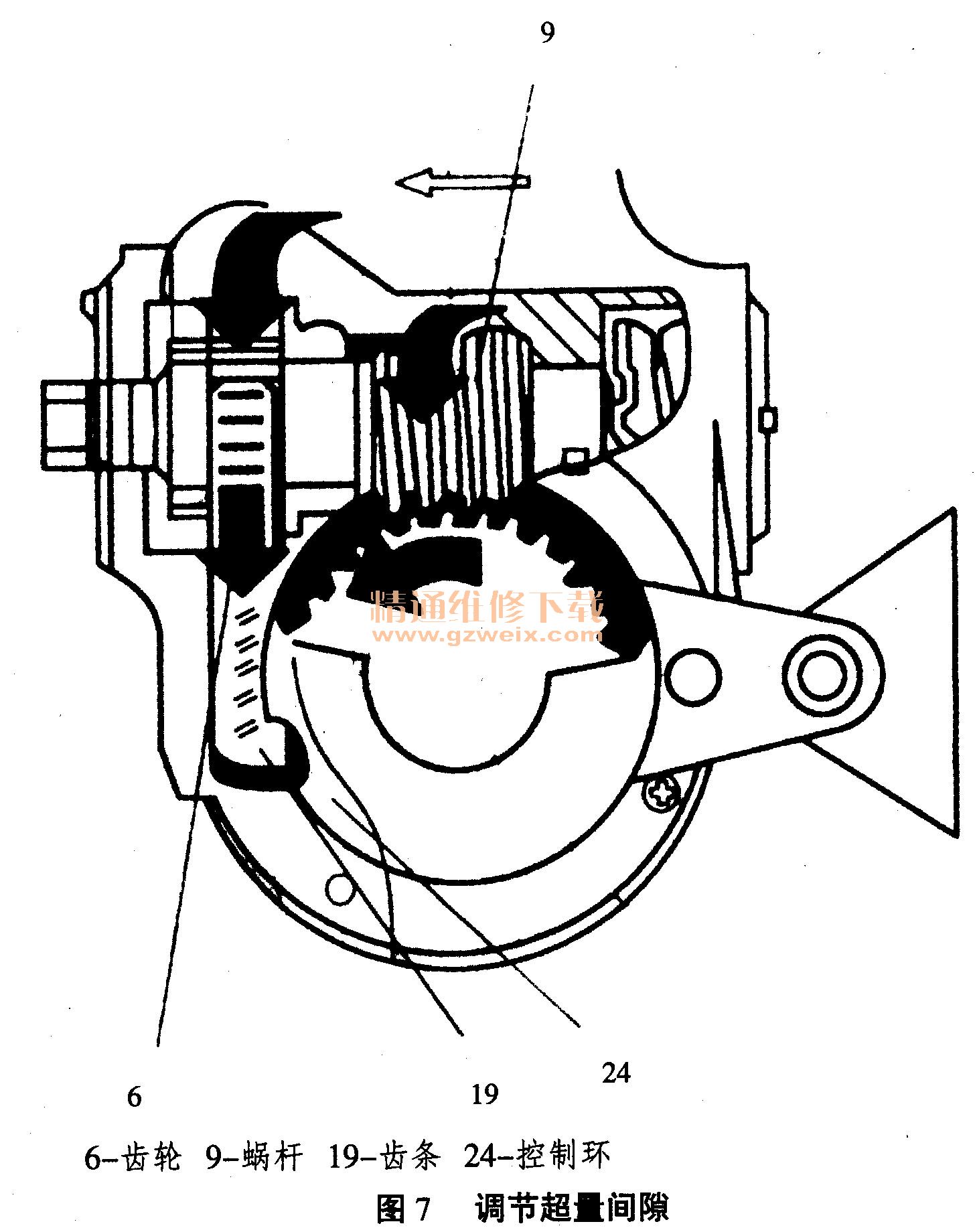

    制动结束后,自动调节臂上推力逐渐消除,首先调节臂向顺时针方向转动,消除弹性变形产生的转角“E”。在这一过程中由于推力随弹性变形转角的消除而逐渐减小。因此,蜗杆仍然压缩主弹簧,使蜗杆与离合环依然脱离,齿条仍然可脱离蜗杆转动齿轮和离合环,蜗杆、蜗轮的相对位置也仍然不变。当气室推杆的推力完全消除,调节臂弹性转角的转动也结束,主弹簧将蜗杆顶到与分离环压紧的状态,随着调节臂向顺时针方向的回转,齿条的拐臂从控制盘缺口的下端上移至缺口的上端。对应这一过程,刚好调节臂转过一个消除正常间隙的转角“C”。如图7所示,由于摩擦片的磨损,制动蹄片与制动鼓产生超量的间隙,当正常间隙消除后,超量间隙使调节臂还继续回转,齿条门由于控制盘缺口上端的限位,将带动齿条,分离环和蜗杆相对蜗杆向前(右旋方向)旋转,蜗杆将拨动涡轮将超量间隙消除,完成制动间隙的自动调节。

      此后,制动调节臂将在正常间隙转角范围内转动,直到制动蹄摩擦片再一次磨损产生超量时再自动进行调整。因此这种调整是持续而且自动进行的。
      从上述工作过程的分析,我们可以得出结论:这种自动调节臂的调节是在制动结束后无负荷工况下进行的,因此调节精度高。而且,控制环的缺口的大小决定了制动蹄与制动鼓正常间隙的大小,即不同标准制动间隙的自动调节臂其控制环的缺口的大小是不同的。
    三、自动调节臂的拆装
      1.拆卸步骤、
      (1)拆卸前需确保制动气室推杆处于初始位置,备有弹簧制动气室时,制动系统气压应保持在0.6MPa以上,以使气室处于弹簧制动解除状态。
      (2)拆下制动气室联接叉与调整臂联接的开口销、圆柱销。
      (3)拆去控制臂与限位支架之间的联接螺柱、螺母、弹簧垫圈及平垫圈。
      (4)拆去凸轮轴轴端的调整垫片及开口销(或轴向限位板、弹簧垫圈及固定螺栓)。
      (5)用扳手逆时针方向旋转调整臂蜗杆的六方头(此时转动力矩较大,有咔咔的响声),使调整臂逐渐从联接叉中移出,最后拆掉调整臂。
      2.安装步骤
      (1)安装前,要解除制动,对于后桥复合式制动气室来说,需向驻车制动气室气缸充气,且气压不得低于0.6MPa,确保制动气室推杆处于初始位置(解除制动位置)。
    (2)将隔离衬套装到凸轮轴上,贴近气室支架凸轮轴孔端面,以保证刹车间隙自动调整臂(以下简称调整臂)与支架之间合适的间隙。
    (3)将调整臂安装到凸轮轴花键部分上,应确保调整臂壳体上箭头所指方向与气室推杆前进方向一致,对花键时尽可能使调整臂接近气室推杆联接叉。顺时针旋转调整臂蜗杆的六方头,使调整臂逐渐转入联接叉内,直至联接叉销孔与调整臂上的销孔自然对正,然后将圆柱销轻松插入并通过联接叉和调整臂销孔,锁上开口销(注意:安装过程中不能改变气室推杆初始位置;联接叉销孔与调整臂上的销孔一定要自然对正)。
      (4)将调整臂的控制臂向其上箭头所示方向推动,直至推不动为止,目的是为了确保刹车衬片与制动鼓之间的设定间隙。
      (5)将限位支架预安装在指定位置,再将控制臂与限位支架角向可靠联接,最后紧固限位支架于车桥上,紧固力矩不小于20N·m(注意:安装过程中控制臂的角向位置不能改变,并且保证控制臂的自然形状,不产生附加应力)。
      (6)汉德(Hadex)公司的改进型制动蹄边间隙自动调整臂,可先将限位支架紧固于指定位置上,紧固力矩不小于20N·m,然后将控制臂推到限位支架方位,再与其角向可靠联接,其它要求不变。
      (7)在凸轮轴轴端装上调整垫片及开口销(或轴向限位板、弹簧垫圈及固定螺栓),确保调整臂在凸轮轴轴向有0.5~2mm的间隙,否则重新调整。
    (8)用扳手顺时针旋转调整臂蜗杆的六方头,直到转不动为止,此时刹车蹄片和刹车鼓接触,然后再逆时针旋转该蜗杆的六方头1圈(此时转动力矩较大,有咔咔的响声);踩几脚制动,制动间隙自动调节臂即安装调试完毕,此时,控制臂上指示机构的指示器指针应指示在侧盖缺口的位置上。注意,严禁使用风动或电动工具旋转调整臂蜗杆的六方头。
    (9)检查制动器总成间隙,若出现下列情况之一,则需重新装配或更换制动器零部件。一是单个制动器总成上下蹄片中部间隙值相差大于0.3 mm;二是左右制动器总成上下蹄中部对应点间隙值趋势不一致(如:左制动器上蹄间隙值大,下蹄间隙值小,而右制动器上蹄间隙值小,下蹄间隙值大;或左制动器上小下大,而右制动器上大下小)。
    3.安装注意事项
    (1)先固定控制臂和定位支架,再对调整臂和气室推杆进行连接。这样会导致气室推杆安装孔与调整臂安装孔不能对正,需要安装人员用手推或拉调整臂或制动气室,强行连接气室推杆与调整臂。造成的问题有:
    ①正常间隙角“A”过小,造成车辆出现制动发热的现象;
    ②气室储备行程不足,制动疲软;
    ③驻车制动解除时,会向后强拉调整臂,容易导致控制臂断裂。
    (2)调整臂安装中,控制臂未推到位时,就将其固定。造成的问题有:
    ①正常间隙角“A”过小,造成车辆出现制动发热、异常磨损等现象;
    ②左右制动为矩不平衡。
    (3)在车辆制动气压不足时(小于0.6MPa ),安装备有复合弹簧制动气室(中后桥)调整臂。造成的问题有:
    ①气室储备行程不足,制动疲软;
    ②驻车制动解除时,会向后强拉调整臂,容易导致控制臂断裂。
    (4)通常安装自动调整臂时,先要将蹄鼓间隙调为零,然后再将蜗杆反转0.75~1圈,用来放大蹄鼓间隙,此时的蹄鼓间隙稍大于正常值;但有时安装操作者可能反转大于1圈,此时将产生过大的蹄鼓间隙,如果超过的数值太大,将无法进行调整,甚至造成调整臂的损坏。
    四、自动调节臂的维护保养
      1.间隙自动调整时应避开角行程中的弹性角度。若不区别超量间隙角度与弹性角度,一律随时加以补偿,将会造成调整过头,以致引起“拖磨”甚至“抱死”。
    2.如果自动调节臂上安装有润滑油嘴的,应每行驶1万km加注一次润滑脂。如果没有润滑嘴的是长效调节臂,在行驶中将无需经常加注润滑脂;
    3.在每行驶2万km时,应用可指示测扭力扳手逆时针旋动调整螺母,测量其旋转力矩是否大于18N·m,重复检查2次,如果所测的扭矩小于18N·m则表示调节臂已失效,达不到调节的目的,应予更换。
    4.经常检查控制臂上的连接套固定孔磨损情况,磨损量过大,导致固定销钉与连接套配合松旷时,则需要更换连接套。
    5.在日常维护保养中或车辆出现制动间隙过小等问题时,应检查调整臂安装是否合理,制动器是否存在问题,尽量避免拧动蜗杆“六角”,以延长调整臂的使用寿命。
