3.冷却液温度传感器G62

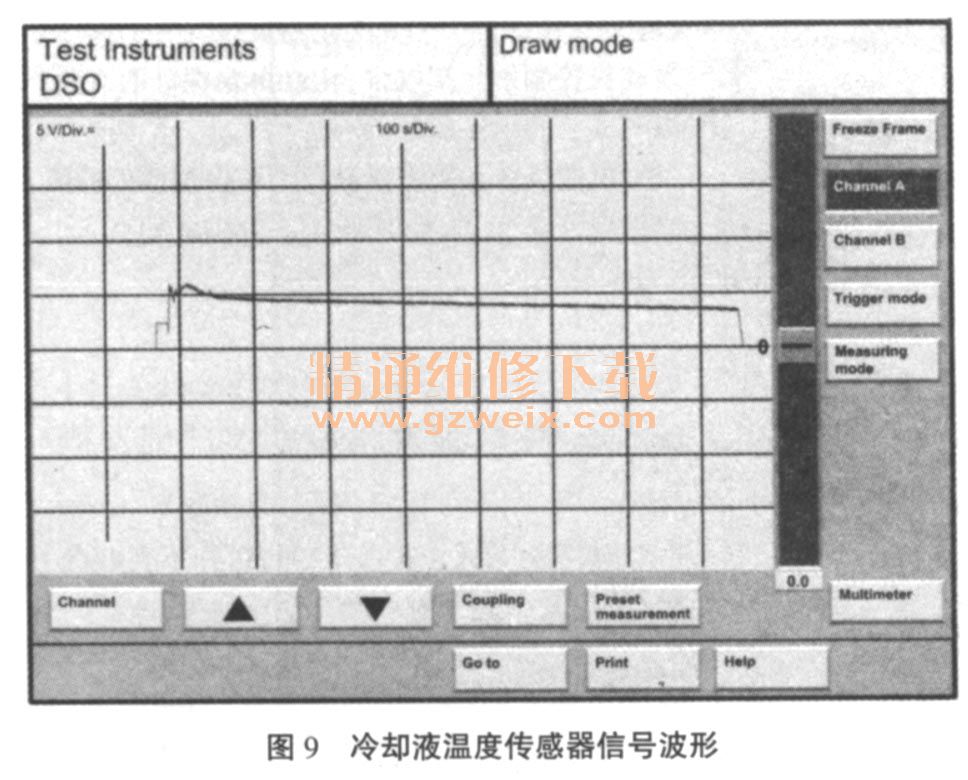

冷却液温度传感器G62和用于仪表板冷却液温度表的G2安装在一块,其电路原理如图7所示。拔下冷却液温度传感器G62的插头、插座,分别与V.A.G1594/A测试盒中V.A.G1594/1和V.A.G1594/2按照图8所示连接好。然后把DSO1(+)插入连接2个3端子测量导线中的插孔中,同时把DSO1(-)插入连接2个1端子测量导线中的插孔中。端子1和3之间的水温信号波形如图9所示,因为被测发动机处在预热阶段,随着水温的提高,信号电压逐渐下降。
4.
氧传感器(入传感器)G39

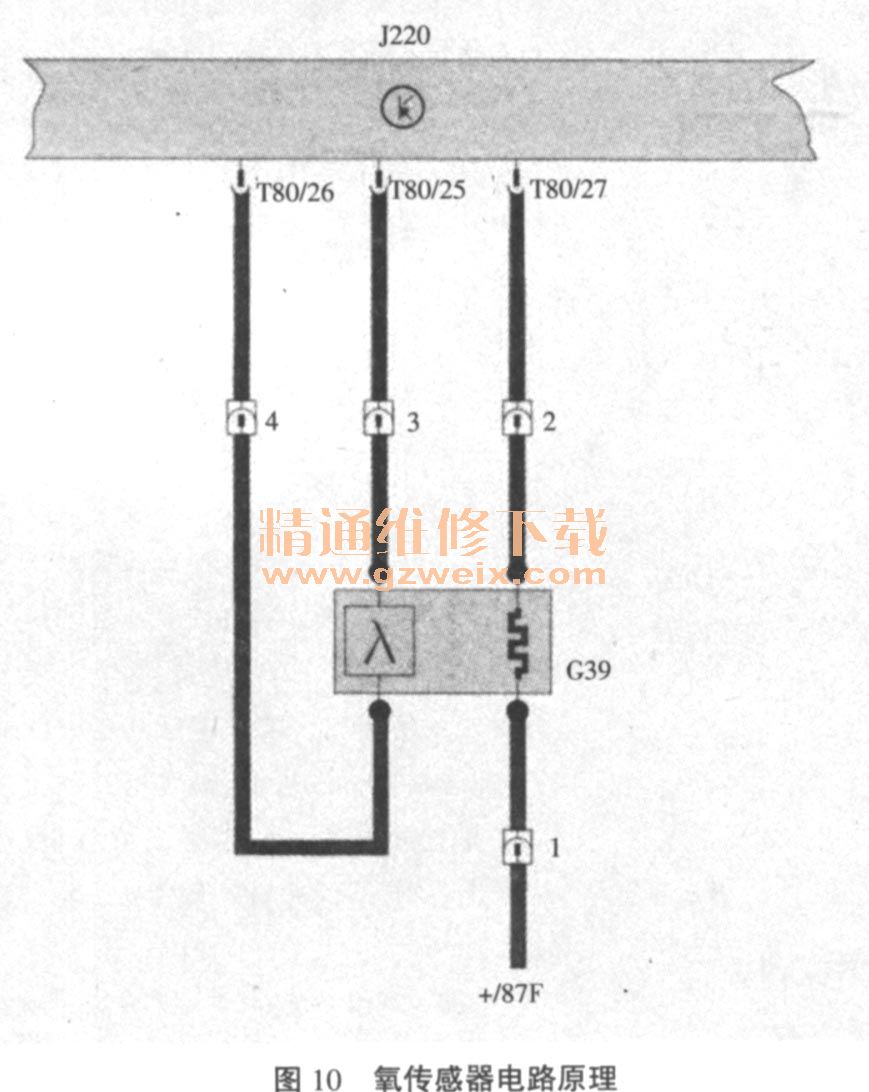

氧传感器位于三元催化转化器的前面,用于发动机空然比的闭环控制,其电路原理如图10所示。拔下传感器的插头插座,用
氧传感器适配器V.A.S5103(可适合2种不同型号的
氧传感器插头插座)进行连接,如图11所示。然后用DSO测量导线探针插入到V.A.S5103相应的插孔中,1和2插孔对应加热元件正负极,4号插孔为信号正极,3号插孔为信号负极。
图12为怠速时测量得到
氧传感器信号波形。当空然比大于14.7时,信号电压约为0.1~0.3V,当空然比小于14.7时,信号电压约为0.7~1.1v。闭环控制过程中混合气浓稀怠速时
氧传感器信号波形的转换使得信号电压在上述2个范围之间跳跃变化。如果信号电压不变化或变化频率很慢,可能是因为
氧传感器头部通大气小孔堵塞、
氧传感器过热、加热元件不工作或者是发动机电控单元退出了空然比闭环控制。
