一汽大众车型控制单元功能操作
来源:汽车电器  作者:佚名  2014-08-01 08:19:00

    摘要:本文介绍一汽大众车型控制单元功能操作,其中涉及对电子控制单元相应部件进行基本设置、编码、匹配查询数据流;以实例说明,以便熟练掌握相应控制单元的操作。

    随着电气系统在汽车上的普及,汽车越来越智能化。如果维修人员能熟练掌握控制单元的操作,在维修过程中,会少走许多弯路,节约很多时间,大大提高维修效率。

    1 基本设置
    需要进行基本设置的部件有:节气门、DSG变速器、带一键升降功能的车窗、转向角度传感器G85、制动系统排气、制动系统、天窗以及迈腾和CC车型的前照灯。

    2 编码
    每个控制单元都有编码,编码有长编码和短编码之分,由数字或者字母组成,以二进制和十六进制表示。当编码出现错误之后,车上的某些功能会消失,执行器工作也不正常,因控制单元会报故障,此时需要改回原来控制单元的编码。

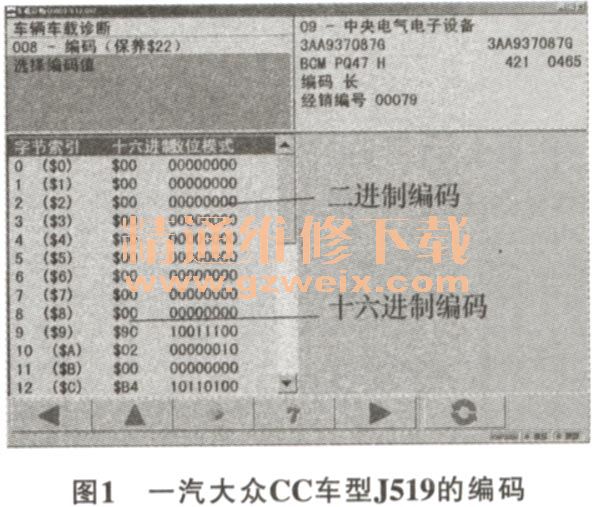

    当需要不同的功能时,也可通过改变编码来达到目的,这在J519控制单元中最能体现。J519控制单元的编码是长编码,CC车型J519控制单元的编码有30组,车上的灯光和其它电气的功能,都是靠这30组编码来激发的。如果知道每组编码表示什么功能,我们就可以改变编码来改变不同的功能。一汽大众CC车型J519控制单元的编码如图1所示。要改每一组编码时,只要双击一组十六进制编码,就可以更改该组的编码了。

    控制单元的编码可以通过诊断仪查看。用VAS5052A进入自诊断,各个系统的短编码都会显示在各自系统内的右上角,长编码只会显示“长”。当需要更改编码时,可以离线编码或者在线编码。离线编码必须知道原编码,有二进制编码和纯文本编码9纯文本编码需输入原编码,有时候一些系统,在二进制编码中更改不了编码,那就需要在纯文本编码中更改。在线编码需要连接一汽大众的内部网线,进入引导性功能,选择车型、年限、排量、系统和在线编码,按照提示做即可。在实际操作过程中,都会使用离线编码,因为离线编码更容易,只要在更换控制单元之前记下原编码,在换上新控制单元之后,再把原编码写进去即可。

    3 匹配
    以迈腾车型为例,匹配包括下面内容。
    1)在发动机系统内,有发动机控制单元与节气门定位器、进气歧管翻板的匹配。更换发动机之后,也需要对发动机进行匹配,还要对钥匙进行匹配。
    2)在电子中央电气系统内,匹配回家和离家模式时间、脚步空间调光值、舒适转向灯闪烁周期。在更换控制单元后,对控制单元进行匹配。
    3)在舒适系统控制单元内,匹配单门开启、智能报警喇叭的国家选择、蓄电池监控(发声器)、车速为15 km/h时的自动锁止功能,匹配通过进入及启动许可解锁的反馈信息,匹配通过进入及启动许可锁止的反馈信息,匹配通过遥控器解锁的反馈信息,匹配遥控钥匙。
    4)在停车辅助设备2系统内,对停车辅助控制单元进行匹配,匹配前部和后部驻车辅助系统报警蜂鸣器音调,匹配前部和后部驻车辅助系统报警蜂鸣器音量,匹配屏幕显示,匹配音频系统音量降低。
    5)动力转向系统内,匹配控制单元J500的动力转向功能、动态转向力矩补偿功能、自动泊车辅助功能,匹配车道辅助功能和转向末端限位位置基本设置。
    6)仪表板系统内,匹配油耗显示、燃油表、语言版本。在更换仪表之后,需要对控制单元匹配,并且还需要对发动机控制单元和钥匙防盗进行匹配。
    7)在防盗锁止系统内,匹配发动机控制单元、电子转向锁、遥控器、钥匙、防盗锁止系统和电子转向柱锁。

    4 故障实例
    4.1故障现象
    一款2009年10月15日生产的1.6 L宝来手动时尚型,行驶里程8 8101 km,全车锁坏了,需要更换全车锁。
4.2故障诊断与排除
    按照车辆的VIN号码从备件部订货→按照维修手册小心拆装全车锁→选择VAS5052A的引导性功能,开始匹配。
    首先选择品牌和1.6排量的发动机代码,然后进行车辆系统或功能选择,选择防盗锁止系统IV
    匹配功能选择。提醒:在更换全车锁之后,一定不能直接选择匹配钥匙和匹配发动机控制单元,必须通过“新的一致性”步骤后,才能进行匹配钥匙和匹配发动机控制单元的选择,如图2所示。但是在更换发动机控制单元、仪表和钥匙,进行匹配的时候,不需要通过该步骤,只需选择所需要的匹配即可。

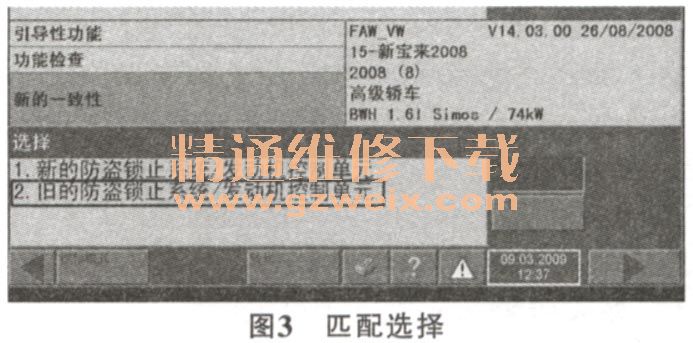

    匹配选择,如图3所示。除非更换全车所有防盗控制单元及部件,否则都要选择2。特别提示:单独更换仪表或者发动机控制单元后也一定是选择2。
