可靠性试验中灯具品质问题的分析与改进
来源:本站整理  作者:佚名  2014-09-07 08:14:27




    2.2灯具插接件固定铁片断裂

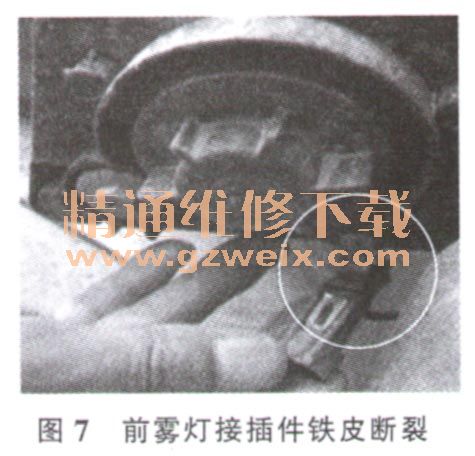

    某车型在15 000 km的可靠性试验中,灯具上固定插接件的铁片断裂(图7)。起初,被这个故障模式弄糊涂了。因为设计初期考虑到品质意识,为了线束不脱挂,专门设计支架固定插接件,并且线束也足够长,支架的强度很大,不是轻易能断裂的,怎么会断裂支架呢?经过现场分解,发现灯具周边的保险杆上有一个用于固定保险杆的高强度铁件(和前保险杆是一个整体),材料为08钢,此零件不断地碰撞灯具,导致插接件固定的铁件碰断。因前保的本体是塑料件,材料为PP,在坏路行驶的过程中,前保不断地轻微变形,再加上整车的精度低,把原来设计4.6 mm的间隙都超越了,不停地碰撞灯具本体,导致灯具固定线束的铁件支架断裂。

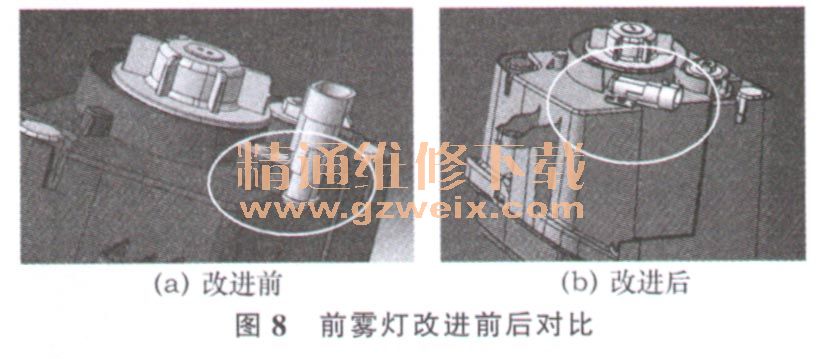

    为了解决此问题,将灯具插接件固定支架位置的底座取消,降低插接件在X方向的高度,同时将插接件位置的角度进行转动,使得Y向的距离加大,改进前后对比见图8。经过整车架构工程师对相关零部件进行DMU (Digital MOCK-UP,包含运动仿真)分析,零部件的间隙最小值为16 mm,并且在运动过程中,不会与前保险杆碰撞。改进措施实施后,可靠性试验30 000 km均无故障出现。

    3 结束语
    对于上述品质问题的深入分析,说明在设计的过程中应该同时考虑车身的制造精度、周边零部件材料的性能。这样,才能更好地设计出不仅符合法规性能的灯具,而且符合可靠性品质要求的零部件。
