2.2组态控制系统程序编制
上位机组态控制系统选用西门子组态软件WinCC。  WinCC具有丰富的工业图形库和简单的系统操作界面，可通过驱动程序实现与各种型号PLC的通讯，且具有报警及报表等功能模块，方便用户的数据连接。

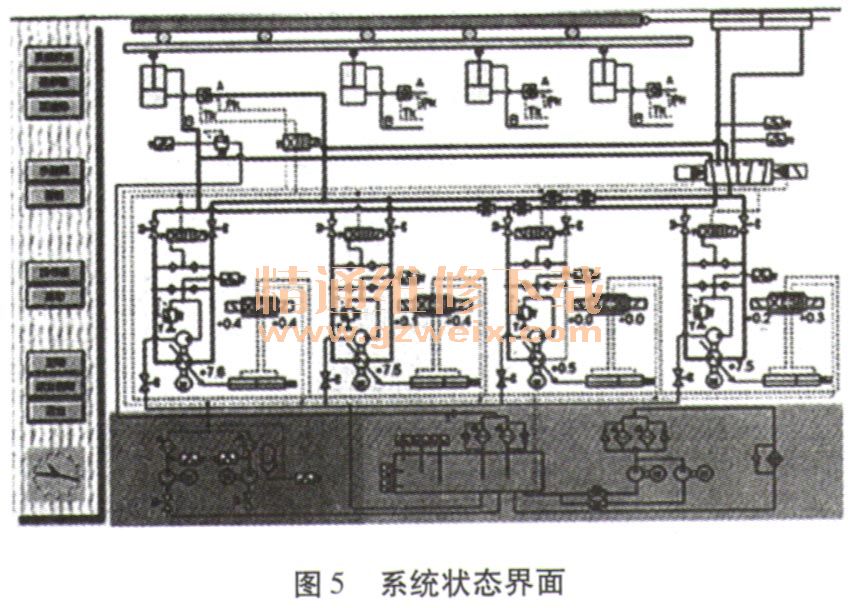

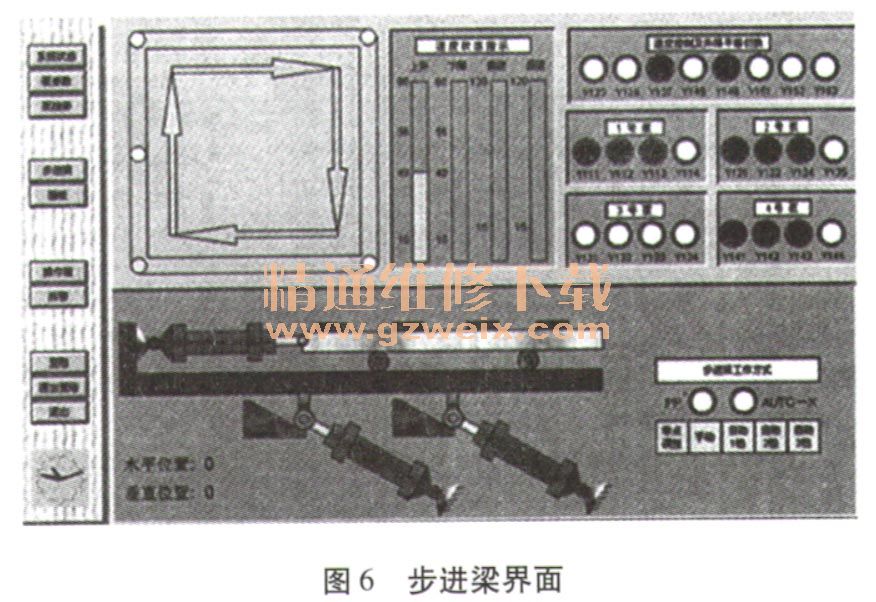

    步进梁液压控制系统中，首先要建立WinCC与S7-300的数据通讯，驱动程序选择SIMATIC S7 ProtocolSuite. CHN，通道单元选择CPU315-2DP上的MPI接口，建立系统相应的外部变量和内部变量。然后对步进梁液压监控系统上位机画面进行编制，在系统状态界面中主要完成对电机泵启停、截止阀开关、压力继电器通断等开关量和比例阀电流大小等模拟量状态的动画显示。系统状态界面如图5所示。根据系统控制要求，对泵参数界面、泵趋势界面、步进梁界面、操作箱界面、报警界面等进行了编制。步进梁界面如图6所示。



    通过上位机组态设置，可模拟现场运行状态，实现对系统运行参数和工作状态的实时监控和报警，也可对现场数据进行存储和打印。通过用户管理功能，对用户登录和操作权限进行设置，提高了系统运行的可靠性。
    3 小结
    本文对步进梁液压控制系统进行了PLC控制系统和上位机监控系统设计，实现了对系统工作状态的实时在线监测与控制。对于确保系统正常运行、提高系统工作可靠性、增强系统运行的安全性、对液压系统故障的预测和报警等具有极其重要的意义。
