剖析2014款一汽丰田卡罗拉新技术(四)
来源:汽车维修技师  作者:佚名  2014-11-30 08:47:23

    七、MPX网络通信系统

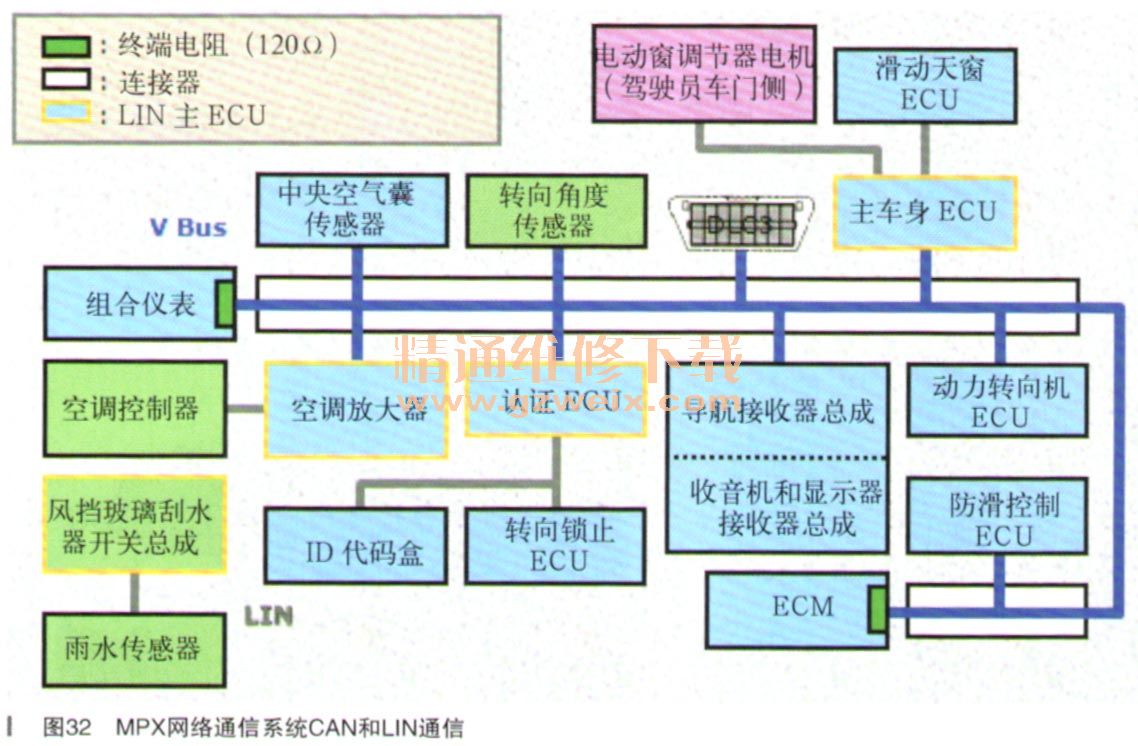

    CAN和LIN通信,如图32所示。

    横摆率和加速传感器集成到带VSC的中央空气囊传感器模块中。

    八、照明
    使用卤素大灯或LED大灯,如表11所示。


    1.LED大灯
    LED大灯将LED用于近光灯。
    由大灯灯光控制ECU来控制LED,如图33所示。

    2.供应零件
    近光灯和示宽灯/日间行车灯
  (LED)作为大灯部件供应,如图34所示。

    3诊断

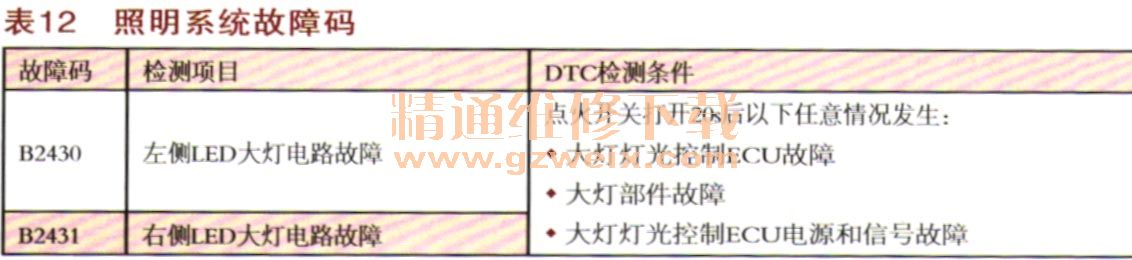

    LED大灯系统的故障码如表12所示。

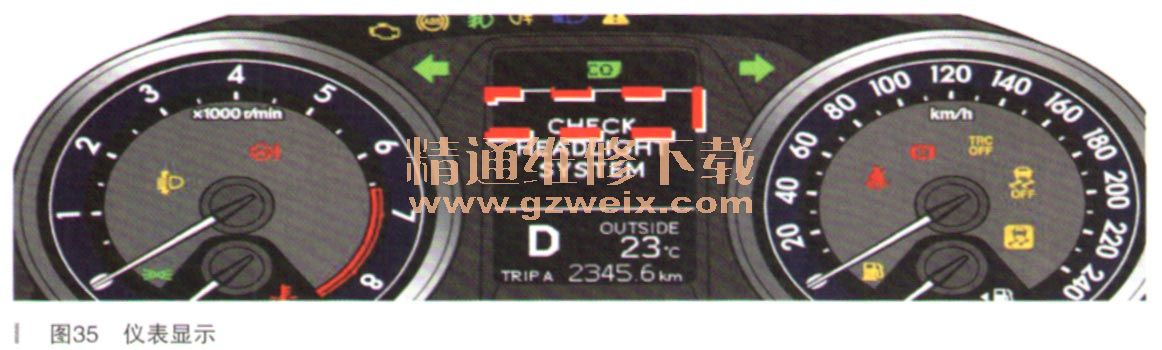

    当近光灯不点亮,或大灯灯光控制ECU与主车身ECU间的通信故障被检测到,这些DTC会被存储。并且组合仪表的多信息显示屏上显示“检查大灯系统”信息,蜂鸣器鸣响、仪表警告灯点亮,如图35所示。

    4.口间行车灯系统
    日间行车灯系统使用LED类型的示宽灯并且点亮时比示宽灯更亮。
    该系统由主车身ECU控制。
    运行条件:
    ·点火开关打开
    ·发动机运行
    ·大灯变光器开关断开或在自动位置
    ·驻车制动器松开

      九、空调系统
    1.规格
    空调系统规格如表13所示。

    2.制冷剂不足检查

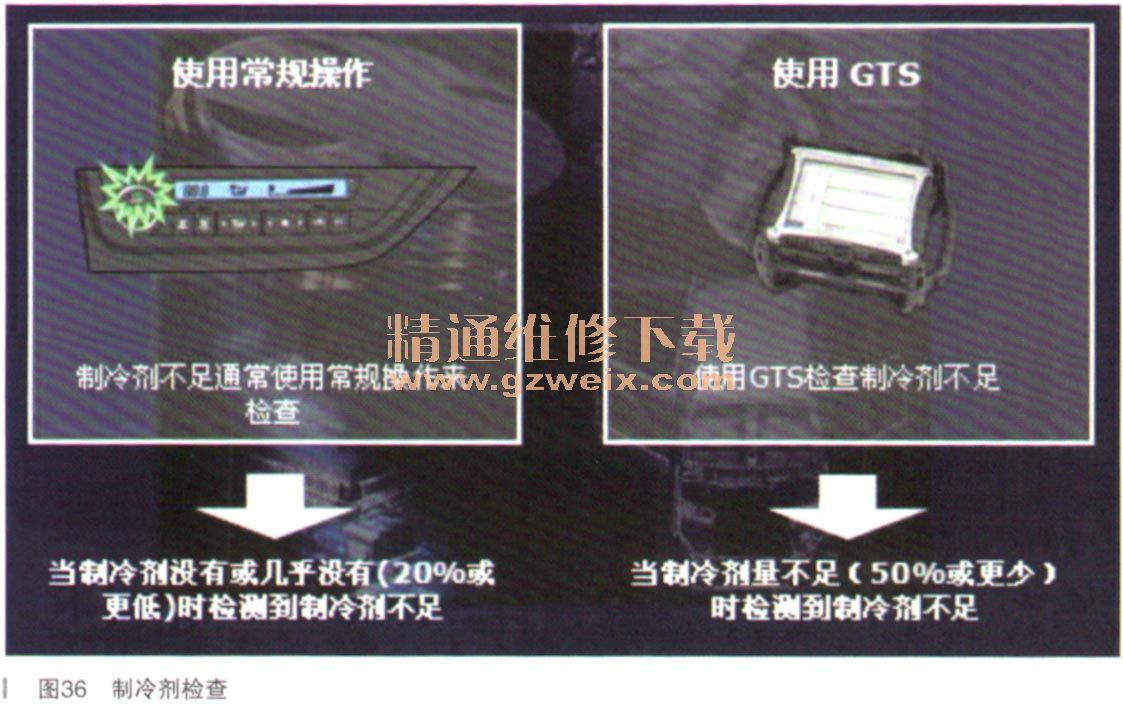

    有2种检查制冷剂不足的方法,如图36所示。

    制冷剂不足检查(使用常规操作和使用GTS)的方法和凯美瑞等的检查方法一样。

[1] [2]  下一页
