剖析2014款一汽丰田卡罗拉新技术（一）

来源：汽车维修技师作者：佚名 2014-09-04 08:07:32

    一、发动机
    1．发动机概述

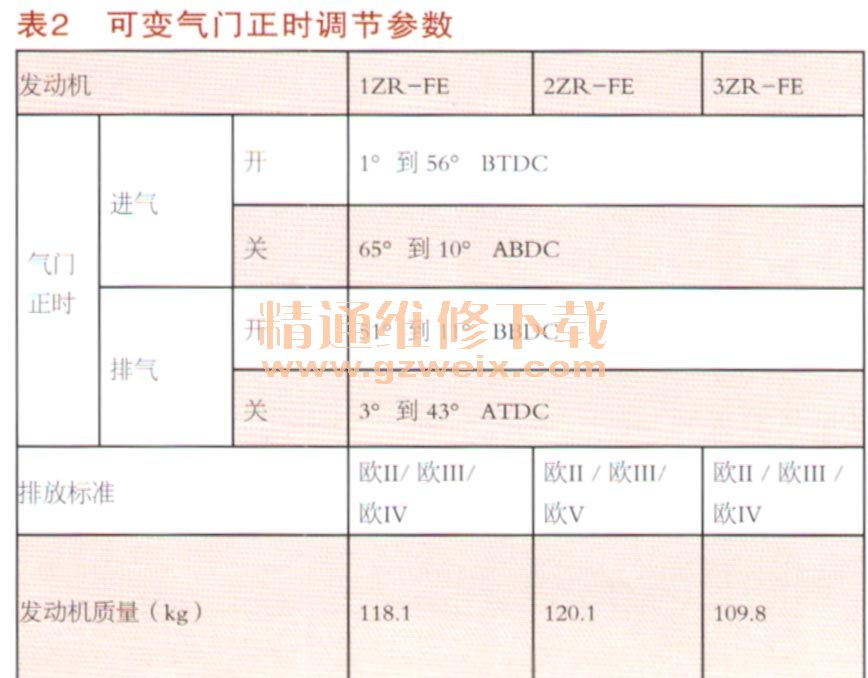

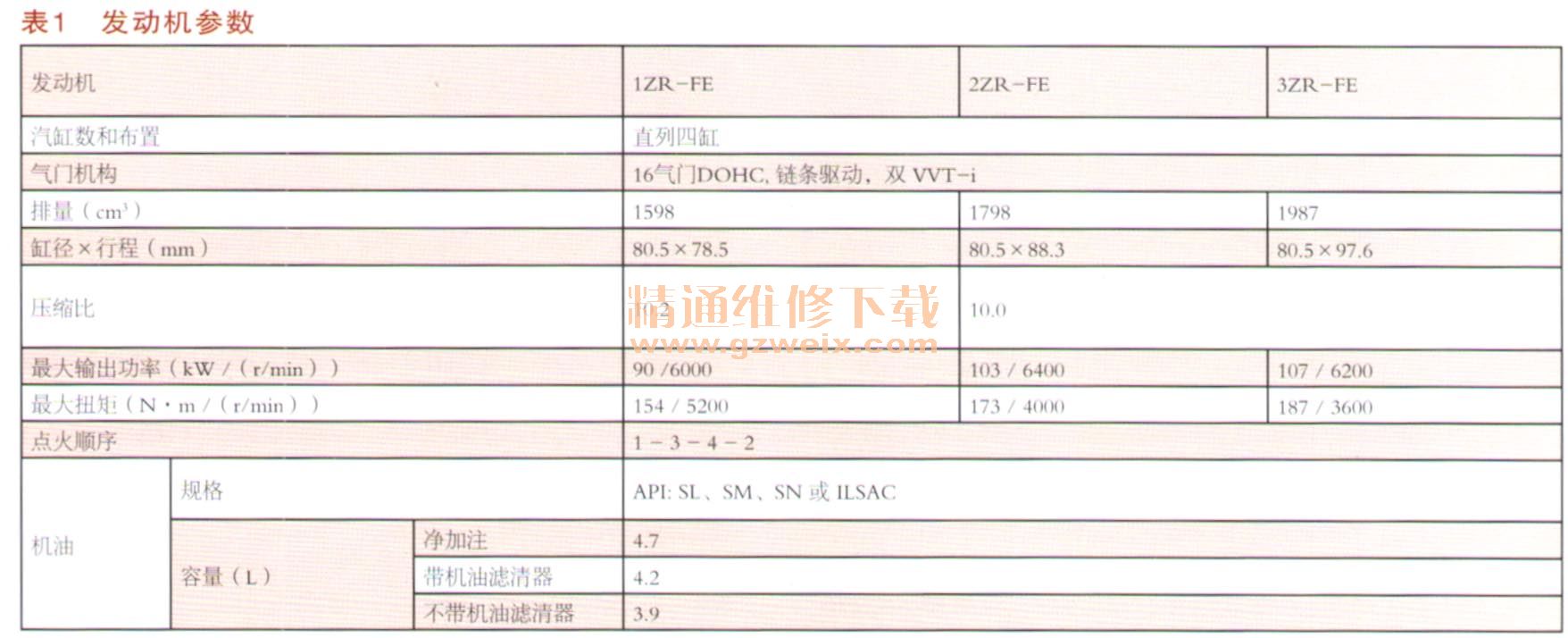

    新款卡罗拉配置三款1ZR-FE、2ZR-FE、3ZR-FE发动机，参数如表1、表2所示，直列四缸分别为1.6L、 1.8L、 2.0L、 16气门、DOHC、双VVT-i、 DIS、ETCS-i汽油发动机。

    2．发动机特征

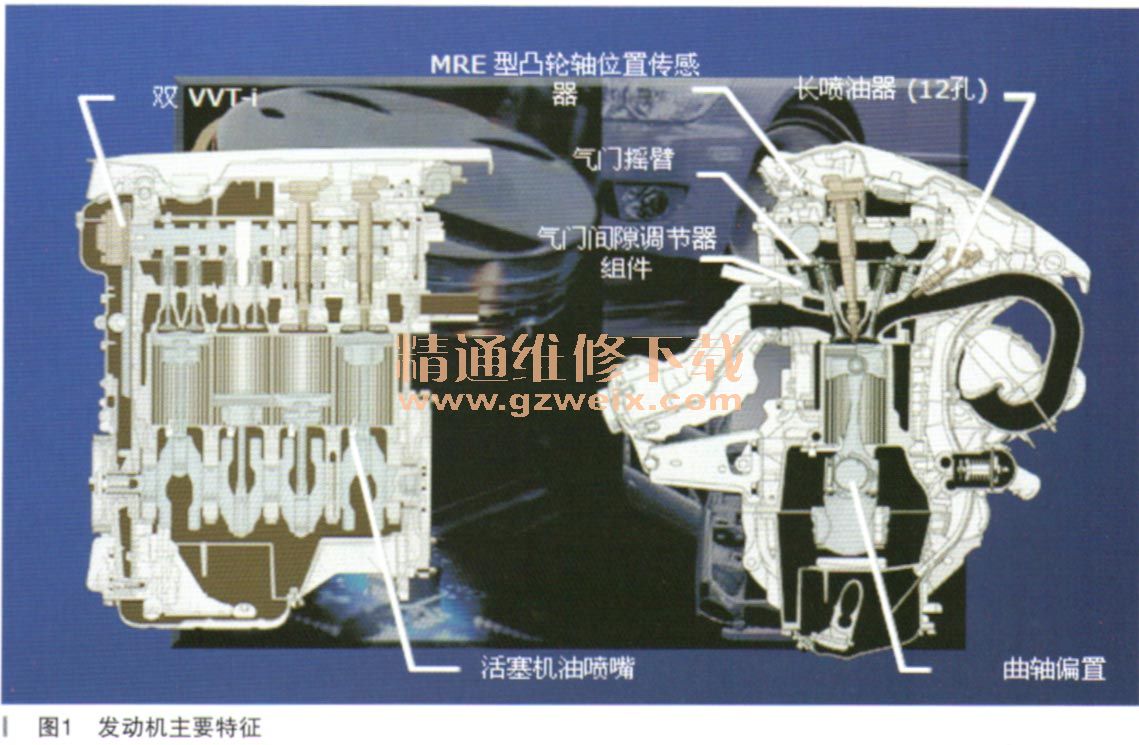

    发动机主要特征如图1所示。

    （1）发动机
    ·使用铝制缸体
    ·曲轴偏置
    ·多刺型缸套
    ·低张紧力的活塞环
    ·活塞裙部涂有树脂薄膜以减少摩擦

    （2）气门机构
    ·采用正时链条和链条张紧器
    ·使用气门间隙调节器组件
    ·使用气门摇臂
    （3）润滑系统
    ·可替换的机油滤清器
    ·次摆线齿轮式可变排量机油泵
      ·带有活塞机油喷嘴
      （4）进排气系统
      ·塑料进气歧管
      ·电子节气门体
      ·三元催化器
      ·不锈钢排气歧管
      （5）发动机控制系统
    ·MRE型凸轮轴位置传感器
     ·DIS
     ·ETCS-i
      ．双VVT-i
    ·启动控制（曲轴保持功能）
    ·制动优先系统
      二、离合器
      1．概述
    新增离合器启动系统（EB60手动变速器）。
    2．离合器启动系统

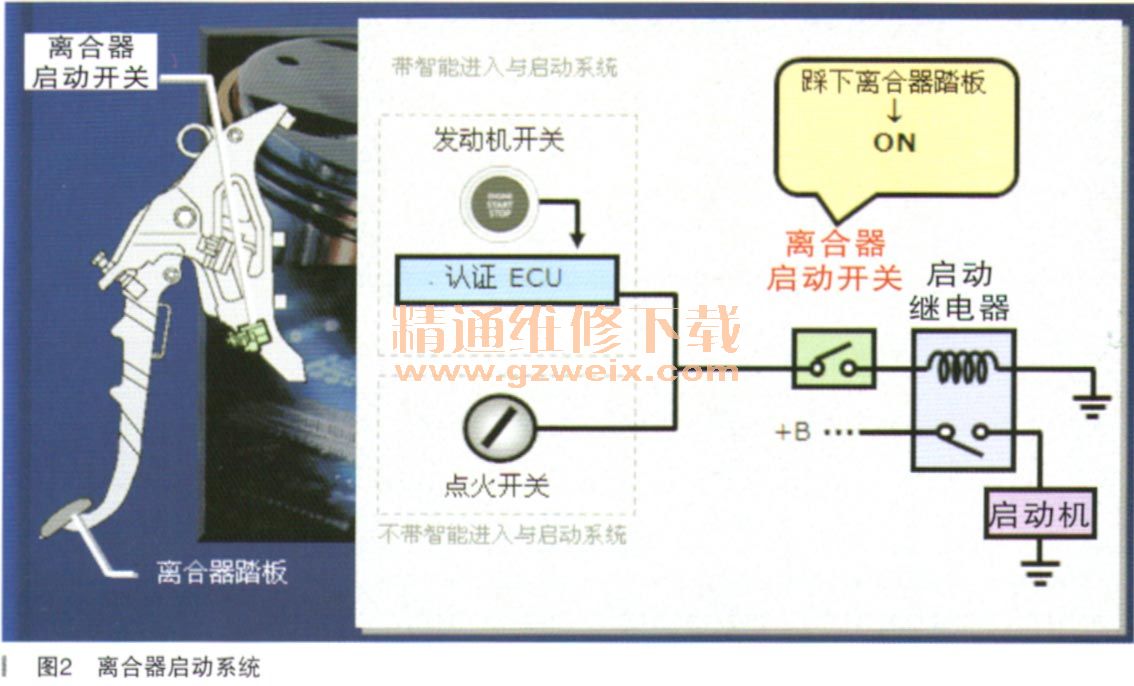

    该系统阻止离合器踏板未踩下时启动启动机，如图2所示。

    三、EB60手动变速器

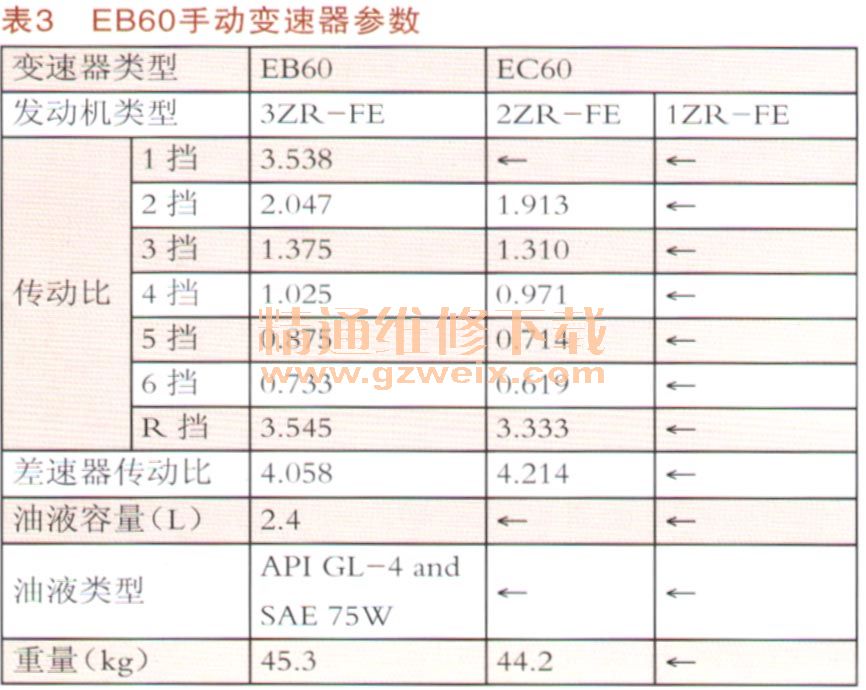

    EB60手动变速器参数如表3所示。

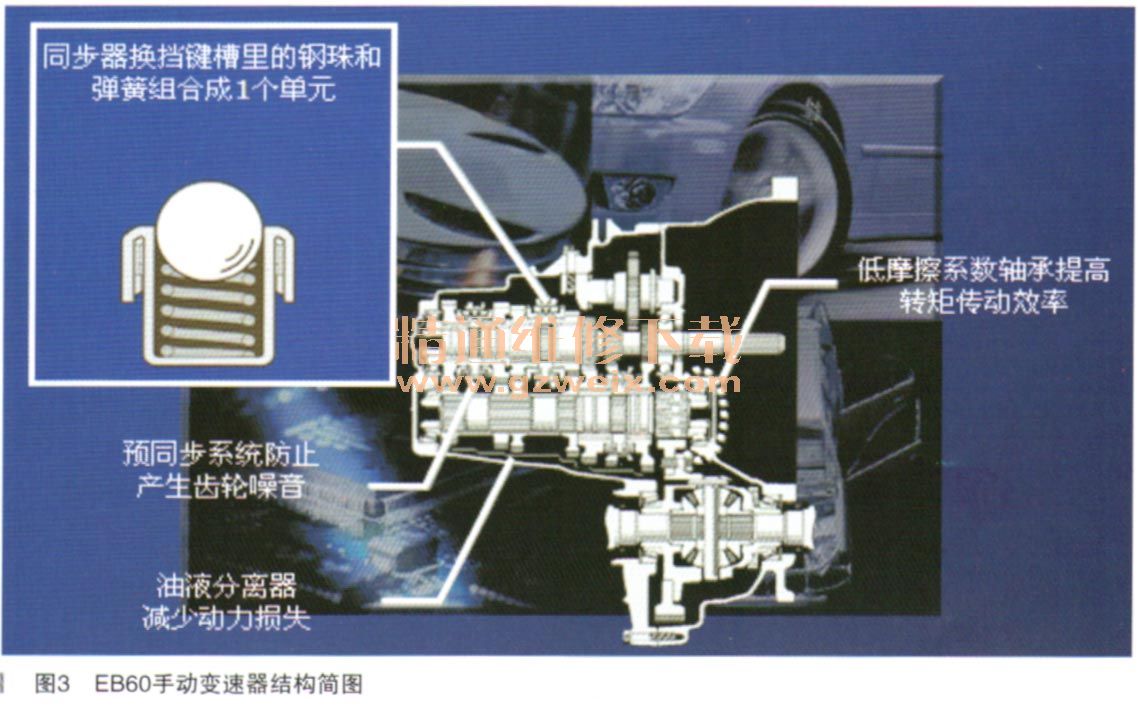

    EB60手动变速器结构简图如图3所示。

    预同步系统：

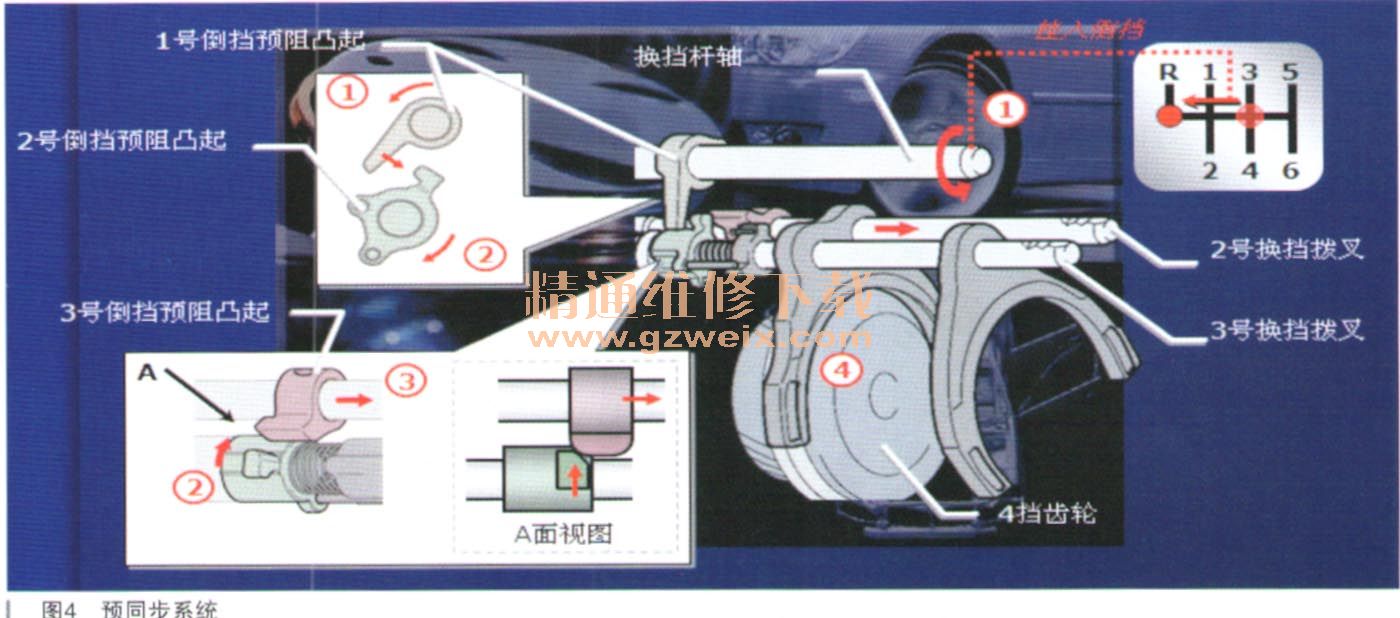

    当挂倒挡时，4D挡*1（6挡*2）的同步啮合机构被激活，以降低齿轮噪声，如图4所示。*1: EB60手动变速器；*2：EC60手动变速器。

    预紧差速器：

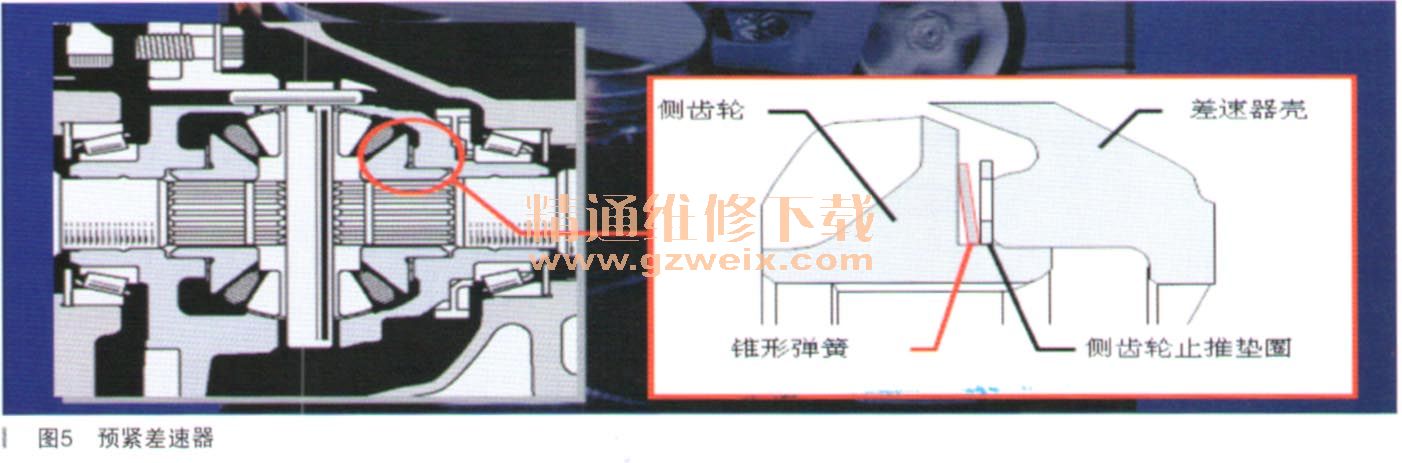

    侧齿轮和侧齿轮止推垫圈之间的锥形弹簧提供预紧力，以提升直线行驶稳定性和转向稳定性，如图5所示。
