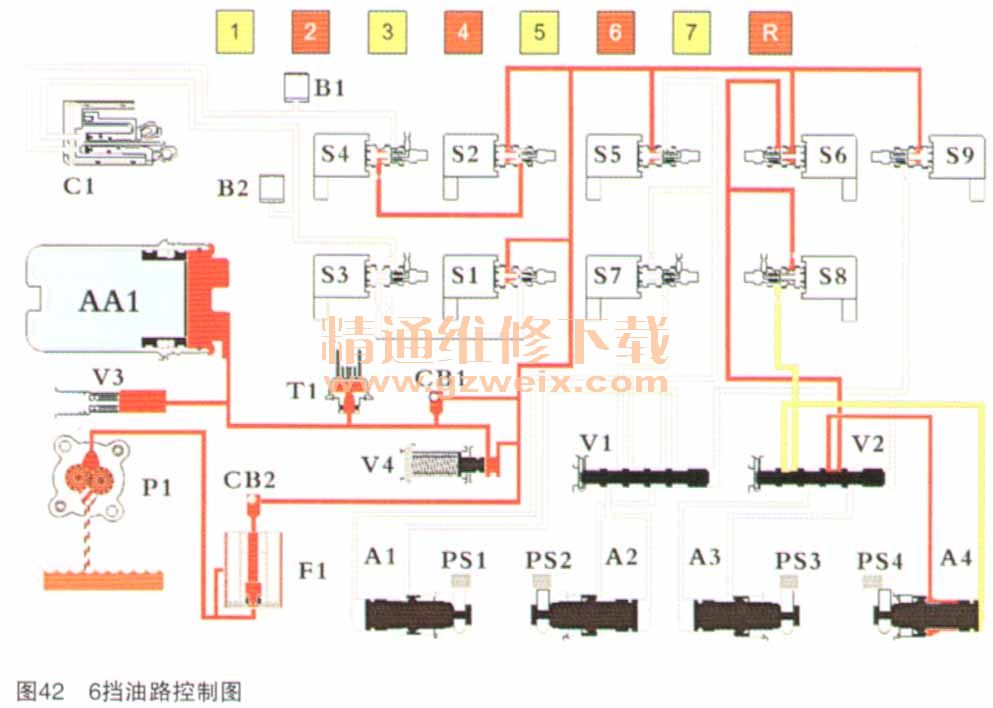

如图42所示,当TCM判定需要挂入6挡时,S6工作,将主油路油压输入到S8和V2。 S8上作,将油压突出至V2,两路油压经V2分别作用于2挡、6挡换挡拨叉执行器两端。S8控制占空比低,输出油压低。2挡、6挡换挡拨叉执行器左侧得到的压力大于右侧,执行器阀芯在压力差的作用卜向右移动,挂入6挡。S2、S4供电,偶数挡离合器执行器在主油压的作用下动作,接合偶数挡离合器;同时,S1工作,将油压输入到S3,为挡位切换做好准备。

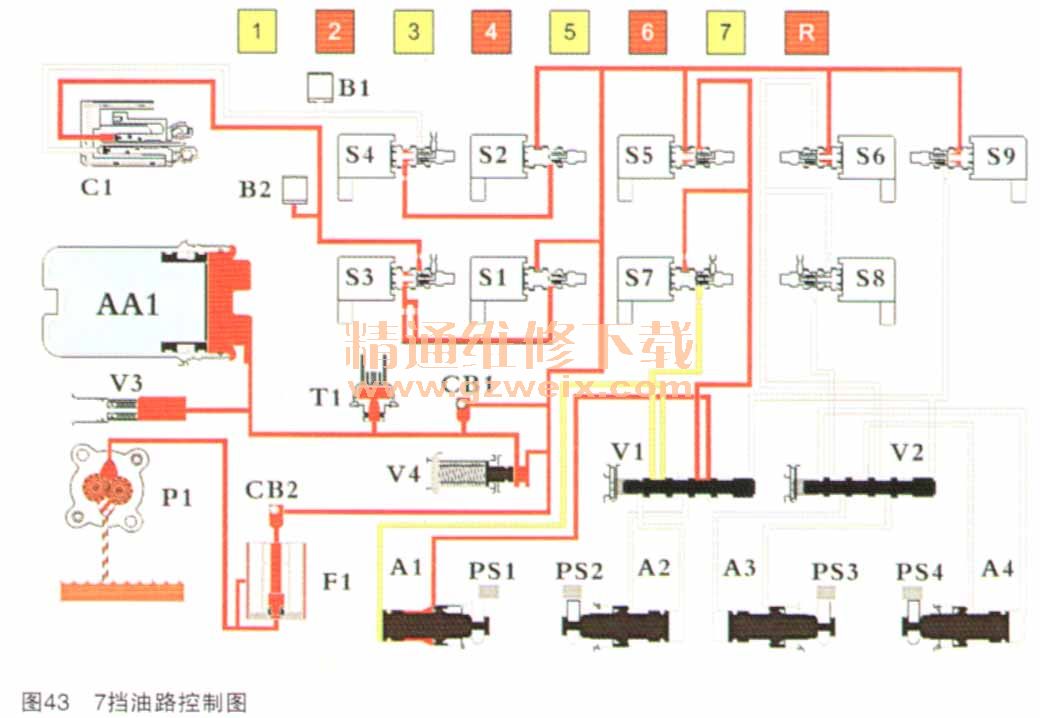

如图43所示,当TCM判定需要挂入7挡时,S5工作,将主油路油压输入S7和V1。S7工作,将油压输出至V1。两路油压经V1分别作用于1挡、7挡换挡拨叉执行器两端。S7控制占空比低,输出油压低。1挡、7挡换挡拨叉执行器右侧得到的压力大一于左侧,执行器阀芯在压力差的作用下向左移动,挂入7挡。S1、S3供电,奇数挡离合器执行器在主油压作用下动作,接合奇数挡离合器;同时S2工作,将油压输出到S4,为挡位切换做好准备。

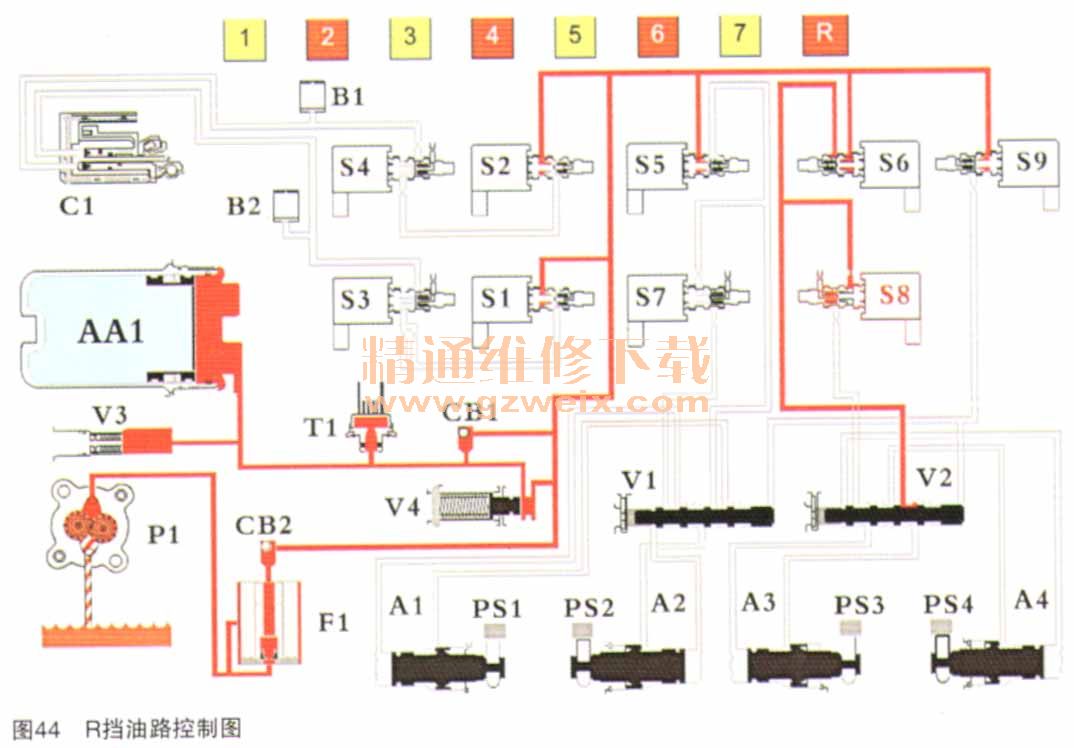

如图44所示,当TCM判定需要挂入R挡时,S6工作,将主油路油压输入到S8和V2。S8工作,将油压输出至V2。两路油压经V2分别作用于4档、R挡换挡拨叉执行器两端。S8控制占空比低,输出油压低,4挡、R挡换挡拨叉执行器右侧得到的压力大于左侧,执行器阀芯在压力差的作用下向左移动,挂入R挡。S2、S4供电,偶数挡离合器执行器在主油压的作用下动作,接合偶数挡离合器;同时,S1工作,将油压输入到S3,为挡位切换做好准备。
DCT变速器由于其独特的结构特征,在拆解维修时需要用多种专用工具。下面介绍变速器折装具体操作步骤:
(1)拆卸双离合器总成
第一步:使用卡簧钳取下双离合器总成外部卡簧(如图45所示)。

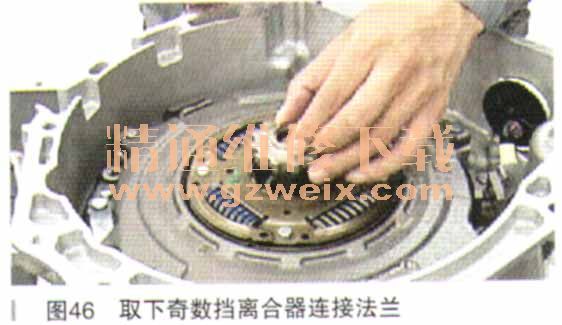

第二步:取下奇数挡离合器连接法兰(如图46所示)。
第三步:安装专用工具DT50548-1(如图47所示)。

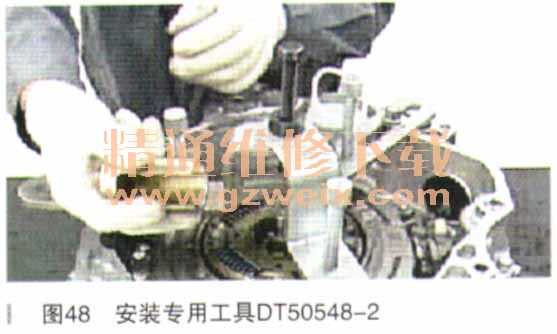

第四步:将专用工具DT50548-2安放在输入轴上(如图48所示)。

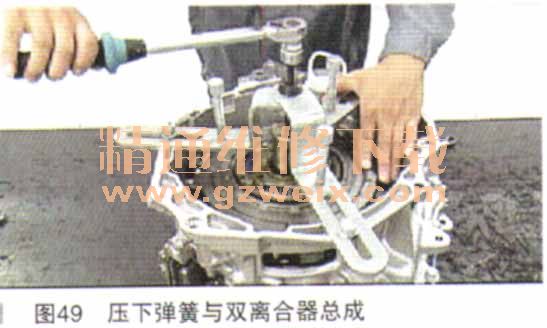

第五步:使用扭力扳手拧紧DT50548-1的中心螺栓,压下弹簧与双离合器总成(如图49所示)。

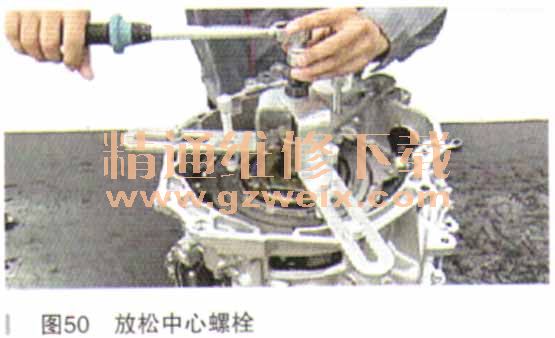

第六步:放松中心螺栓至3N·m,并用手拧紧DT-50548上的3个止动螺栓(如图50所示)。
